Come visualizzare l'angolo della benna rispetto alla superficie del disegno

Introduzione

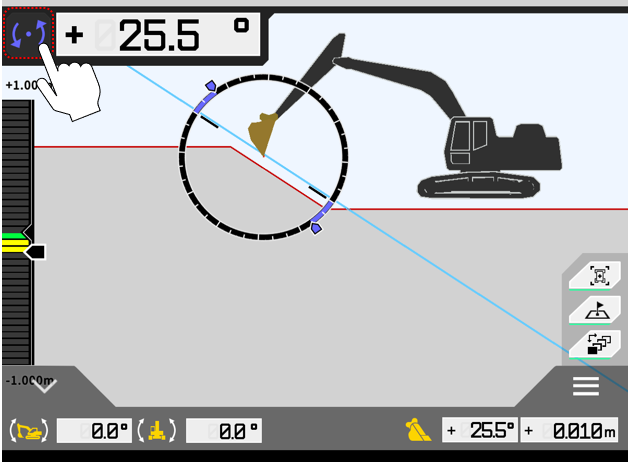

Questo articolo fornisce una spiegazione dettagliata su come visualizzare l'angolo della benna rispetto alla superficie di destinazione nella schermata di guida.
La visualizzazione dell'angolo della benna consente di verificare l'angolo rispetto alla superficie di progetto durante la costruzione.

Procedure e spiegazioni

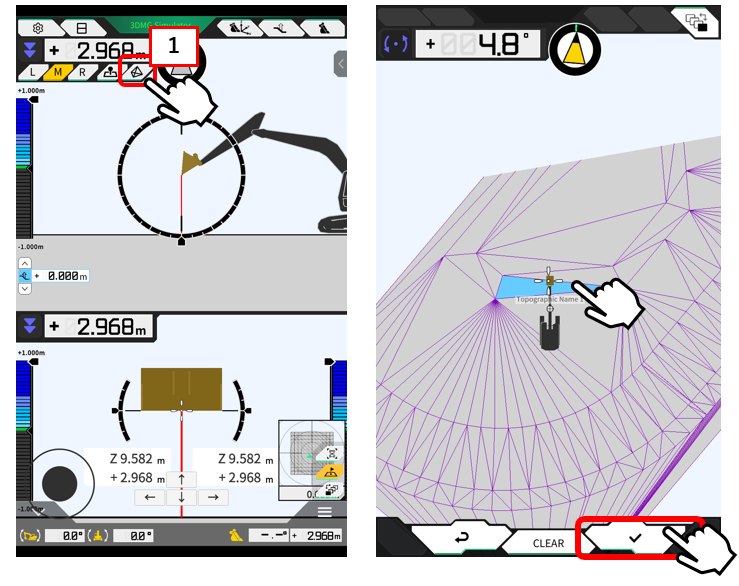

1. Toccare 【"1"la vista TIN】 e selezionare l'intervallo di dati TIN per cui visualizzare l'angolo, quindi toccare il segno di spunta.


2. Toccare il riquadro rosso per visualizzare l'angolo della benna rispetto alla superficie di destinazione (visualizzazione della distanza → visualizzazione dell'angolo).

Integrazione

L'angolo della benna viene visualizzato solo quando è selezionata la superficie di destinazione.

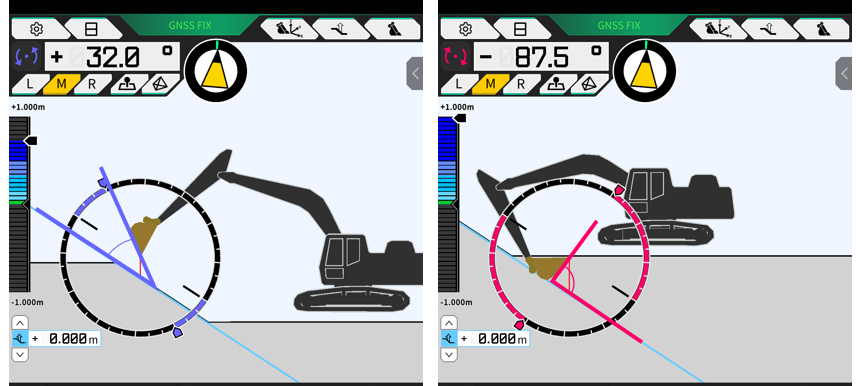

Fare riferimento alla seguente immagine per la visualizzazione dell'angolo della benna

Linea blu: 43,1° rispetto alla superficie target

Linea rossa：-93,9° rispetto alla superficie di destinazione
