Come impostare e utilizzare la funzione Bussola.

Introduzione

Questo articolo fornisce una spiegazione dettagliata su come verificare se la macchina è rivolta verso la superficie di progettazione.
Utilizzando il display della bussola, è possibile assicurarsi di essere rivolti verso la superficie da costruire.

Procedure e spiegazioni

Impostazioni del display delle funzioni

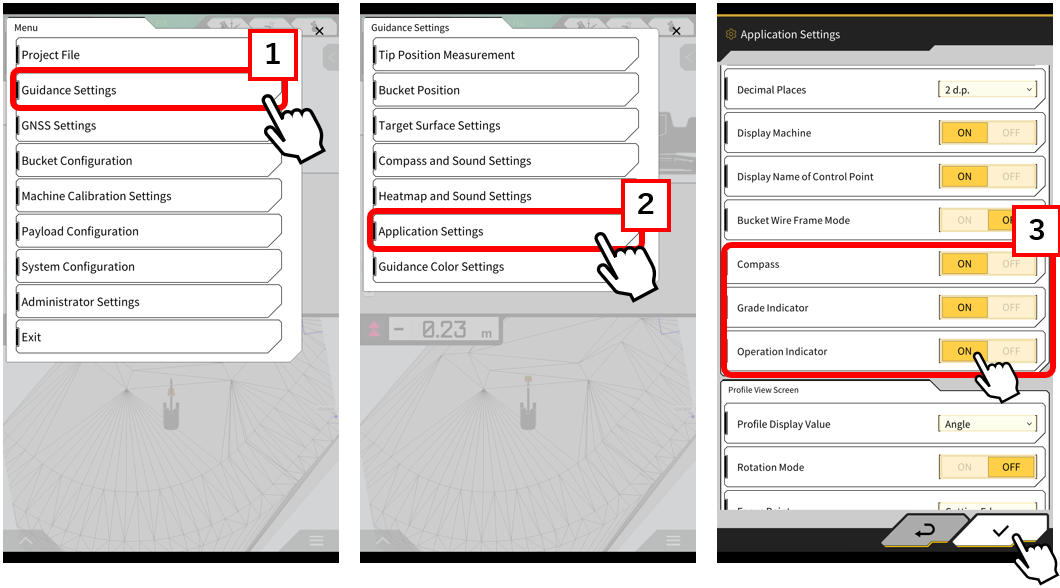

1. Selezionare 【"1 "Impostazioni guida】 dal menu e toccare 【"2" Impostazioni applicazione】.

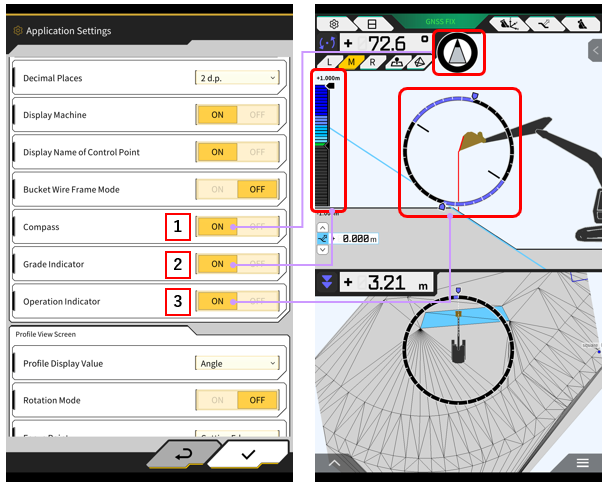

2. Dal menu Impostazioni applicazione, attivare 【"3 "la Bussola, Ind pendenza e Ind funzionamento.】

Quando sono attivati, vengono visualizzati.
La bussola non può essere utilizzata immediatamente dopo l'impostazione.

Selezionare una superficie di disegno per utilizzare la bussola

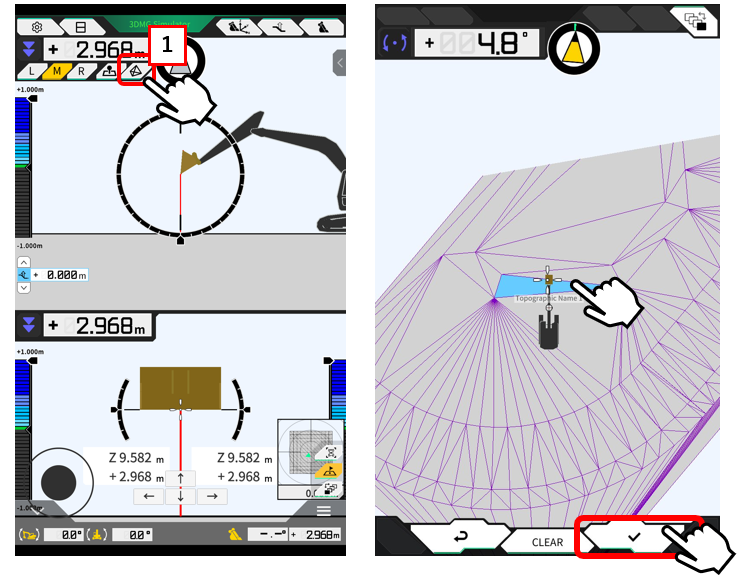

3. Toccare 【"1 "il pulsante della superficie di destinazione】, selezionare e controllare l'intervallo di dati TIN che si desidera affrontare.

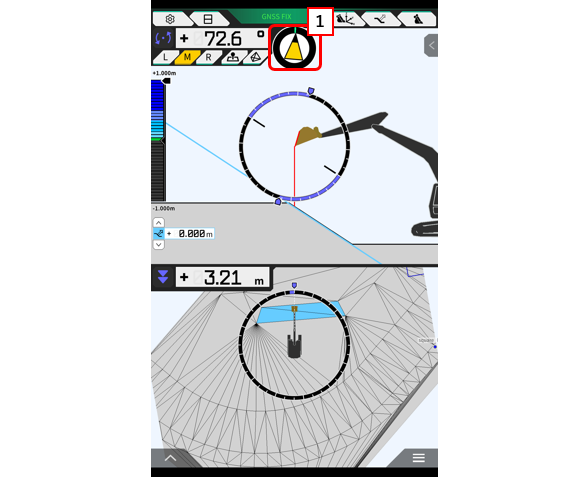

4. La bussola viene visualizzata nella parte superiore dello schermo e consente di verificare se si sta affrontando la superficie selezionata o meno.

Integrazione

Regolazione dell'angolo della bussola e impostazioni del suono
・【”1"L'angolo ortogonale (max. 30°) della bussola】 può essere regolato (per restringere o ampliare l'angolo della bussola).

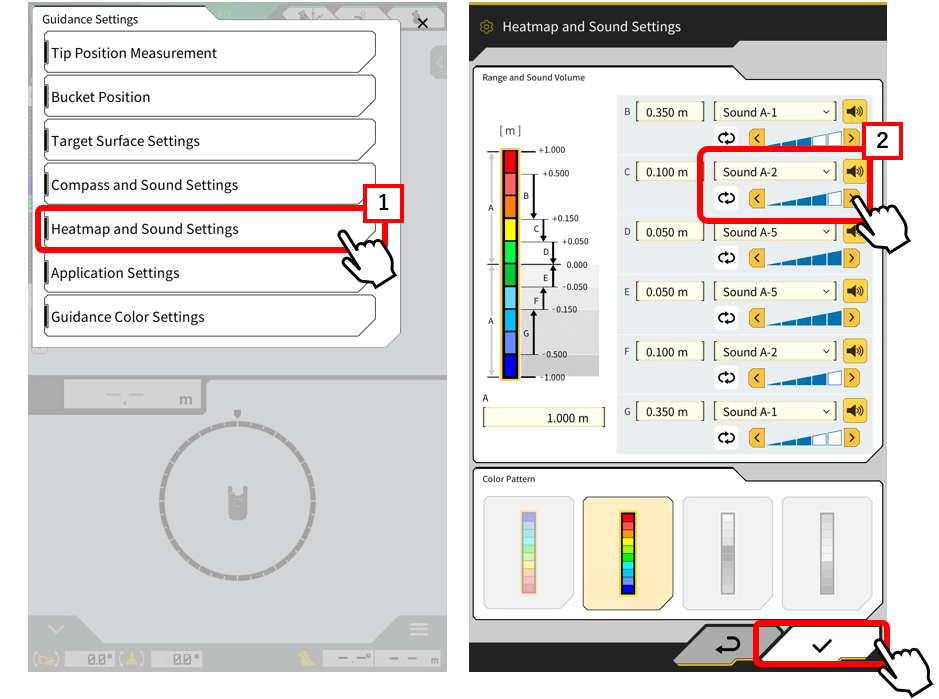

È inoltre possibile impostare 【”2"il suono 】da emettere quando il tagliente si trova all'interno dell'intervallo mostrato nell'illustrazione.
*Il volume massimo dipende dalle prestazioni di ciascun dispositivo tablet.

Integrazione

・Regolazione dell'intervallo TIN

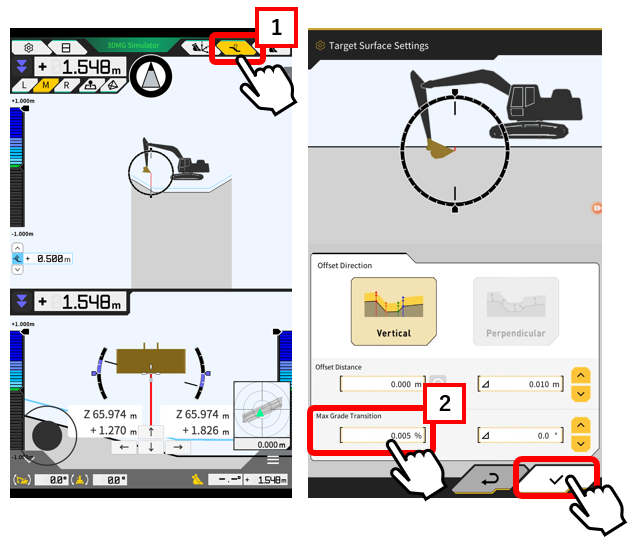

Prima di selezionare un intervallo, toccare l'icona 【”1"Impostazioni di superficie Targat】 per modificare 【”2"il valore della transizione di grado massimo】.
Più grande è il valore, più i dati TIN saranno raggruppati.
Per le curve con molti punti di modifica, si consiglia di ridurre il valore di input.

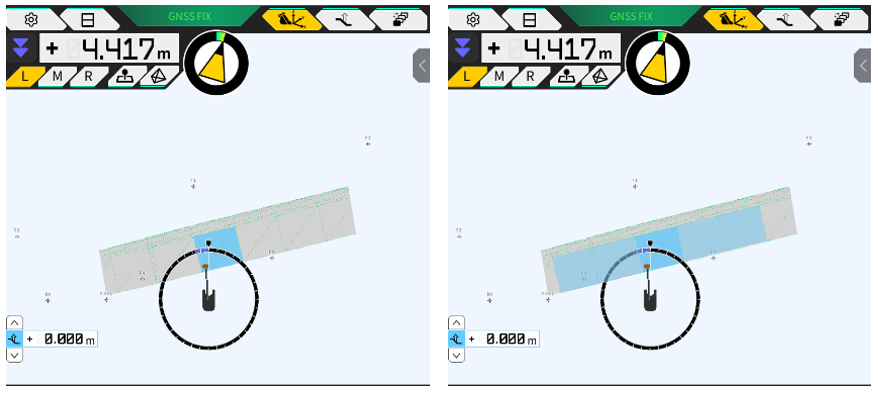

　　　　　　　　　　Prima　　　　　　　　　　　　　　　　　　　　Dopo
