Come commutare la modalità Radio esterna (Stazione base fissa)

Introduzione

Questo articolo fornisce una spiegazione dettagliata su come utilizzare le apparecchiature radio digitali per ottenere informazioni di correzione.

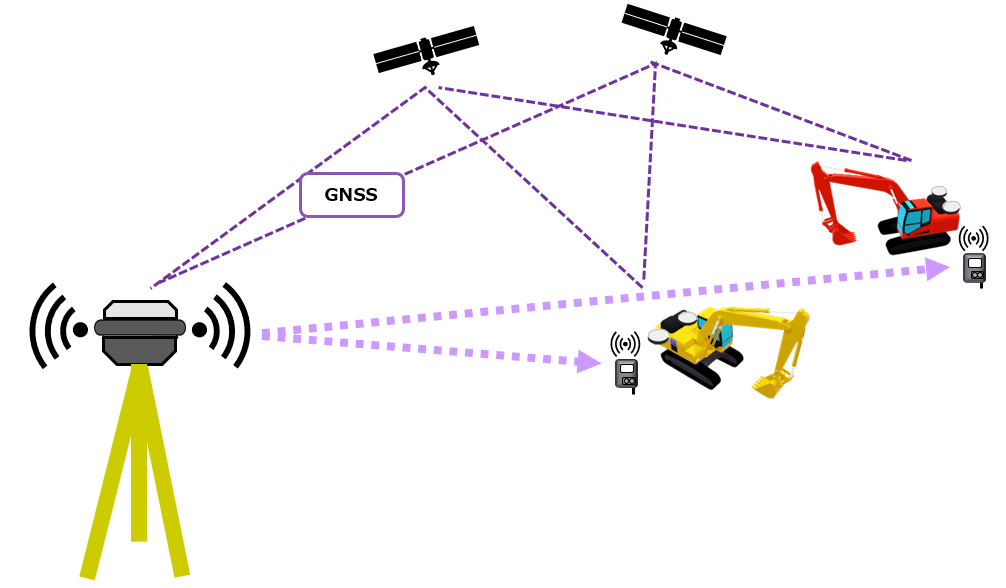

Utilizzando le apparecchiature radio digitali, è possibile utilizzare le informazioni sulla posizione dell'antenna delle stazioni base e della macchina da costruzione 3DMG per la costruzione.

Procedure e spiegazioni

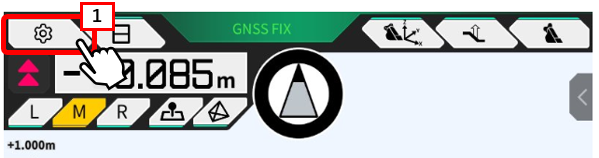

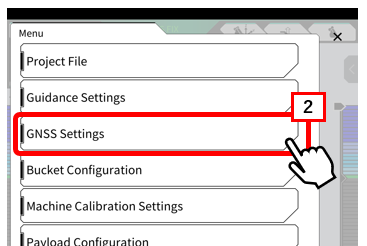

1. Selezionare 【"1"il simbolo dell'ingranaggio】 e scegliere 【"2"Parametri GNSS】 dal menu.

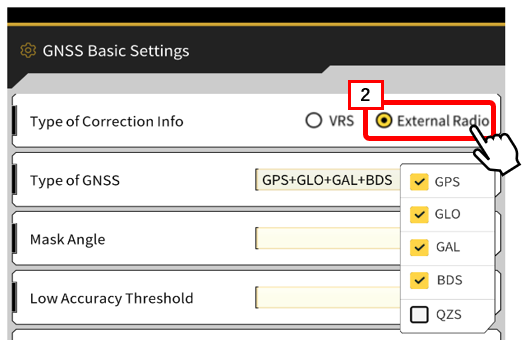

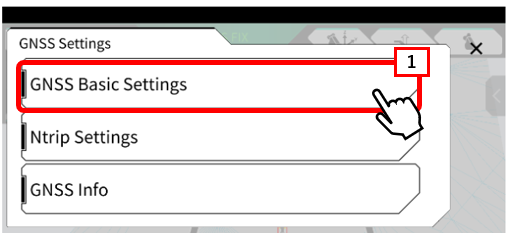

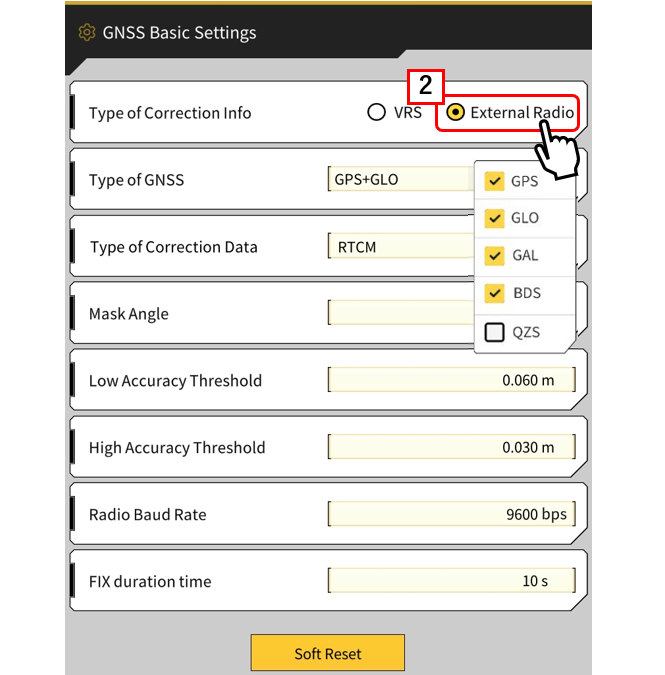

2. Selezionare 【"1"Parametri base GNSS】 e scegliere【"2" Radio esterna】 per il tipo di informazioni di correzione nelle Impostazioni di base GNSS.

3. Selezionare lo stesso tipo di dati di correzione della stazione base, sintonizzare la radio sul canale e ricevere le informazioni di correzione.
*Se il firmware del controller è aggiornato, è possibile selezionare anche CMR/CMR+ per il tipo di dati di correzione.

Per quanto riguarda la Soglia, si consigliano le impostazioni predefinite.

Integrazione

Per ricevere le informazioni di correzione da una radio digitale
Per ricevere le informazioni di correzione dalla stazione base installata è necessario un cavo di collegamento tra il ricevitore e la macchina da costruzione 3DMG.
*Contattare il distributore locale per acquistare un cavo di collegamento.

Quando si utilizza una radio digitale, è necessario abbinare il canale della radio utilizzata tra la stazione base e la macchina movimento terra 3DMG al momento della consegna.

Attenzione

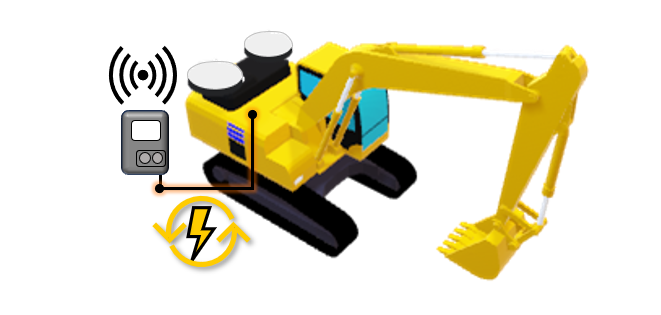

Verificare l'alimentazione fornita dalla macchina e la tensione ricevuta dal dispositivo radio.
In alcuni casi può verificarsi una sovratensione con conseguente guasto del dispositivo.

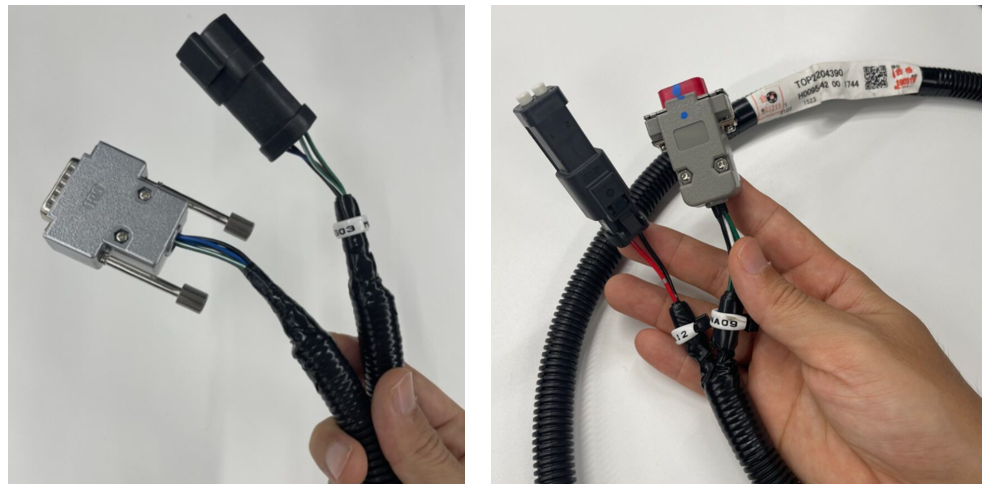

Cavo di cablaggio per il collegamento dell'apparecchiatura radio (Varia a seconda del Paese)
