Come personalizzare la visualizzazione dei dati nella schermata della guida.

Introduzione

Questo articolo spiega in dettaglio come personalizzare la visualizzazione dei dati sulla schermata di guida.
L'operatore può modificare arbitrariamente il formato di visualizzazione in base a quello che desidera utilizzare durante la costruzione.

Procedure e spiegazioni

1. Personalizzazione del colore del display

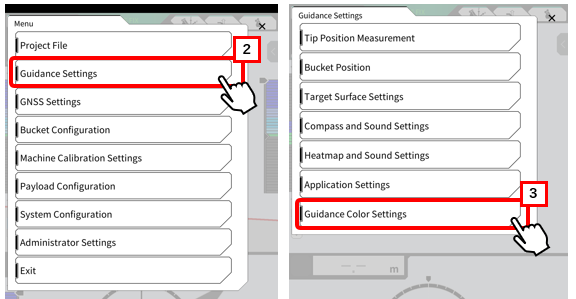

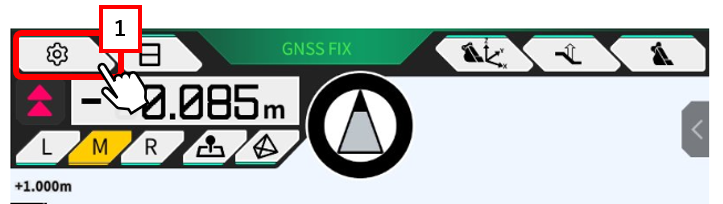

1) Selezionare 【"1"‘il simbolo dell'ingranaggio】e scegliere ’【"2"Impostazioni guida】, quindi toccare 【"3"Impostazioni colori guida】.

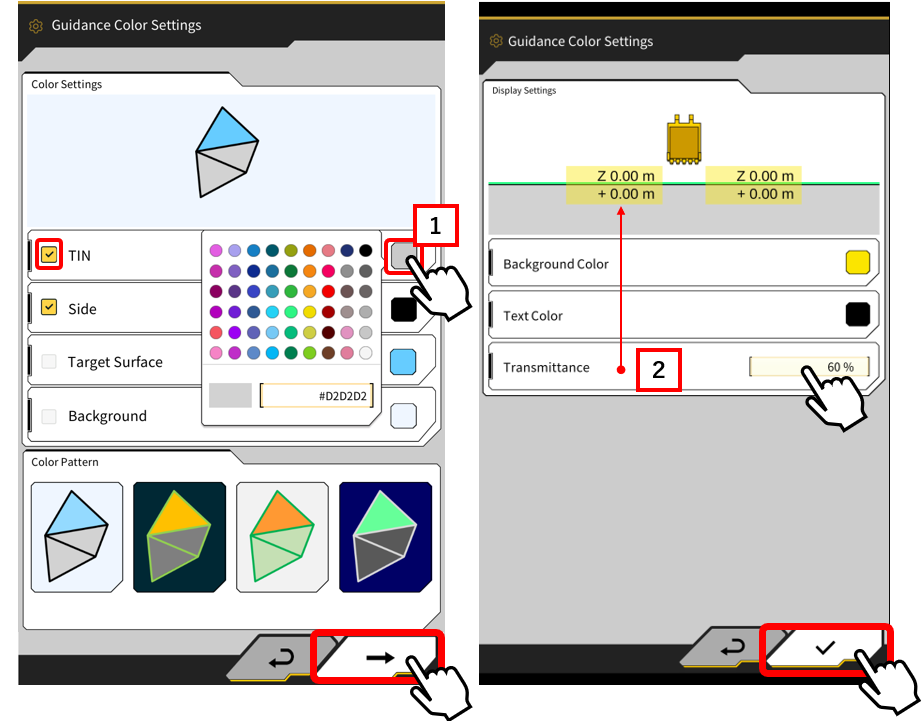

2) Modificare il colore visualizzato sulla guida come desiderato.

Toccare 【"1"l'icona quadrata】 in Impostazioni colore per personalizzare la visualizzazione del colore.
Toccare 【Trasmittanza 2‗ per regolare lo sfondo.

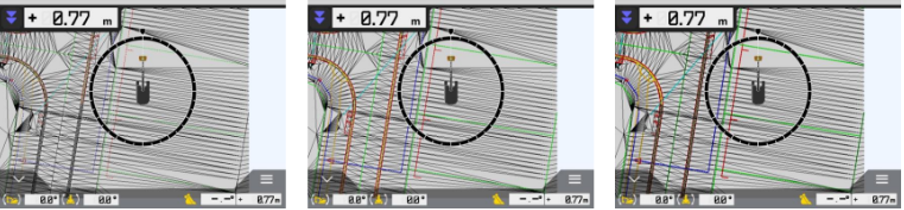

2. Personalizzare il punto di messa a fuoco

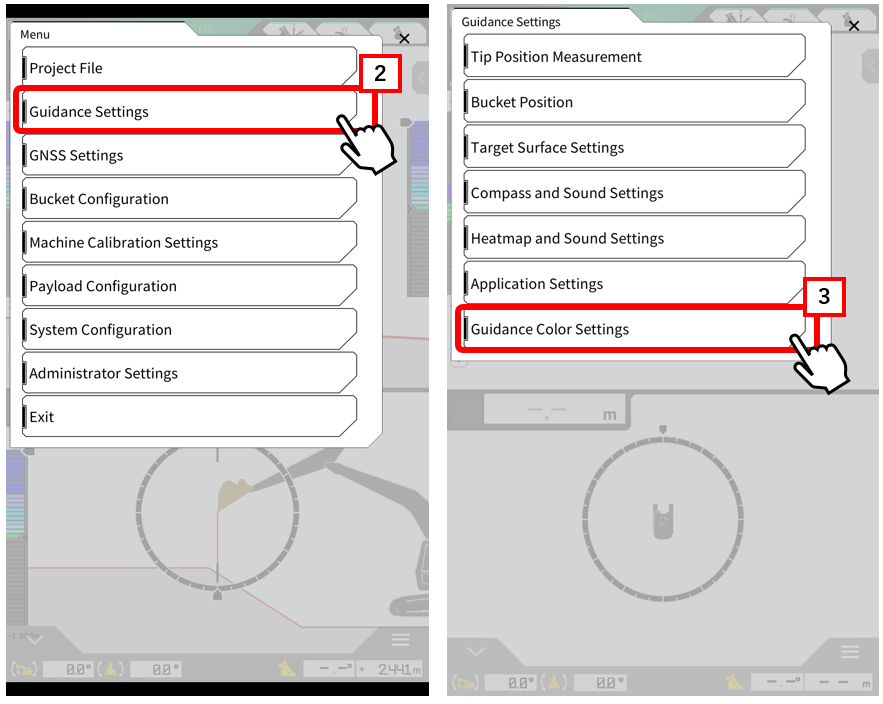

1) Selezionare 【"1"il simbolo dell'ingranaggio】e scegliere【"2"Impostazioni guida】, quindi toccare 【"3"Impostaz applicazione】.

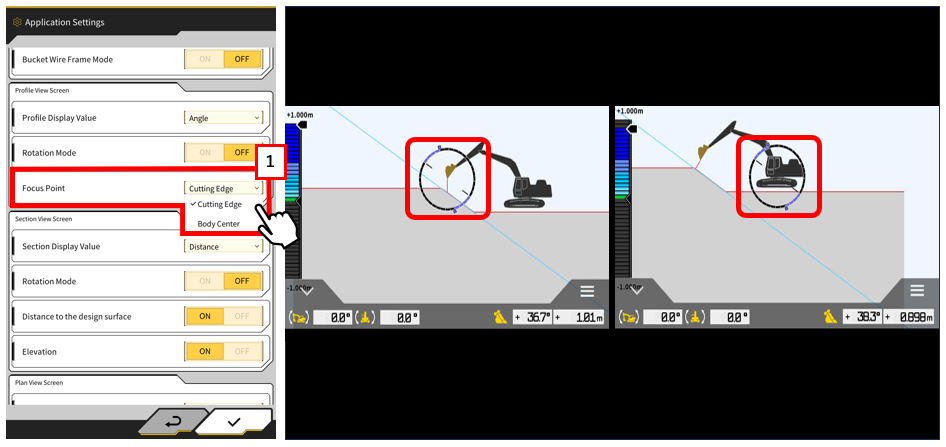

2）Selezionare arbitrariamente il bordo di taglio o il centro del corpo in 【"1 ”Punto di messa a fuoco】 e toccare il segno di spunta.

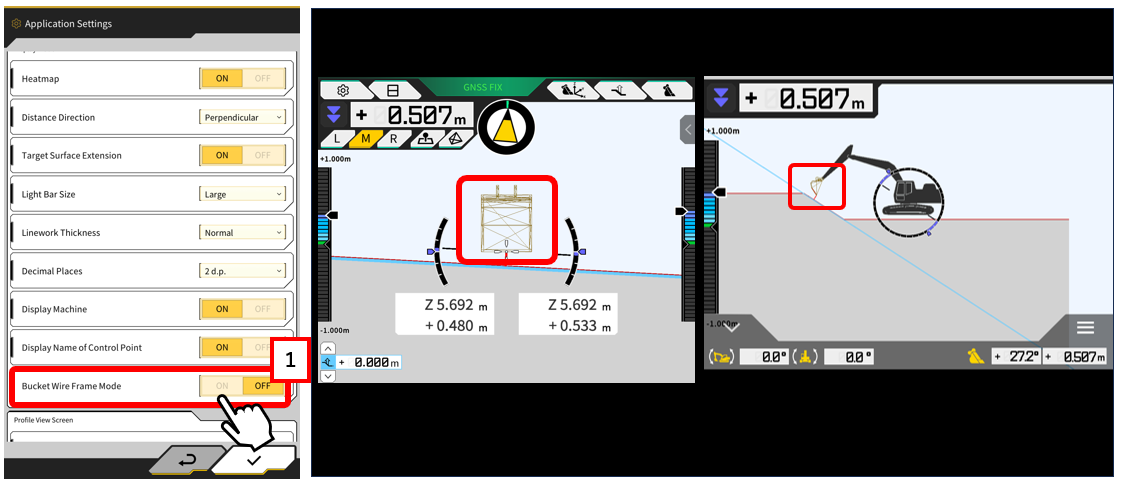

3. Personalizzare la visualizzazione della benna
1) Selezionare “il segno di ingranaggio” e scegliere “Impostazioni guida”, quindi toccare “Impostaz applicazione”.

2) È possibile scegliere la visualizzazione come wireframe o illustrazione tramite ON/OFF in【"1"Modalità wireframe della benna】.

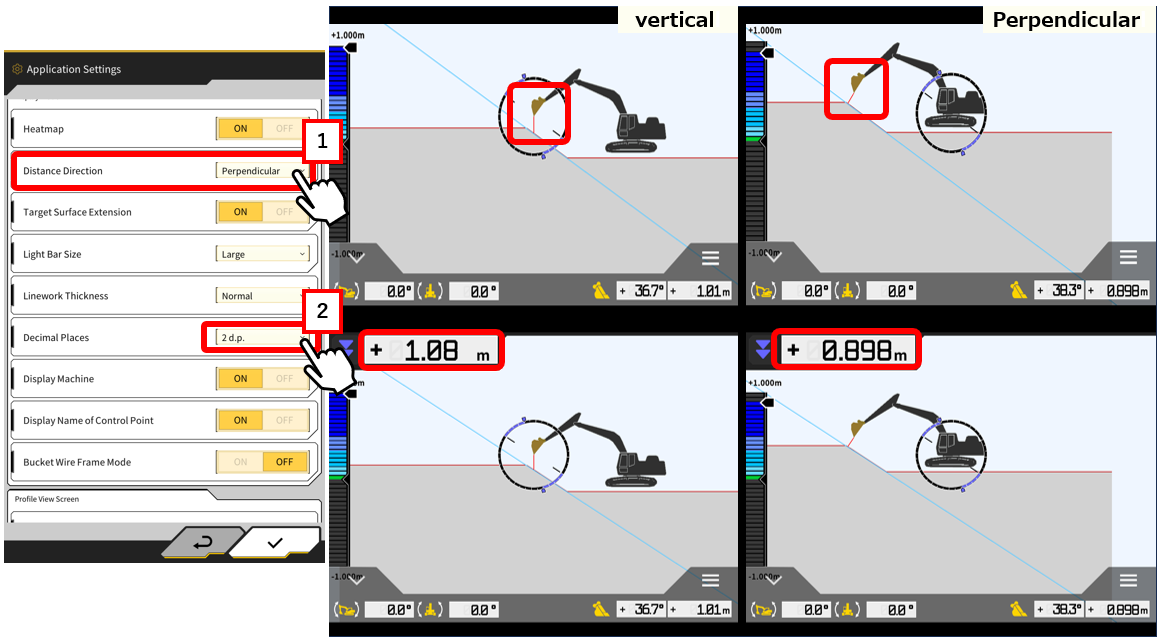

4. Personalizzazione dei valori di visualizzazione e della distanza
1) Aprire il menu, selezionare “Impostazioni guida” e toccare “Impostazioni applicazione”.

2) Toccare 【"1" Direzione distanza】 e selezionare "Verticale" o “Perpendicolare”.
*La distanza verticale è disponibile solo quando è selezionata la superficie di destinazione.

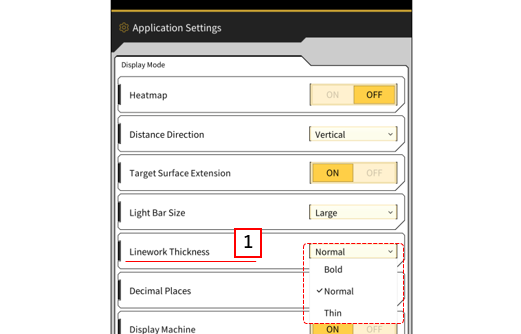

3) Toccare 【"2" Posizioni decimali】, selezionare 2 d.p o 3 d.p e toccare il segno di spunta.

Integrazione

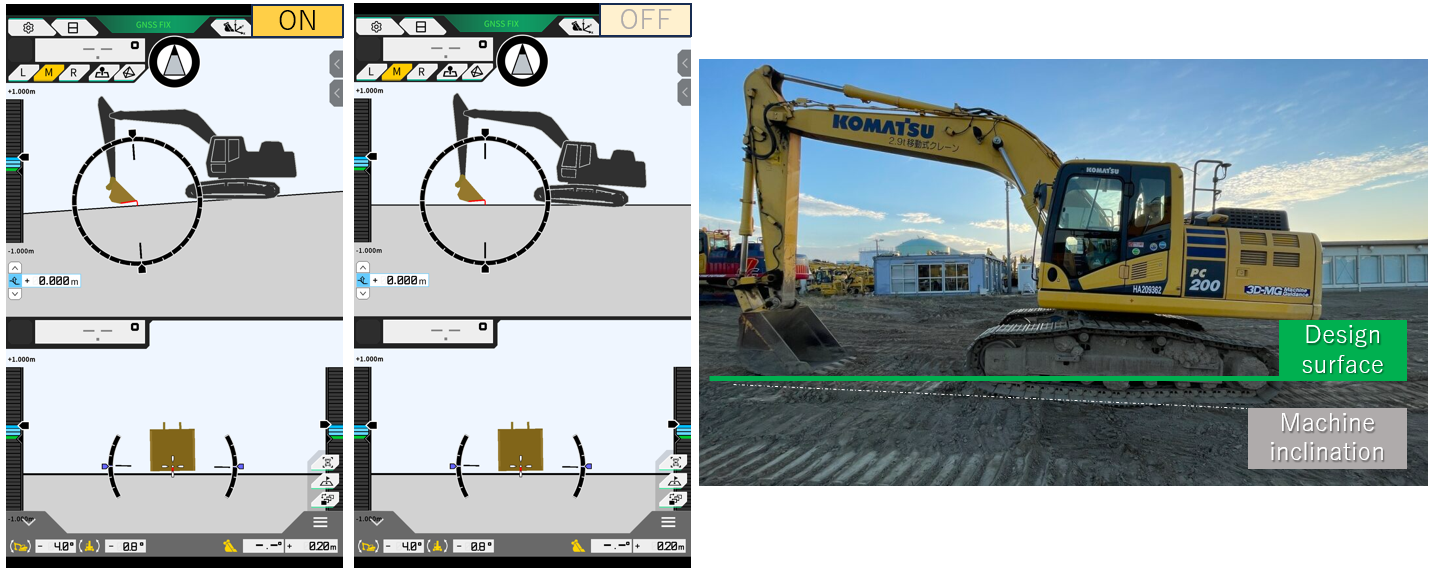

Modalità di rotazione per la vista profilo e sezione

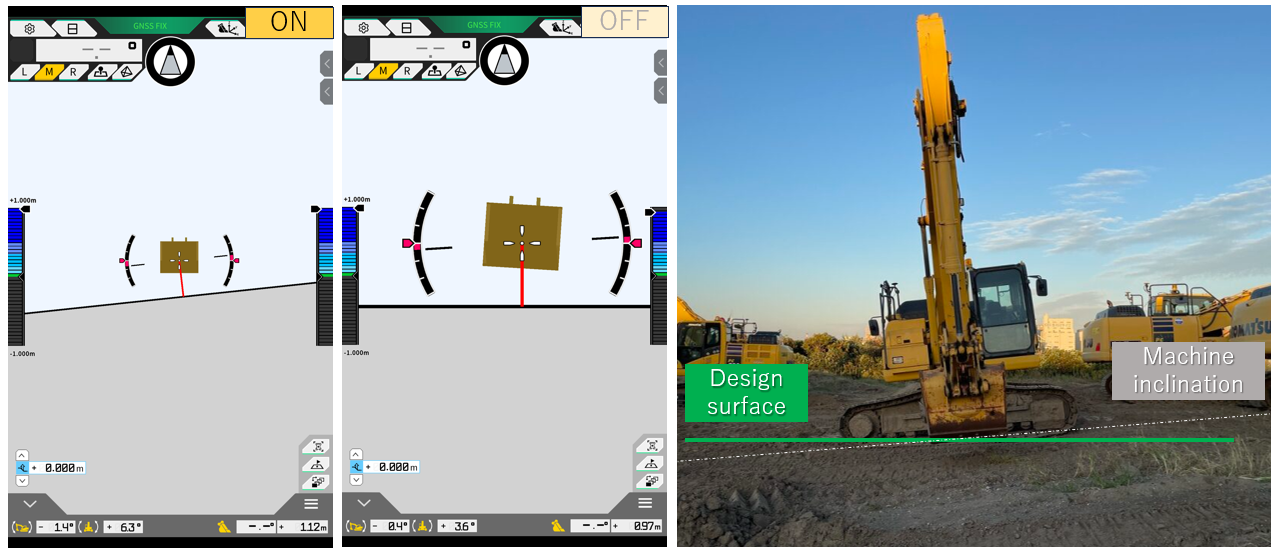

・Il disegno sullo schermo può essere fissato o ruotato in base all'inclinazione della carrozzeria.

Modalità di rotazione della visualizzazione del profilo
1) Aprire il menu, selezionare “Impostazioni guida” e toccare “Impostazioni applicazione”.

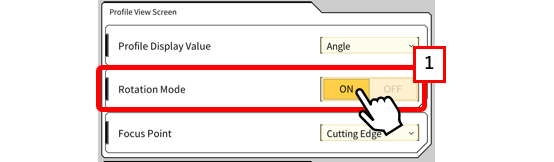

2) Selezionare 【"1" Modalità di rotazione】.ON di “Schermata di visualizzazione del profilo” e toccare il segno di spunta.
ON: Il disegno della macchina è fisso e solo i dati di progettazione vengono ruotati in base alla postura della macchina da costruzione.
OFF: il disegno dei dati di progetto diventa fisso e il disegno della macchina da costruzione viene visualizzato in base alla postura effettiva della macchina.

Modalità di rotazione delle sezioni

1) Aprire il menu, selezionare “Impostazioni guida” e toccare “Impostazioni applicazione”.

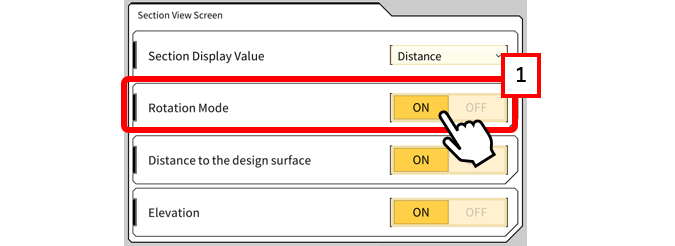

2) Selezionare 【"1" Modalità di rotazione】ON o OFF di “Schermata di visualizzazione sezione” e toccare il segno di spunta.
ON: La benna è fissa e solo i dati di progetto ruotano in base alla postura della macchina da costruzione.
OFF: I dati di progetto sono fissi e la benna viene visualizzata in base alla postura effettiva della macchina.

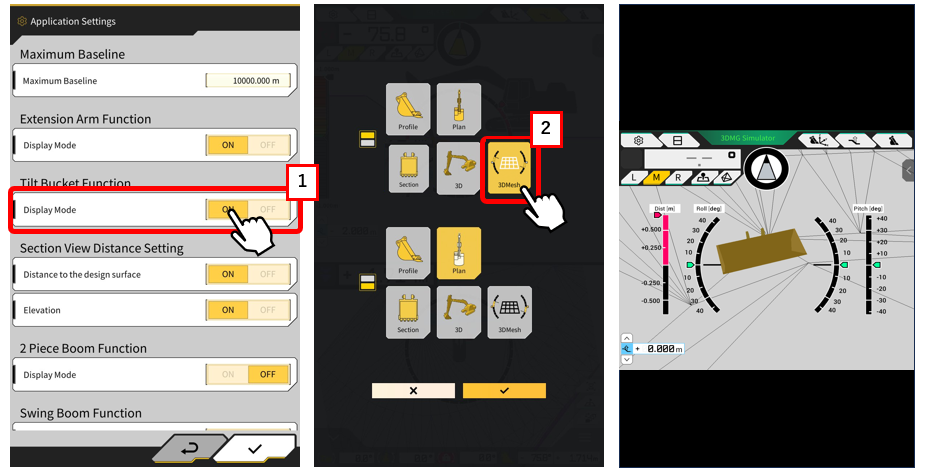

Funzione benna inclinata
・Schermate di layout aggiuntive sono disponibili solo quando si utilizza la benna inclinabile.

1) Aprire il menu, selezionare “Impostazioni guida” e toccare “Impostazioni applicazione”.

2) Dopo aver attivato la funzione 【"1"Funzione benna inclinabile】, accedere al menu di layout della schermata di guida e selezionare 【"2"3DMesh】.
