Come eseguire la calibrazione della benna

Introduzione

Questo articolo fornisce una spiegazione dettagliata su come calibrare i bucket utilizzati in 3DMG.
Quando si utilizza il 3DMG, il bucket della macchina da utilizzare deve essere calibrato in anticipo per gestire i dati.

Procedure e spiegazioni

Scopo della creazione di una nuova benna
Misurare la forma della benna e convertirla in dati.
L'utilizzo di strumenti di ausilio alla misurazione consente di determinare con precisione la forma della benna.

Esempio: Strumenti per la calibrazione

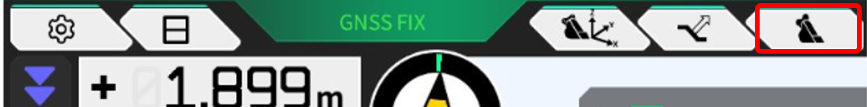

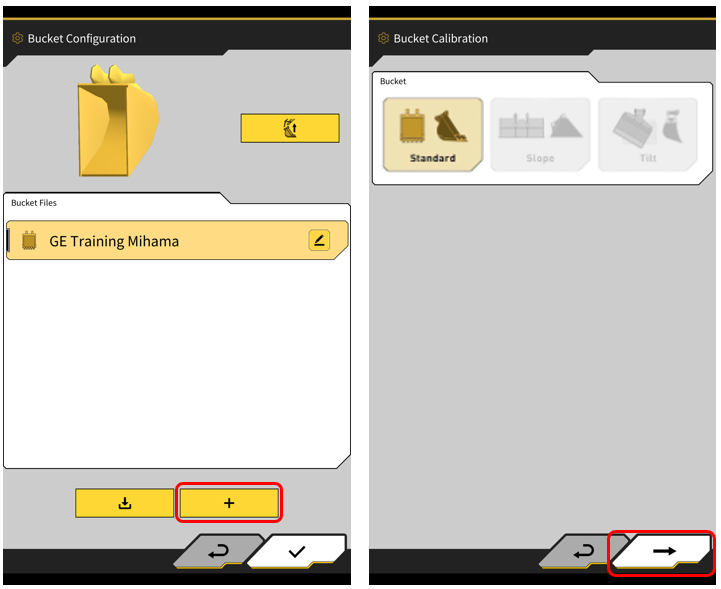

1. Selezionare l'icona della benna per passare alla schermata “Configurazione della benna”.


2. Scegliere un tipo di benna simile a quella che si desidera creare e toccare il segno di spunta.
*Benna inclinabile: Attivare nelle impostazioni dell'applicazione prima di utilizzarlo.

3. Misurare i punti necessari per la guida 3DMG.

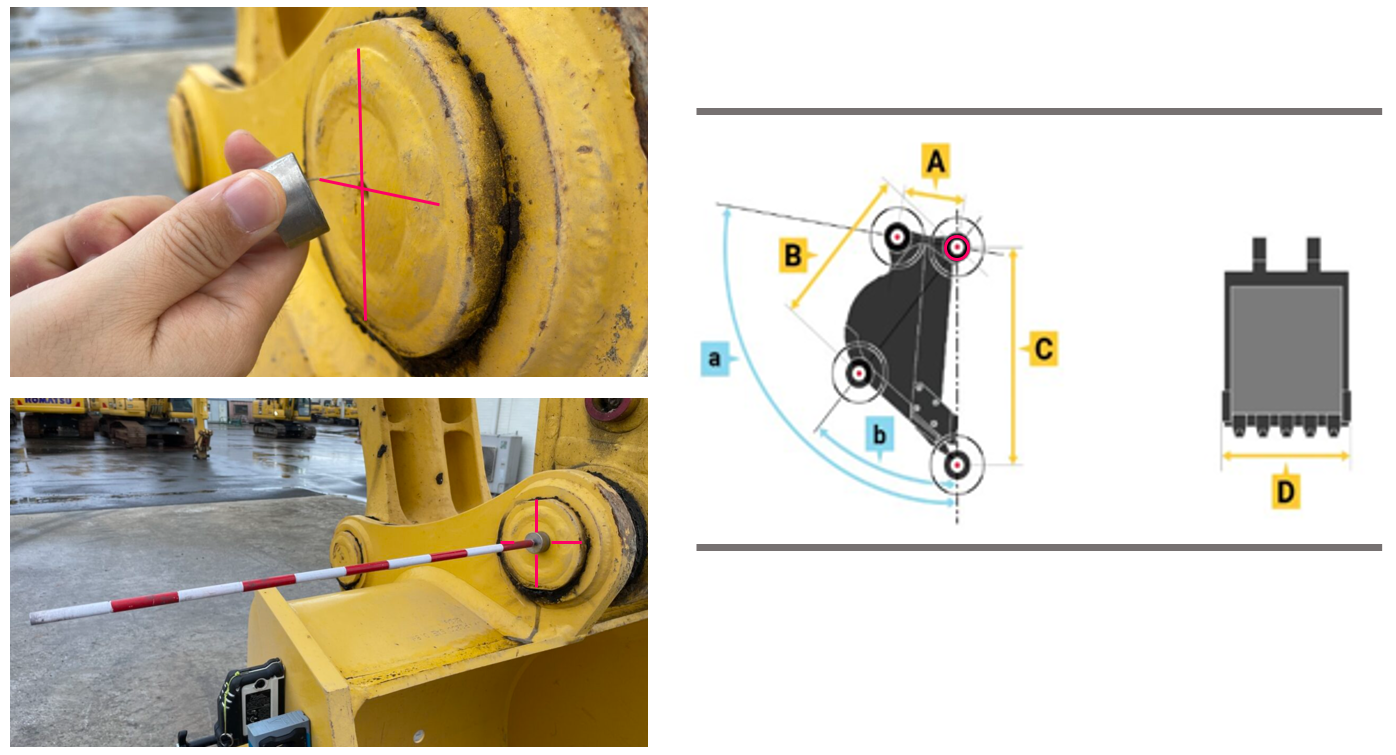

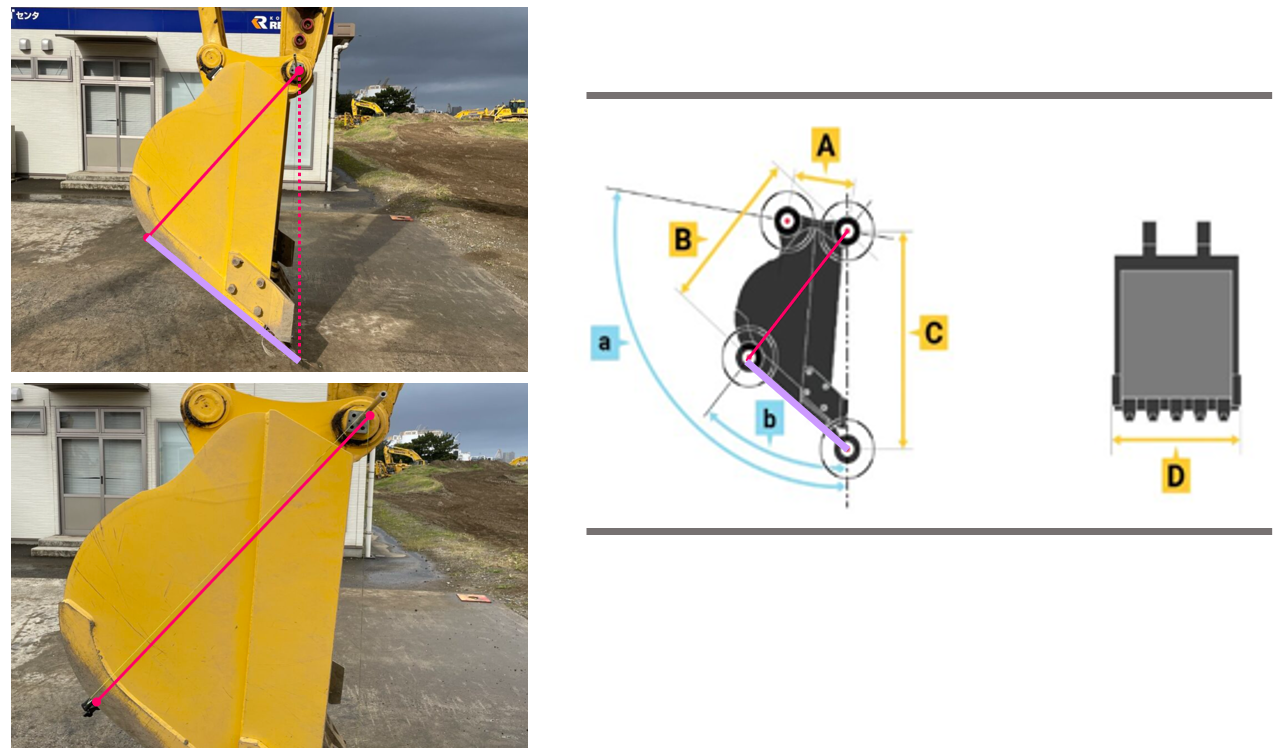

1) Fissare una dima al centro della maglia della benna e prepararsi a misurare i punti di ogni benna.

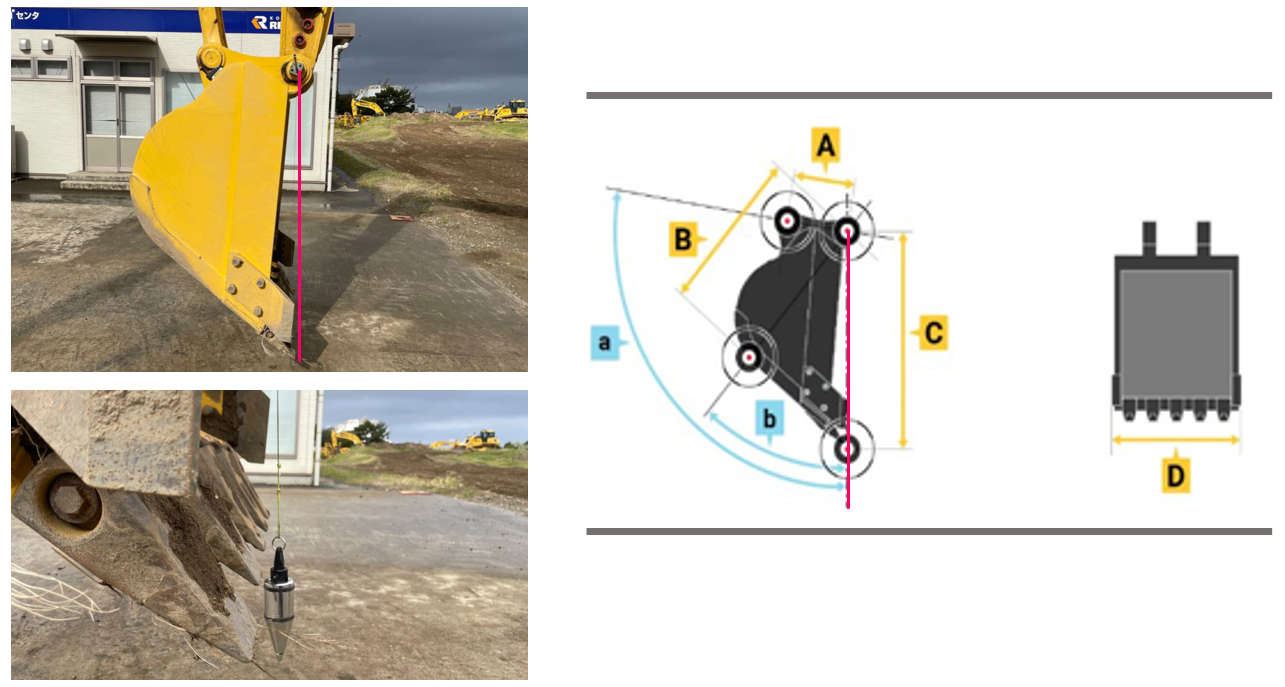

2) Allineare il filo e la benna in parallelo come mostrato nell'immagine sottostante, utilizzando un'oscillazione verso il basso dal centro della maglia.
Dopo l'allineamento, misurare la lunghezza di “C”.

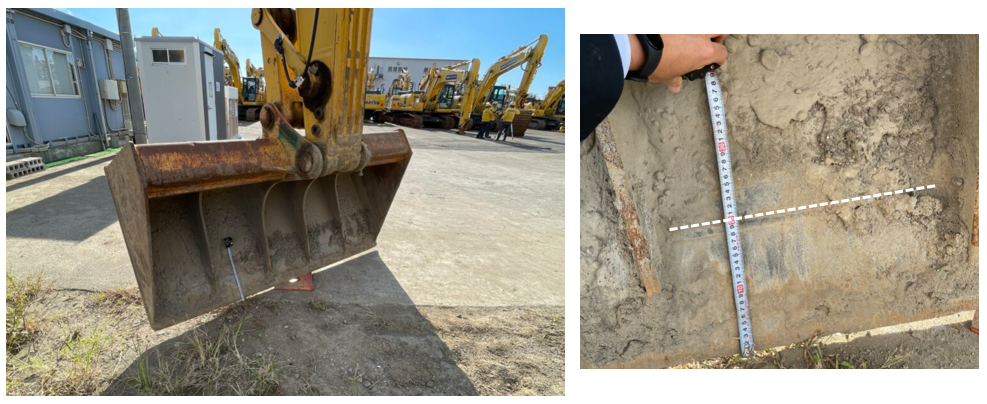

3) Utilizzando nuovamente il filo, individuare la posizione di “b” con un pennarello e misurare la lunghezza “B” dalla maglia a “b”.
La posizione dal tagliente a “b” è il fondo della benna (linea viola) utilizzata come guida.

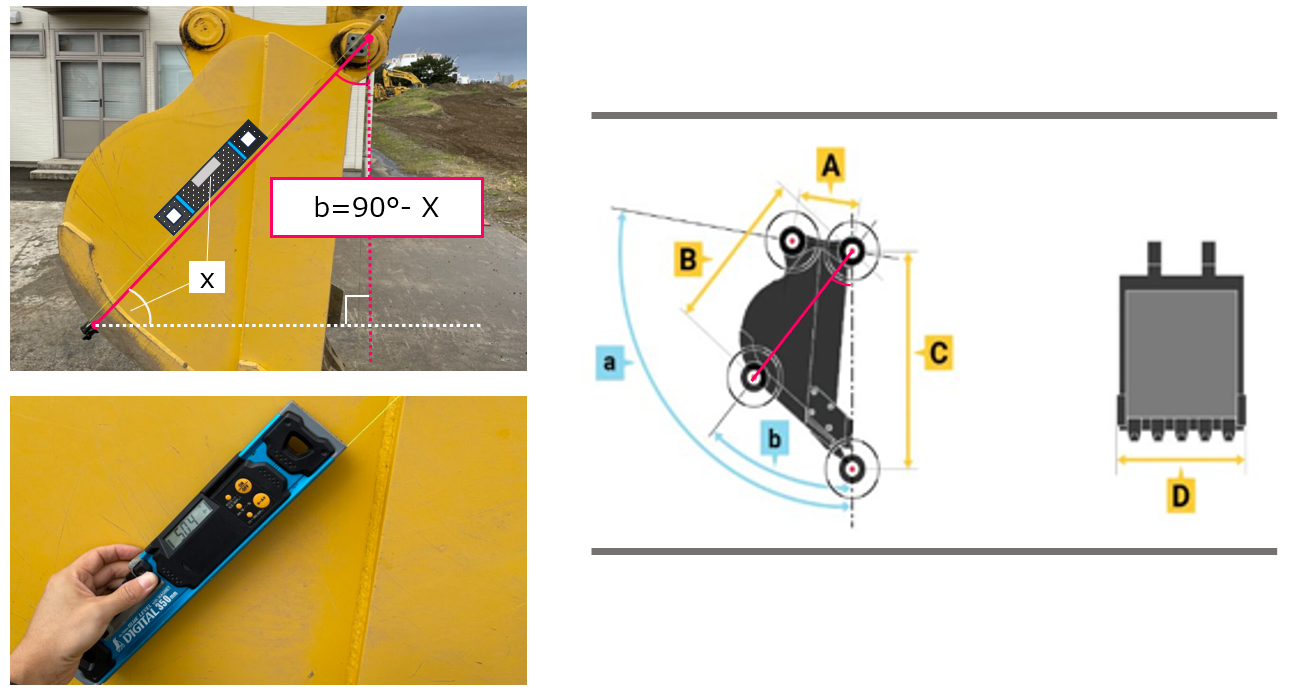

4) Calcolare l'angolo di X utilizzando un misuratore angolare in linea con il punto posizionato con il pennarello e sottrarre X da 90° per calcolare l'“angolo di b”.

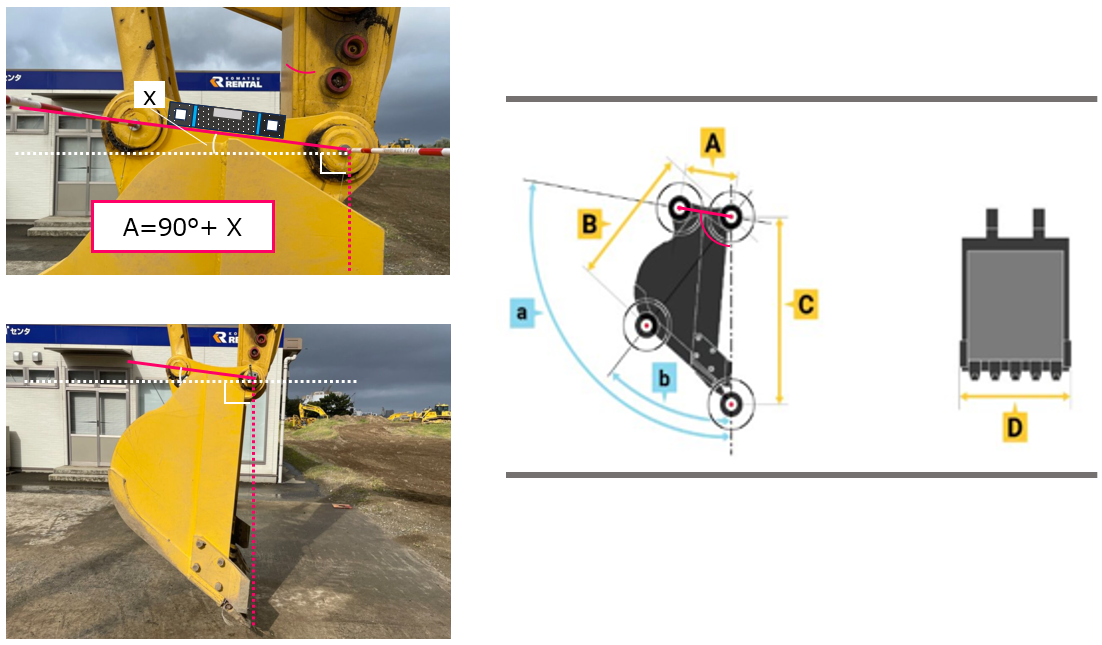

5) Fissare la dima al centro di entrambe le maglie, misurare la lunghezza di “A”, misurare l'angolo di “X” con l'angolometro e sommarlo a 90° per calcolare l'angolo di “a”.

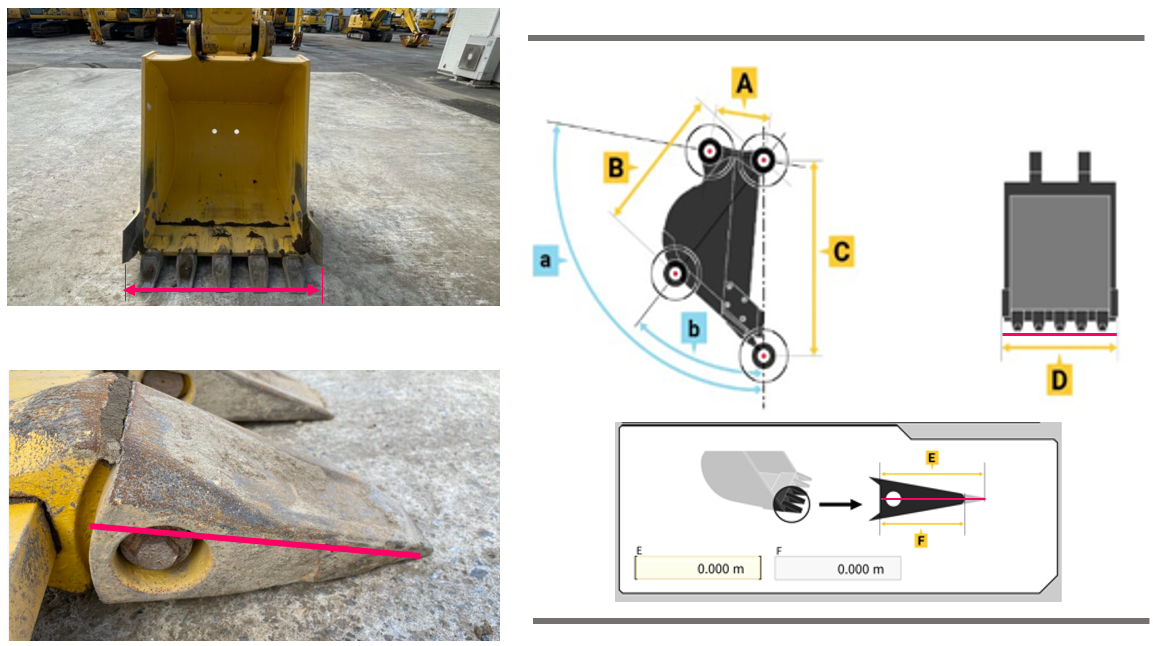

6) Misurare la larghezza della benna “D”.
È la base dell'intervallo per il controllo del tagliente nella guida e per ottenere la storia della costruzione.
Misurare la lunghezza del dente attaccato e inserirla in “E”.

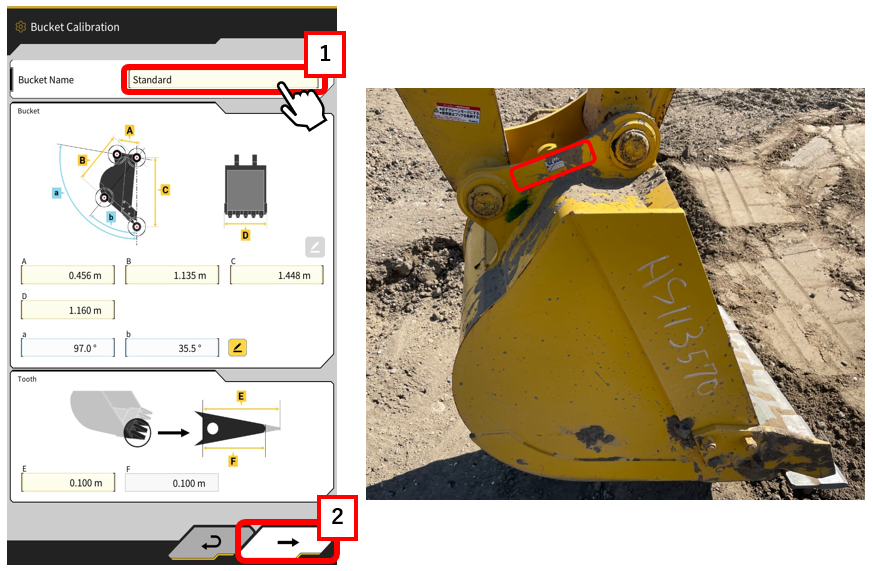

7) Assegnare un nome alla benna e toccare il pulsante “→” per passare alle impostazioni del peso della benna.
Si consiglia di aggiungere un numero di controllo alla benna e di gestirla includendo il numero di controllo nel nome della benna.

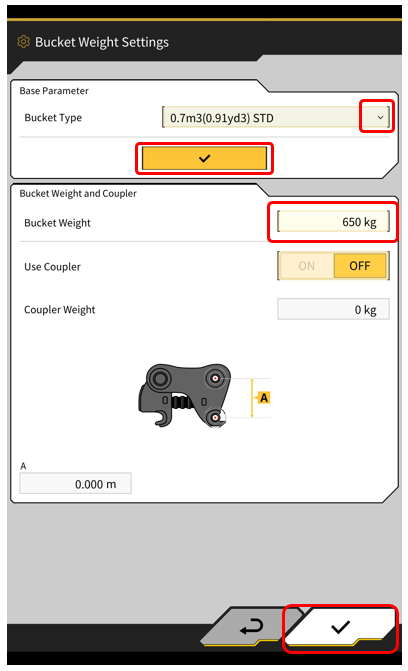

8）Impostare il peso della benna da utilizzare nel misuratore del carico utile e toccare il segno di spunta.
Selezionare un tipo di benna simile a quello in uso dalla selezione, toccare il segno di spunta giallo, confermare che il valore è rispecchiato e toccare il segno di spunta bianco per completare l'impostazione.

*Se il tipo di benna in uso non è presente nell'elenco, è possibile modificarlo toccando il valore riflesso dopo aver selezionato il tipo più vicino.

Integrazione

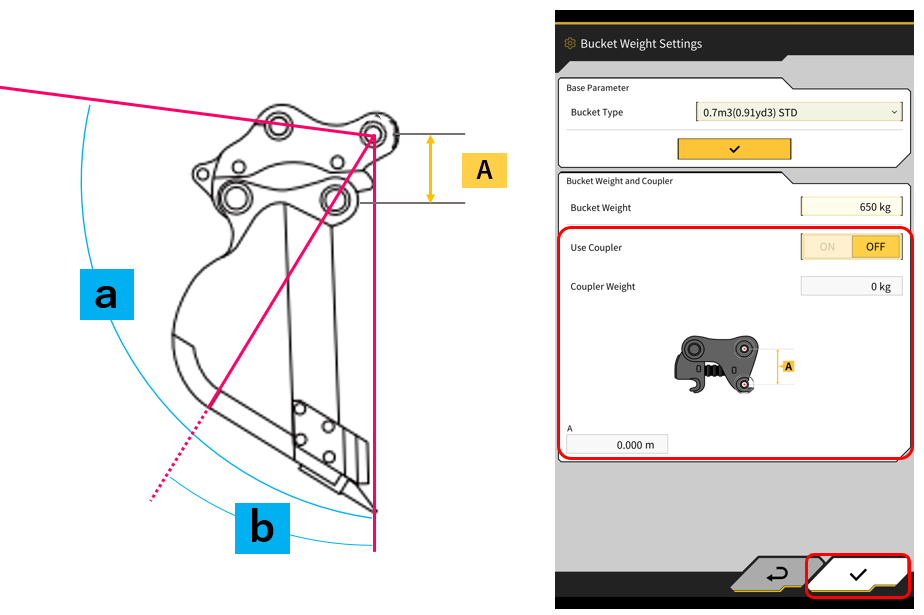

Quando si utilizza un accoppiatore
Se si utilizza un accoppiatore, è necessario misurare la benna comprensiva dell'accoppiatore.
Inserire il peso dell'accoppiatore e la distanza “A” tra i perni dell'accoppiatore.

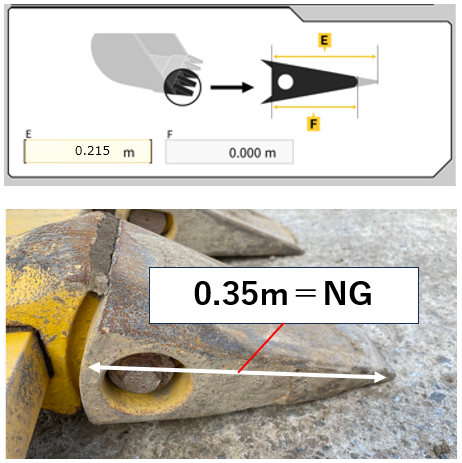

Precauzioni per la sostituzione della lunghezza del dente

Quando si sostituisce la lunghezza del dente, se la lunghezza del dente è superiore a quella utilizzata in precedenza, è necessario calibrare nuovamente la benna.

Esempio: Se la lunghezza del dente originale è di 0,25 m e il nuovo dente è più lungo, la precisione sarà compromessa.

Quando si utilizza una benna per pendenza
Si consiglia di impostare la lunghezza del dente in base al punto di saldatura.
