Come controllare le informazioni di relazione del 3DMG sul sito web

Introduzione

Questo articolo fornisce una spiegazione dettagliata su come gestire e controllare correttamente i dati relativi alle macchine edili 3DMG sul web.
È possibile gestire lo stato delle macchine edili, utilizzare i dati in caso di problemi e produrre e utilizzare dati validi dal Web.

Procedure e spiegazioni

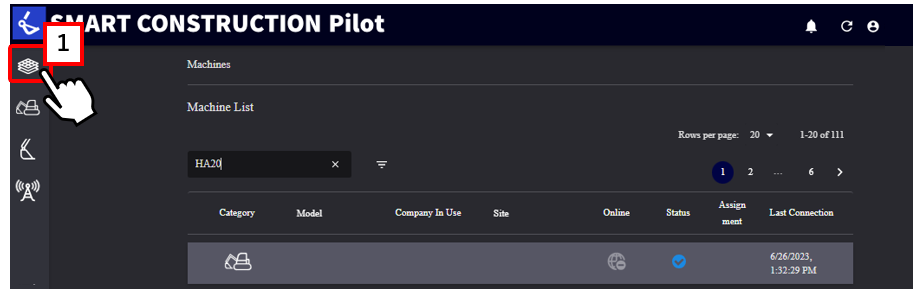

1. Aprire Smart Construction Pilot Web e fare clic su 【”1"l'icona della macchina.】

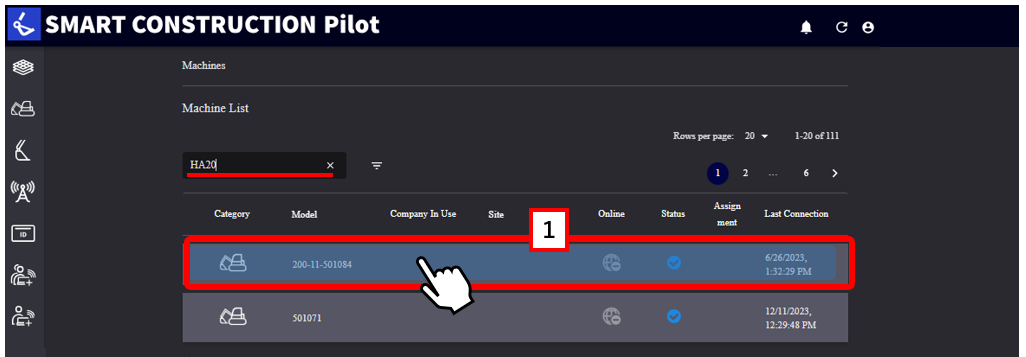

2. Cercare il numero di serie della macchina o del controllore di cui si desidera controllare le informazioni di impostazione e fare clic su 【"1 ”la macchina da costruzione】 che risulta dalla ricerca.

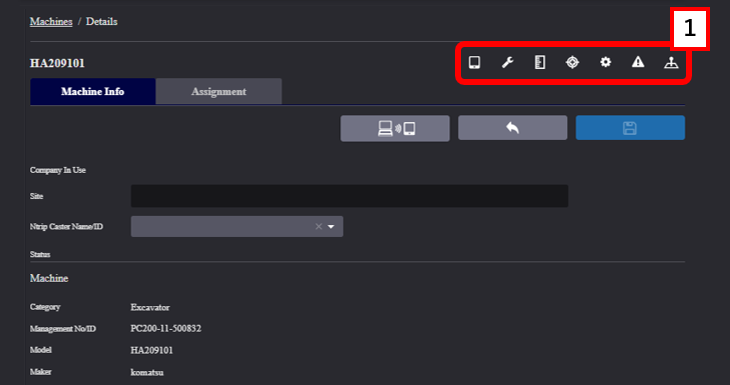

3. Fare clic su ciascuna icona per visualizzare i dati correlati, se necessario.

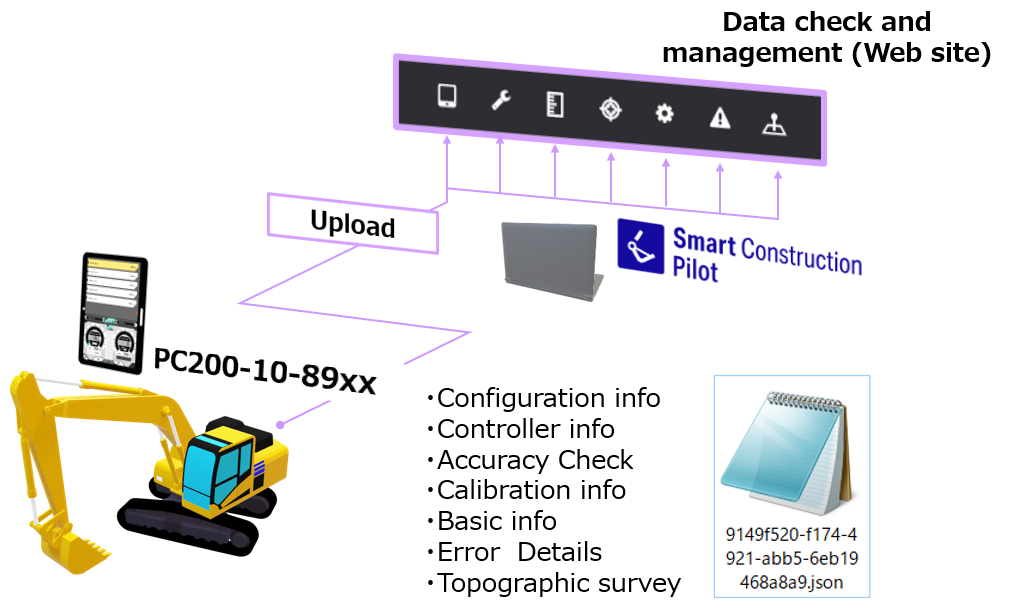

Cosa si intende per 【"1 ”dati correlati】?
Informazioni sulla configurazione, informazioni sul controllore, controllo della precisione, informazioni sulla calibrazione
Sono incluse le informazioni di base, le informazioni sugli errori e l'indagine topografica.

Integrazione

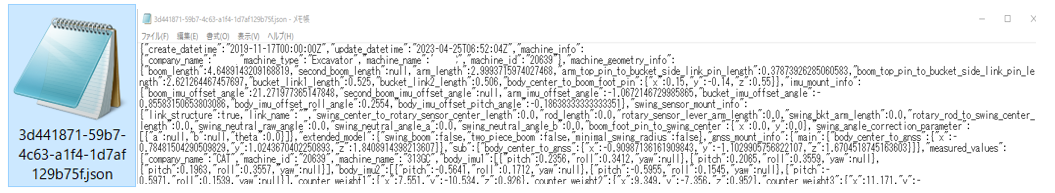

I dati scaricati contengono le informazioni di configurazione memorizzate nell'applicazione tablet e possono essere controllati aprendoli in “Memo” o in altre applicazioni.

Informazioni memorizzate
Data/ora di aggiornamento (UTC)	Nome del file bucket	Nome del file di progetto	Nome del piano di progetto
Tipo di offset (perpendicolare o verticale)	Valore di offset	Valore di corrispondenza	X=E Y=N Z=Z
Tipo di informazione di correzione	Tipo GNSS	Angolo della maschera del satellite
Nome del server	Nome del server URL	Porta n.
ID utente	Punto di attacco	Velocità di comunicazione wireless
Nome del modello di tablet	Versione del sistema operativo	Versione dell'applicazione

Le informazioni di impostazione del regolatore sono memorizzate e possono essere controllate aprendole con “Memo” ecc. al momento del download.

Informazioni memorizzate
Data/ora di creazione (UTC)	Data/ora di aggiornamento (UTC)	Informazioni sul controllore
Informazioni sul controllore Produttore e modello	Informazioni sul controllore Versione del firmware	Ricevitore GNSS Principale/Sub Ogni modello/versione
Ogni sensore IMU Produttore/modello/ versione

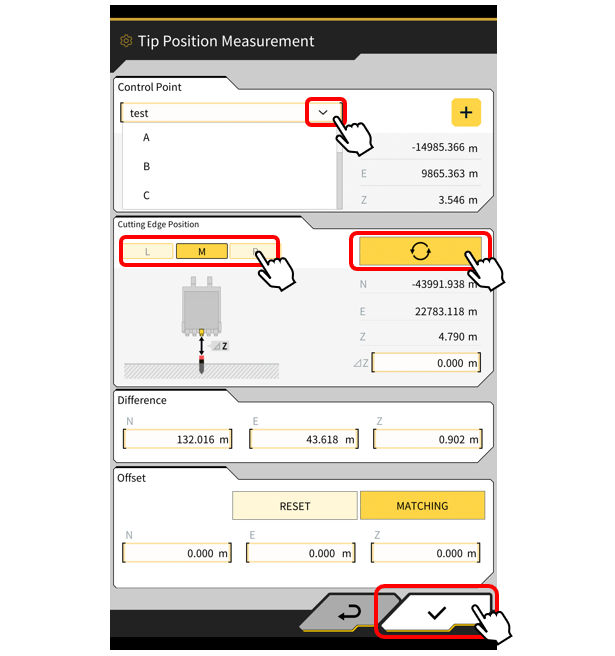

È possibile scaricare i risultati della conferma del tagliente sulla guida della macchina.

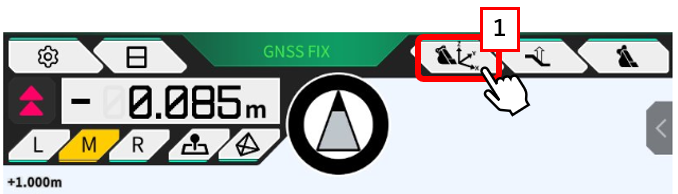

1) Toccare l'icona sottostante per misurare 【"1 ”la posizione del tagliente】.

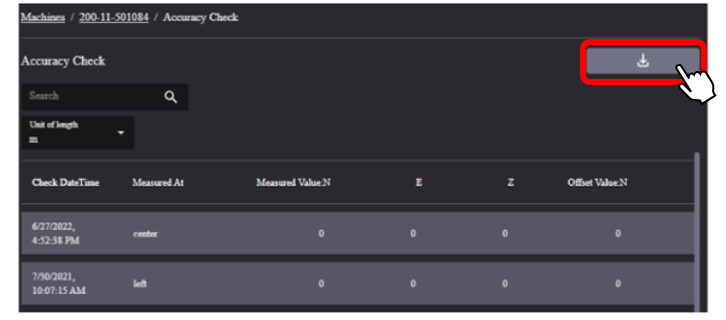

2) I risultati possono essere 【"1 ”scaricati】 in formato CSV sul web.

I dati calibrati saranno memorizzati.
Quando si sostituisce il controllore, i dati di quel momento possono essere utilizzati per il ripristino, ecc.



Contiene le informazioni impostate nel controllore

Vengono memorizzate le informazioni sui segnali di errore dei sensori/cavi collegati e sugli errori di connessione del GNSS o del controllore.

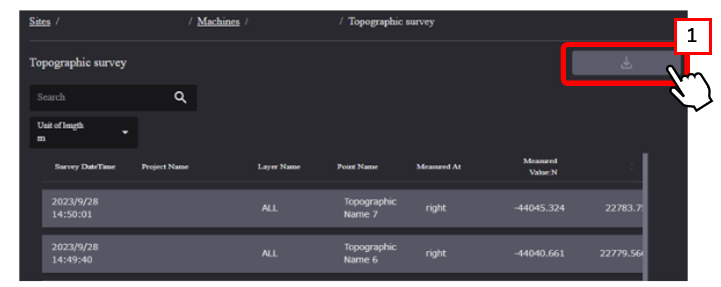

È possibile scaricare i risultati della misurazione del terreno con il tagliente sulla guida della macchina.

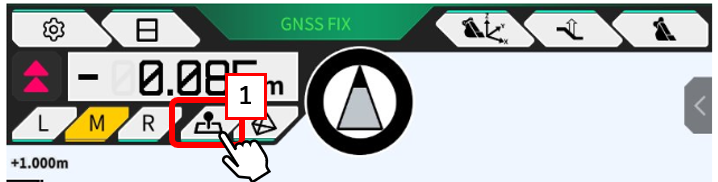

1) Toccare il tasto【"1"Icona 】per misurare 【"2"il terreno sul tagliente】.

2) I risultati possono essere 【1 “scaricati】 in formato CSV sul web.

Integrazione

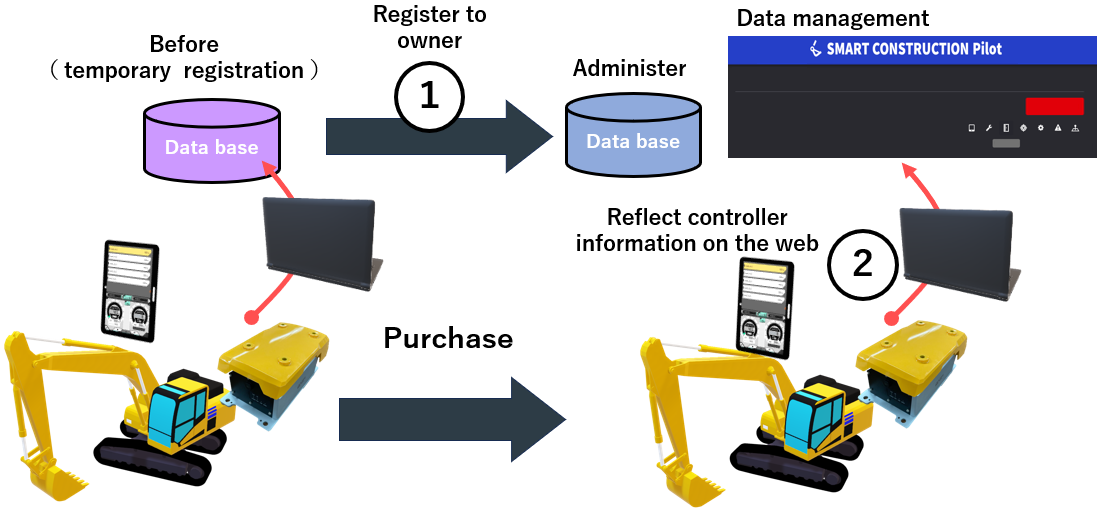

Come vengono archiviati i dati relativi

Dopo aver ricevuto il set di prodotti dal distributore, l'amministratore si collega al Portale clienti, avvia Smart Construction Pilot dall'elenco delle applicazioni e conferma che le informazioni sul controllore (macchina da cantiere) sono presenti nella sua azienda.
