Come utilizzare la funzione di indicatore di sterzata

Introduzione

Questo articolo fornisce una spiegazione dettagliata su come visualizzare e costruire una distanza di cautela e orizzontale basata sulle linee nella vista dall'alto utilizzata dalle macchine da costruzione 3DMG.
Scavando utilizzando le linee della vista dall'alto selezionata nell'applicazione tablet, l'operatore può procedere alla costruzione in base alle linee stesse.
*Le impostazioni della profondità devono essere regolate separatamente.

Procedure e spiegazioni

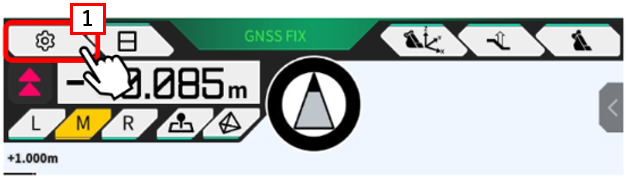

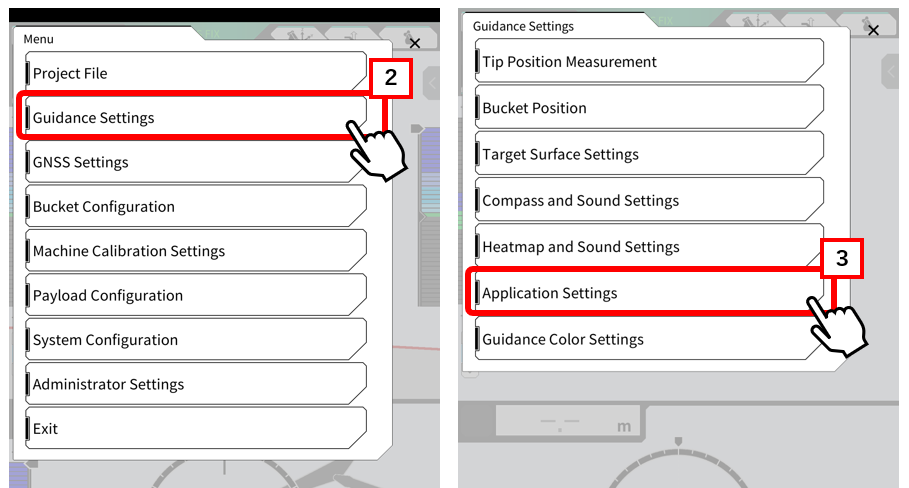

１．Selezionare 【"1"segno di ingranaggio】 e scegliere 【"2"Impostazioni guida】 e toccare 【"3"Impostazioni applicazione】.

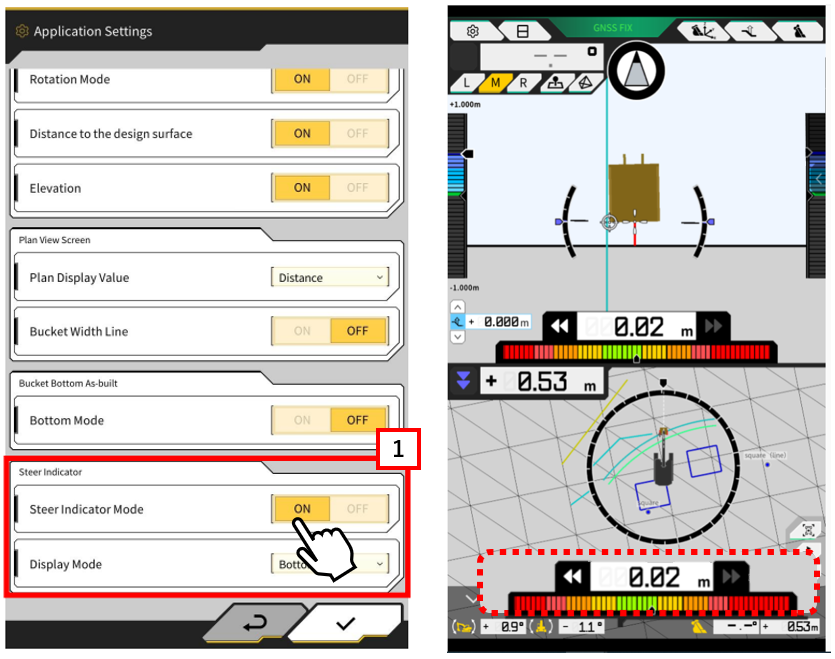

2. Attivare 【“1” Modalità indicatore di sterzata】 nelle impostazioni dell'applicazione e selezionare la modalità di visualizzazione.
Modalità di visualizzazione: In caso di layout a 2 schermate, è possibile selezionare la posizione di visualizzazione dell'indicatore dall'alto o dal basso.

3. Toccare 【 "1" Menu laterale】, selezionare il livello di vista superiore nel file di progetto e selezionare la posizione del tagliente da utilizzare per la guida tra L, M e R.

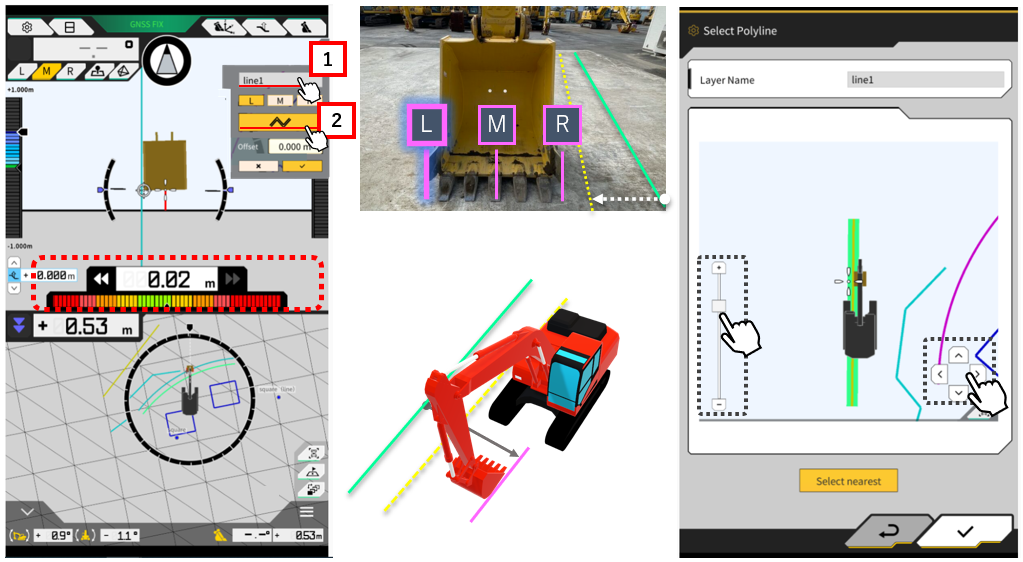

4. Toccare il pulsante Selezione linea e selezionare e spuntare la linea 【"2" dal layer】 da utilizzare per la guida.
Nella schermata di selezione della polilinea, toccare il cursore di zoom e la barra trasversale per spostarsi sulla linea da utilizzare.

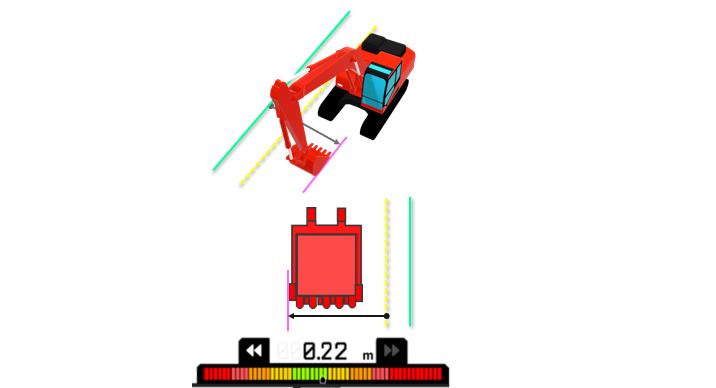

*Se necessario, creare una linea di offset (ad esempio, gialla) inserendo la quantità di offset dalla linea selezionata per la vista dall'alto (ad esempio, verde)

Integrazione

・Impostazioni del suono dell'indicatore di sterzo

1. Toccare il simbolo dell'ingranaggio, selezionare “Impostazioni guida”, quindi toccare “Impostazioni indicatore di sterzo e suono”.
*Si prega di attivare preventivamente la modalità indicatore di sterzo nelle impostazioni dell'applicazione.

1) 【"1" La linea selezionata e la linea di offset】sono evidenziate nel colore impostato.

2)【“2” Gamma e vol audio】 cambia la gamma dell'indicatore, il colore e il suono quando il tagliente utilizzato per la guida entra nella gamma impostata.

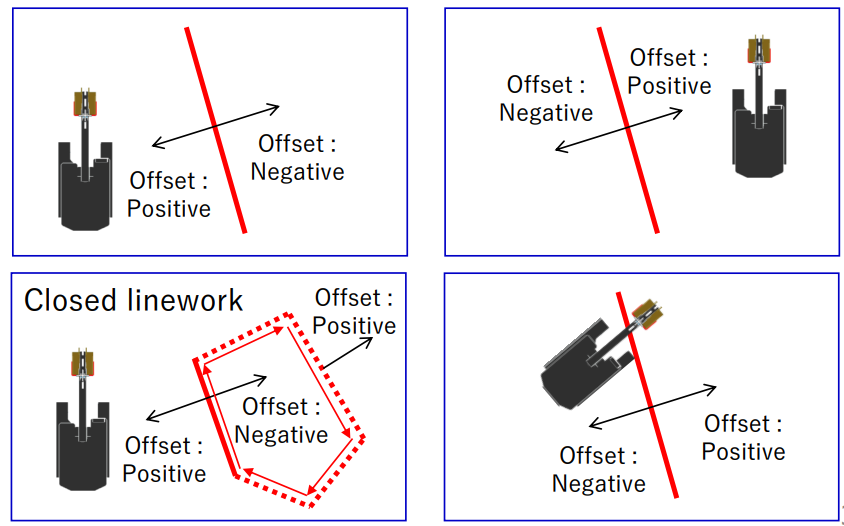

・Modello della quantità di offset
Varia a seconda dell'autoposizione della linea/attrezzatura di costruzione selezionata.
