Come creare i dati di geofence

Introduzione

Questo articolo spiega in modo dettagliato come creare un geofence per impostare liberamente le aree di pericolo di contatto e le aree di prevenzione delle deviazioni con le macchine edili 3DMG.

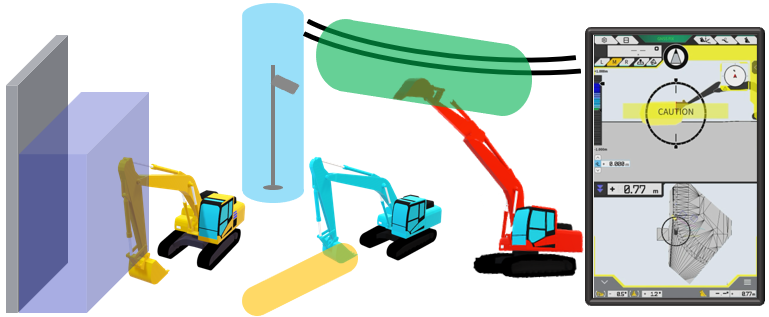

Impostando un geofence, si viene avvisati quando ci si avvicina a un'area geofence e l'area può essere chiaramente indicata.
L'applicazione per tablet emette un segnale acustico per avvisare l'operatore del pericolo.

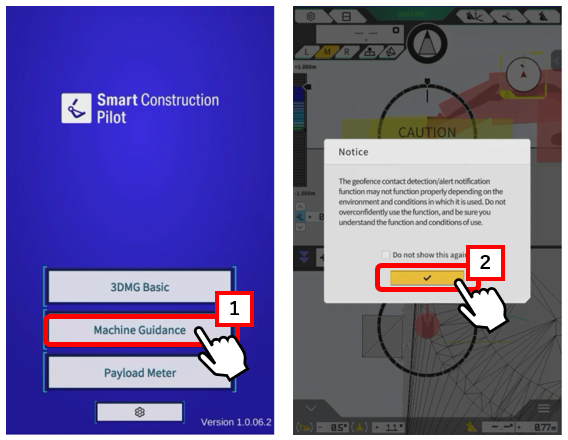

La funzione geofence potrebbe non funzionare correttamente a seconda dell'ambiente e delle condizioni di utilizzo.
Non fidatevi troppo di questa funzione e utilizzatela solo dopo averne compreso il funzionamento e le condizioni d'uso.
Al momento non è disponibile per 2DMG mdoe, 2 Piece Boom e Swing Boom.

Procedure e spiegazioni

Attivazione della modalità geofence

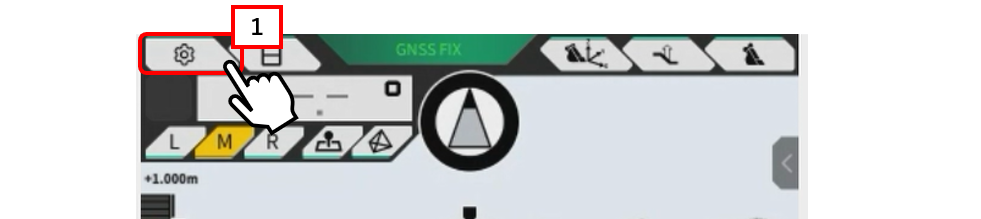

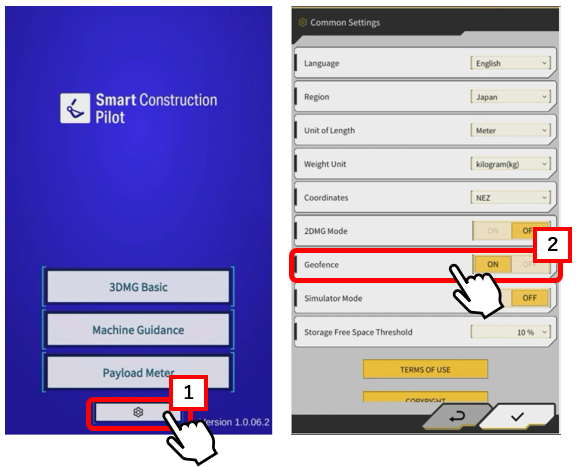

1. Aprire la “schermata di selezione”, toccare il pulsante 【“1” di impostazione comune】 con il segno dell'ingranaggio, attivare 【“2” Geofence】 e toccare la casella di controllo.

2. Selezionare 【"1" Guida macchina】 e 【"2" controllare l'avviso visualizzato sullo schermo.】

Impostazioni di base per la modalità geofence

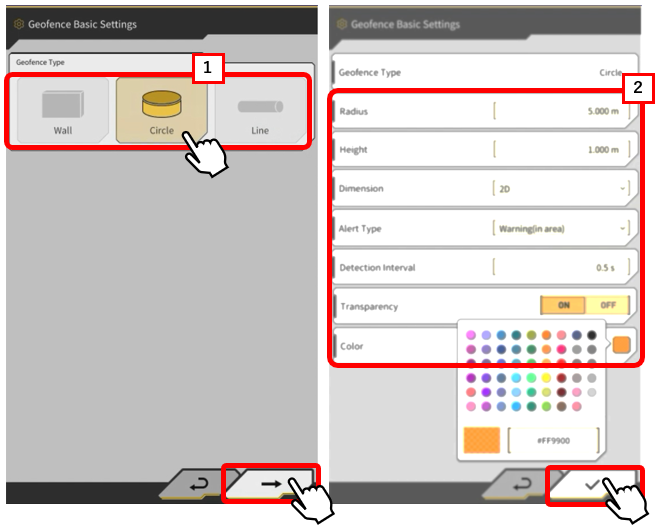

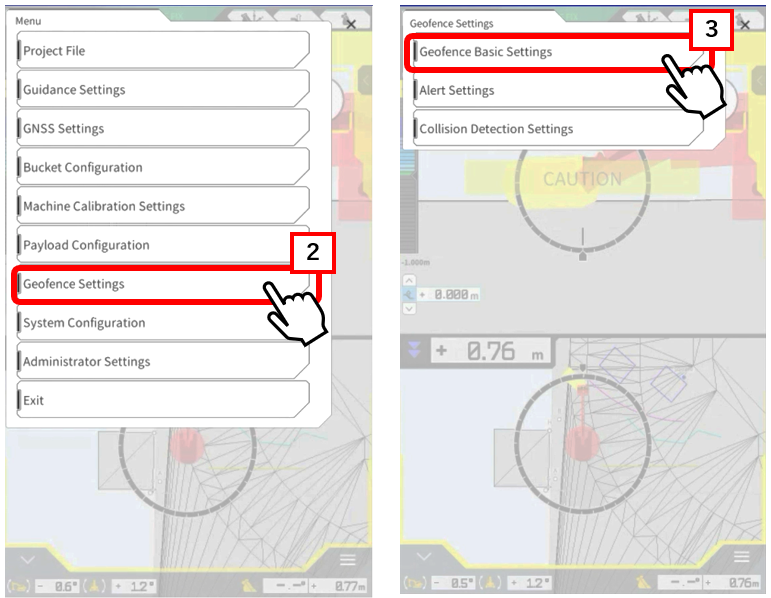

1. toccare il pulsante menu 【"1"selezionare】, 【"2" Impostazioni geofence】 nel menu, quindi selezionare 【"3" Impostazioni di base geofence.】

2. Selezionare 【"1" Tipo di geofence】 e procedere al passaggio successivo per effettuare le 【"2" Impostazioni di base (Raggio, Altezza, 2D o 3D, Tipo di avviso, Intervallo di rilevamento, Trasparenza e Colore).

*A titolo di riferimento, ecco la procedura per il tipo di cerchio.

Il tipo Muro è disponibile solo in 3D, con impostazioni predefinite per spessore e altezza.
Per il tipo Linea, solo 3D, è possibile impostare il raggio della linea centrale quando si collegano i punti A e B.

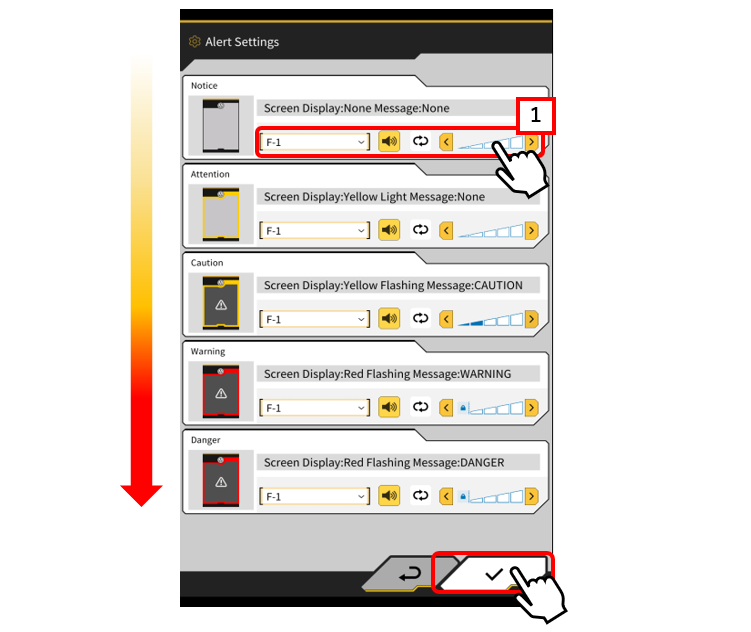

3. Dopo le impostazioni di base, impostare 【"1" Impostazioni di allarme】 per l'intrusione geofence e 【"2"Intervallo di rilevamento per ogni parte della macchina da costruzione】 per le impostazioni di rilevamento della spinta.

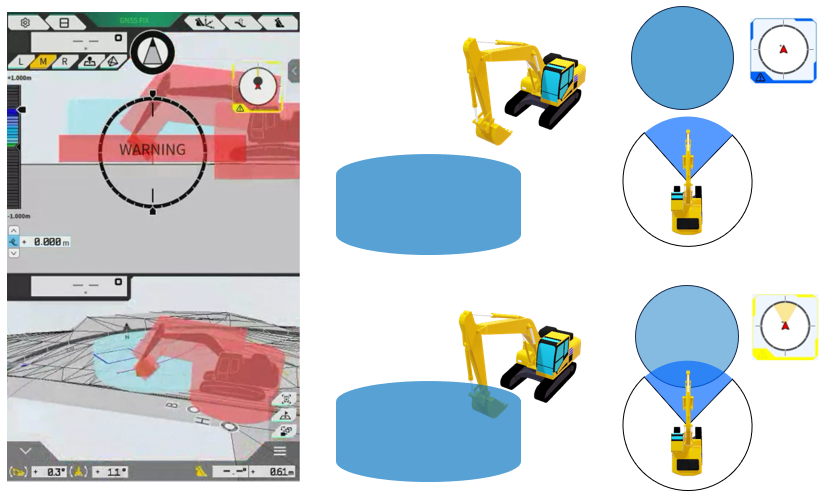

Impostazione di allarme: Si accende e suona sullo schermo quando la macchina rileva un'area di geofence creata dalla macchina.

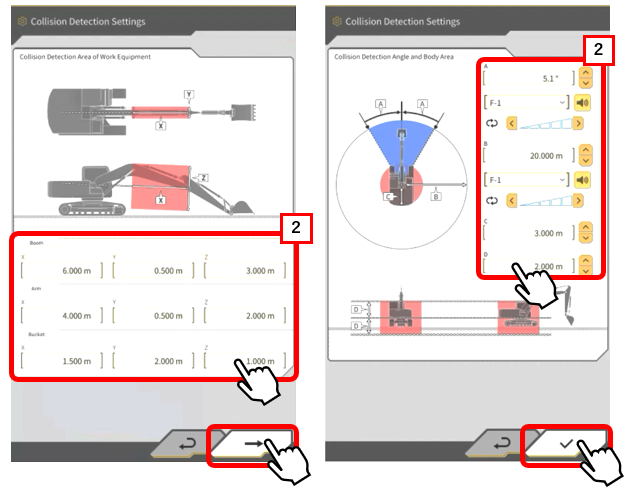

Impostazione del rilevamento delle collisioni: Facendo riferimento all'illustrazione, misurare e impostare il campo di rilevamento del braccio, della pala e della benna.

X: Lunghezza Y: Larghezza Z: Larghezza verticale
A: Area angolare del raggio di sterzata

B e C: raggio dal centro del corpo macchina

D: Altezza verticale rispetto al telaio girevole

Creazione di un geofence

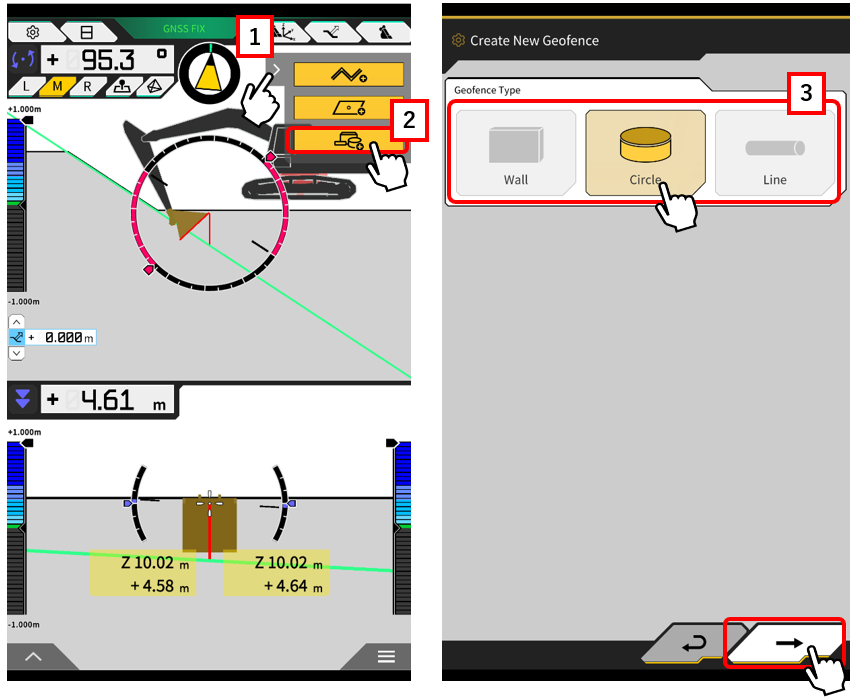

1. Toccare 【"1" l'icona di collegamento,】 quindi selezionare l'icona 【"2 "Crea recinto geoidico,】【"3" scegliere il tipo di recinto geoidico】 che si desidera creare, quindi procedere.

2. Confermare l'inserimento del nome, della cautela da impostare e dei valori di input necessari (dimensioni della forma, coordinate, ecc.) per creare la geofence, quindi verificare che la geofence creata sia presente nell'elenco.

Di seguito è riportata la procedura per il tipo di cerchio.

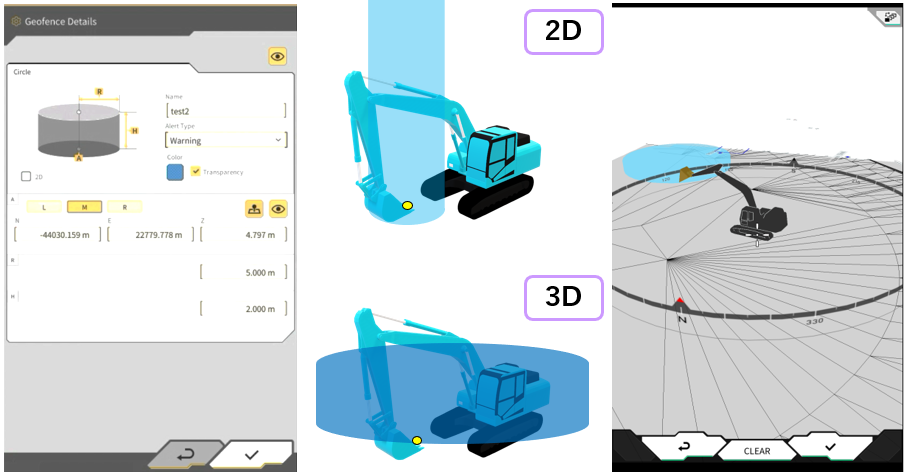

Inserire le coordinate del bordo di taglio o inserire direttamente i punti e il raggio R

Per il 2D: è possibile creare un'area circolare

Per il 3D: è possibile impostare l'altezza dell'area del cerchio.

Elenco di geofence

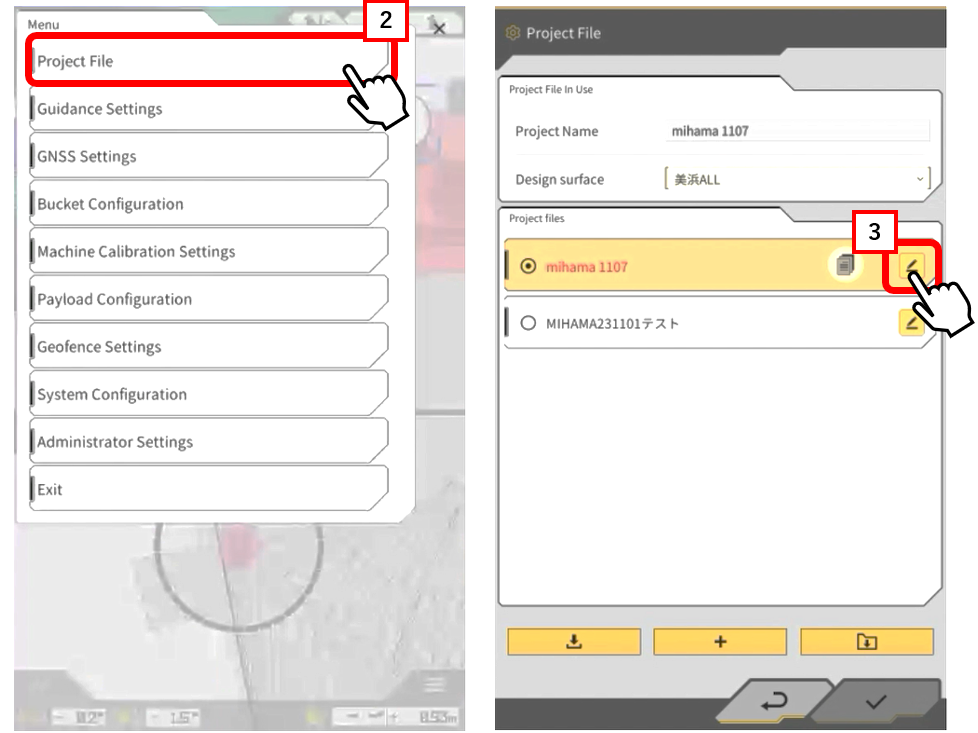

1. Toccare 【"1" nel menu e selezionare 【"2" File progetto】

2. Toccare 【"3" l'icona di modifica del progetto selezionato.

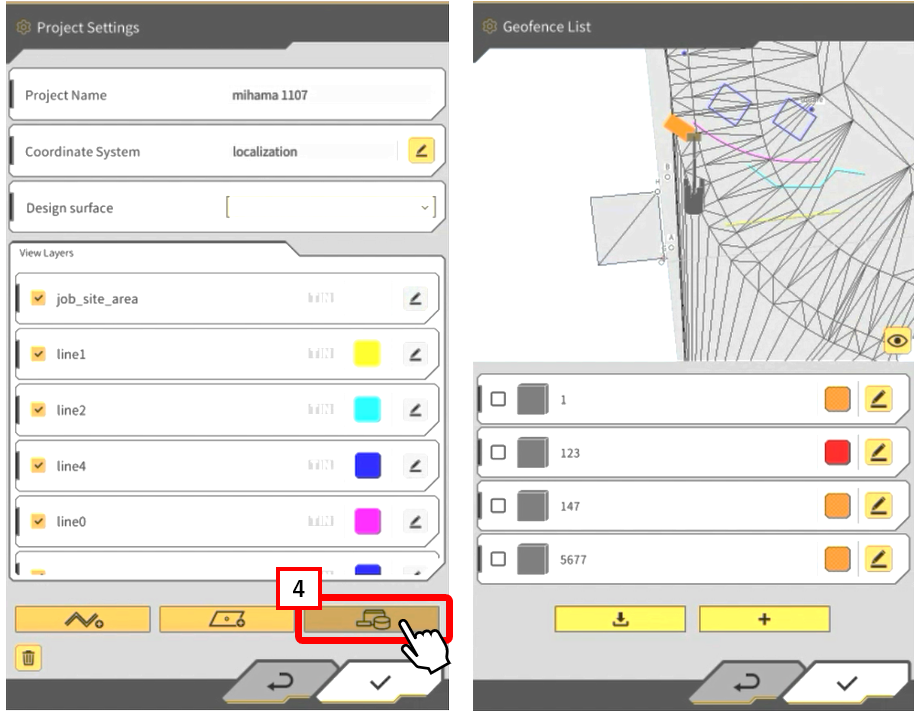

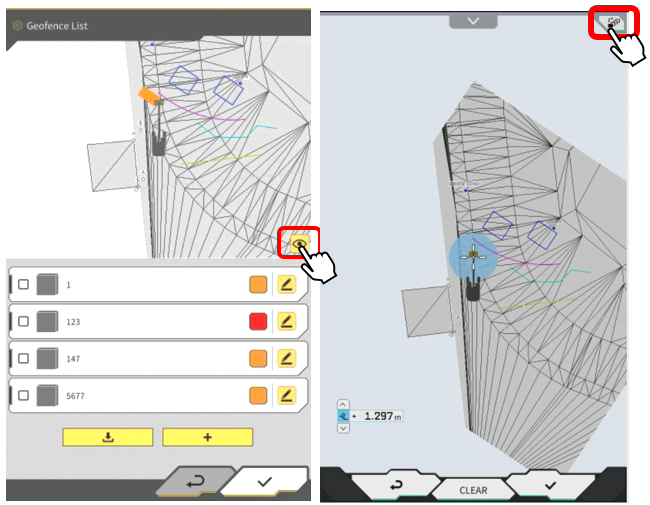

3.Toccare 【4" l'icona della recinzione geoidica】 quindi verrà visualizzato l'elenco creato.

Toccare l'icona per confermare la visualizzazione delle forme create.

4.Come controllare

 Se viene inserita una geofence con il rilevamento delle collisioni impostato, viene generato un avviso e l'operatore viene avvisato.

Integrazione

Modelli di geofence

Per il tipo di muro

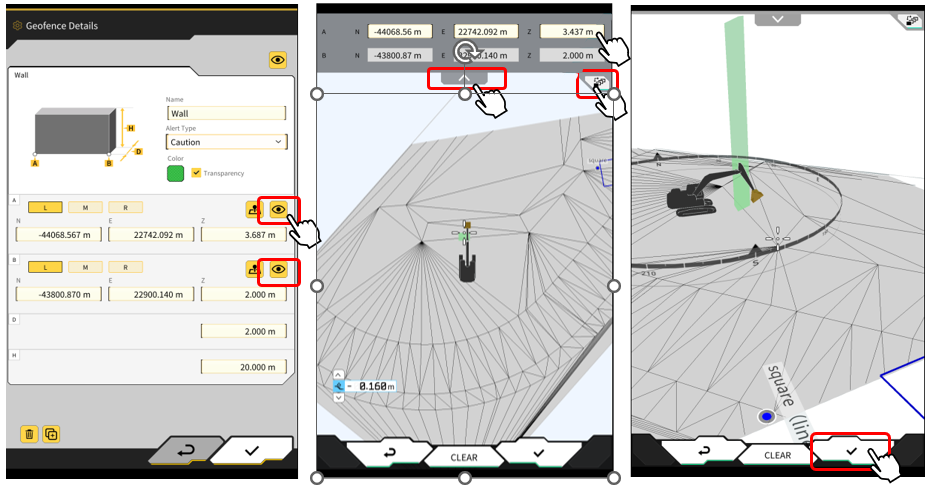

Dopo aver inserito le coordinate (punto di taglio o immissione diretta), determinare la lunghezza e la larghezza.

Inserire l'altezza (H) per specificare l'altezza del muro.

È possibile utilizzare l'offset per regolare l'altezza.

Per il tipo Linea

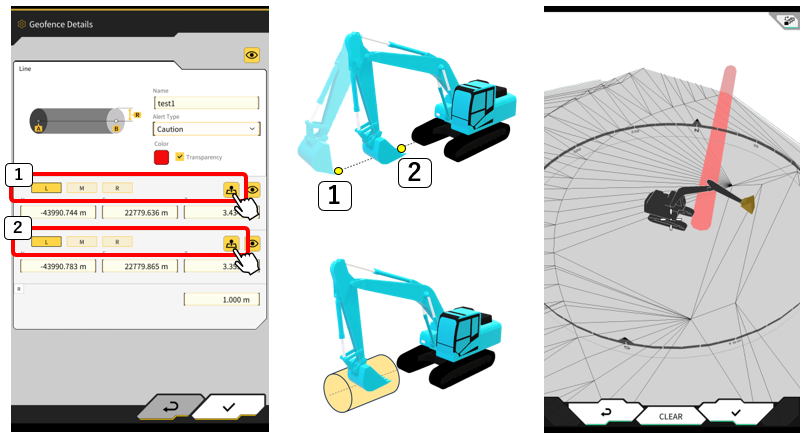

Ottenere i punti A e B dai punti di taglio o tramite immissione diretta e determinare il raggio centrato sulla linea tra i due punti.

L'offset è disponibile per regolare l'altezza.

Funzione di visualizzazione dell'area di rilevamento

Impostazione della visualizzazione dell'area di rilevamento

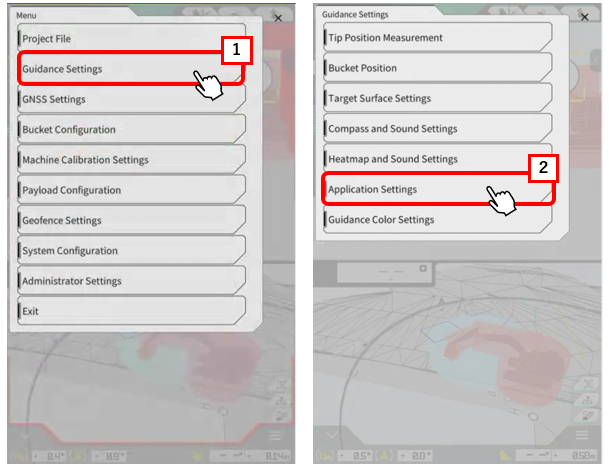

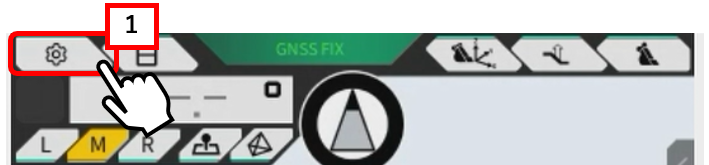

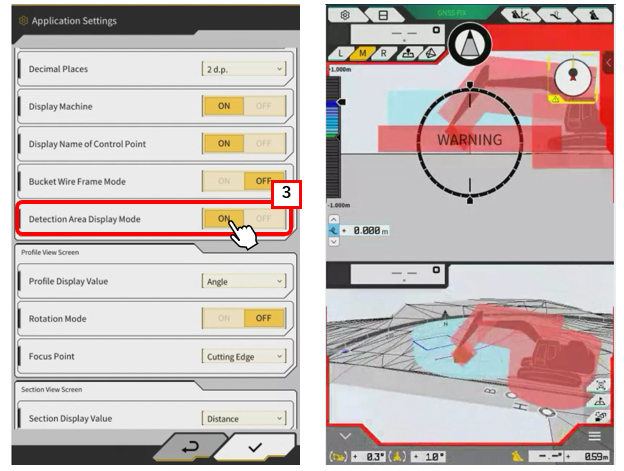

Selezionare 【”1"Impostazioni guida】 dal menu e attivare 【"3"la modalità di visualizzazione dell'area di rilevamento】 su 【”2"Impostazioni applicazione】.
È possibile visualizzare l'area di rilevamento della benna, del braccio, della barra e del corpo.

Funzione di trasferimento dati geofence

È possibile scaricare le aree di geofence create in Pilot (WEB) e impostarle in cantiere.

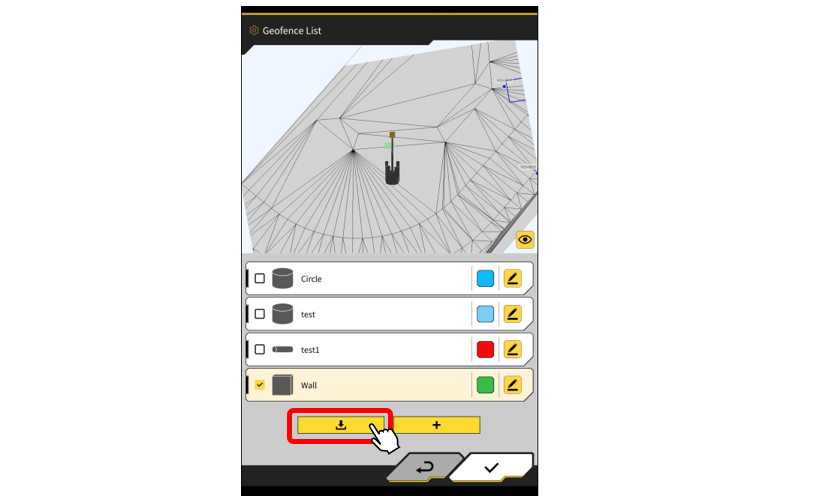

Toccare il pulsante Download per scaricare i dati della geofence e confermare che appaia nell'elenco.

Per il download è necessario un ambiente Internet.
