Come impostare un'area riservata all'interno del cantiere utilizzando un geofence (impostazione di PilotWEB)

Introduzione

Questo articolo fornisce una spiegazione dettagliata su come impostare aree di pericolo di contatto e aree di prevenzione delle deviazioni (geofence) sul cantiere in PilotWEB e condividerle con le attrezzature di costruzione 3DMG.

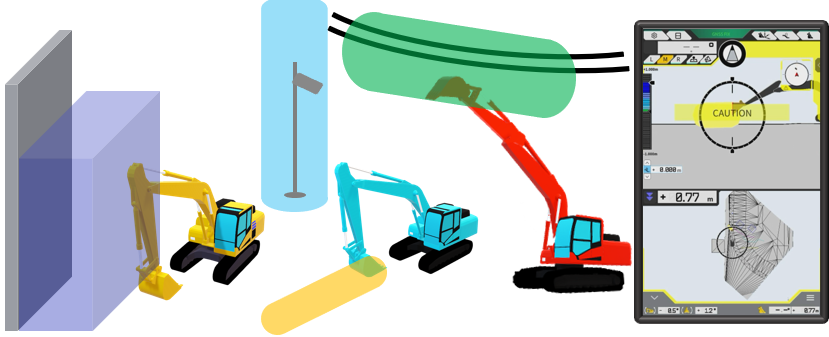

Impostando una geofence, l'area può essere chiaramente contrassegnata e si può essere avvisati quando ci si avvicina a un'area.
e l'applicazione per tablet emette un avviso sonoro per segnalare all'operatore il pericolo.

La funzione geofence potrebbe non funzionare correttamente a seconda dell'ambiente e delle condizioni di utilizzo.
Non fidatevi troppo di questa funzione e usatela solo dopo averne compreso il funzionamento e le condizioni d'uso.
Al momento non è disponibile per 2DMG mdoe, 2 Piece Boom e Swing Boom.

Procedure e spiegazioni

Preimpostazione

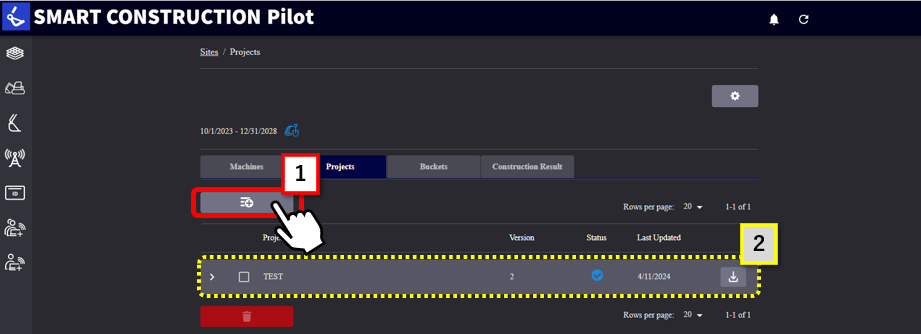

1. Importare i dati di progetto, ecc. da utilizzare per la costruzione in【“1” progetto】 nelle informazioni del cantiere e creare 【“2” dati di progetto】 in anticipo

Attivazione della modalità geofence

1. Selezionare il progetto e fare clic sul pulsante 【"1"simbolo dell'ingranaggio】 nell'angolo superiore destro dello schermo.

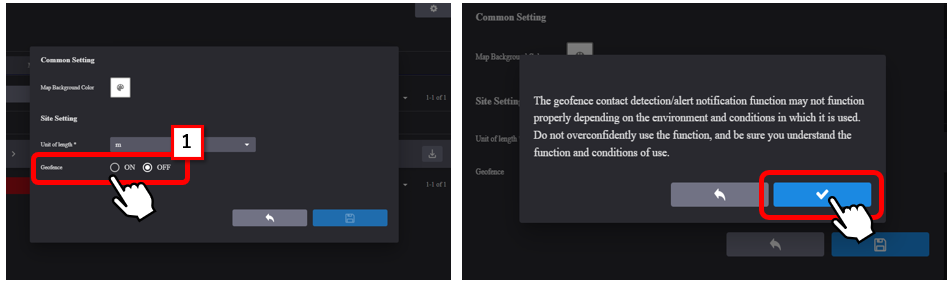

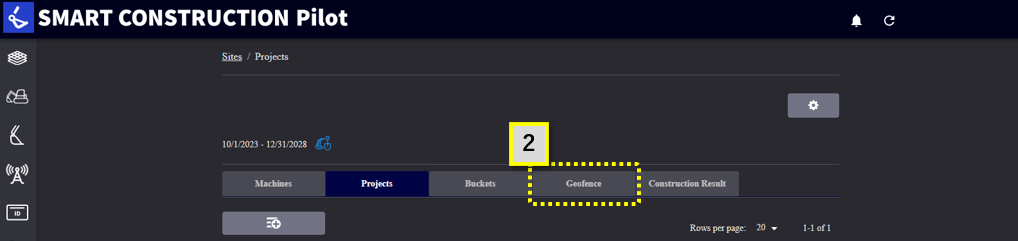

2. Attivare Geofence in 【“1” Impostazioni comuni】 e selezionare il segno di spunta dopo aver accettato le note sullo schermo, quindi verrà aggiunto 【“2” Menu Geofence】.

▼ Attivazione e accettazione del geofence

▼ Visualizzazione del geofence

Creazione dei dati del geofence

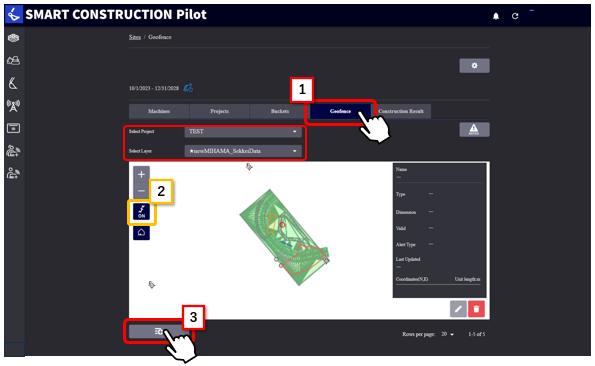

1. selezionare la scheda 【"1"Geofence】 e fare clic sul pulsante 【"3" Crea nuovo.】

2. Selezionare il progetto creato e il layer di dati importati e i dati di progetto appariranno sullo schermo.

Se i dati della planimetria sono inclusi nei dati importati, fare clic sull'icona 【“2” linea di lavoro】 per visualizzare la vista della planimetria sovrapposta.

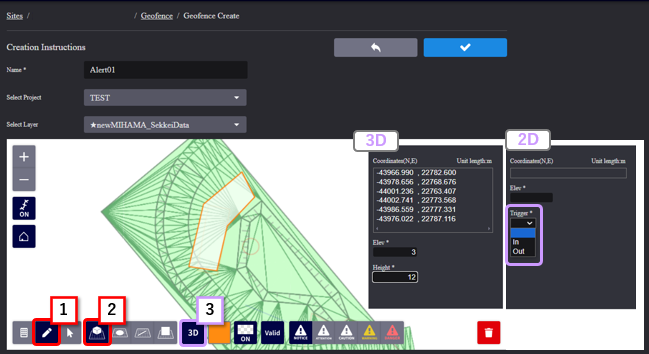

3. Dopo aver selezionato il nome dell'avviso, il progetto e il layer dei dati, fare clic sull'icona 【“1” punto】, selezionare il tipo【“2” geofence】, quindi scegliere il colore, la trasparenza ON/OFF e l'abilitazione/disabilitazione della geofence e disegnare sull'area.

Ecco come creare una polilinea come riferimento

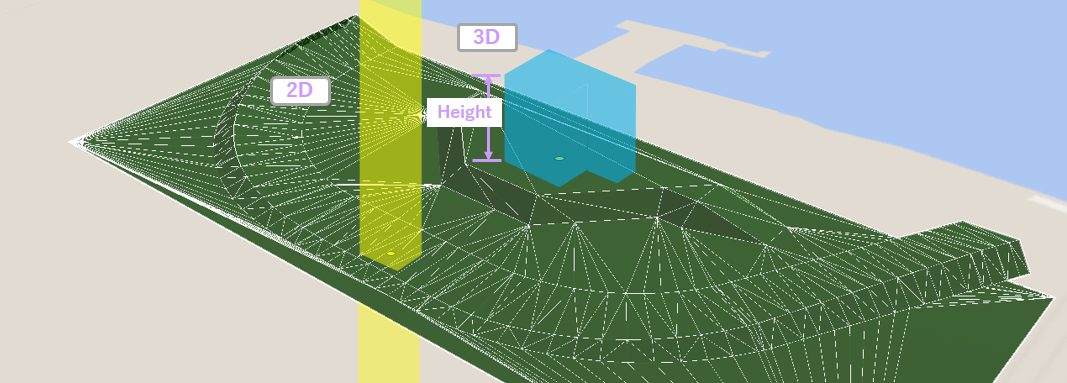

Tipo 【“3”】: 2D e 3D
Solo il 2D può essere utilizzato come trigger per l'avvicinamento all'area di avviso e per l'avviso di deviazione dall'a

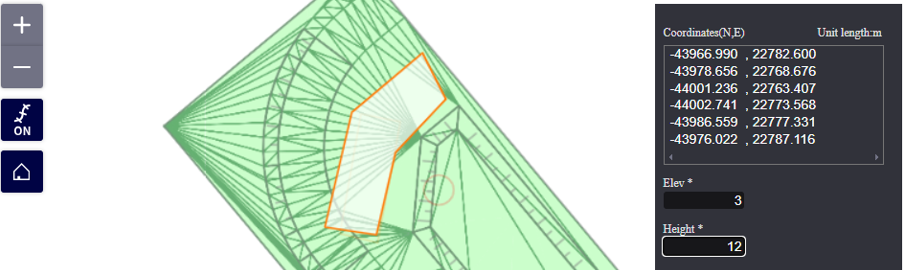

4. Dopo il disegno, inserire il valore di elevazione (in metri) in cui verrà posizionato l'avviso. Per i dati 3D, inserire l'altezza della recinzione.

Immagine

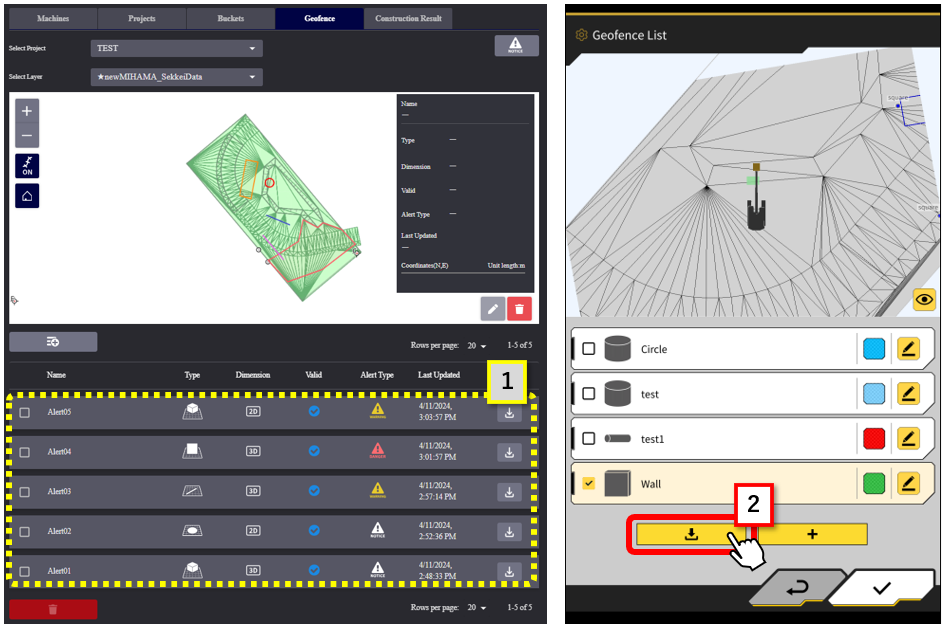

5. La geofence creata apparirà nell'elenco【“1” elenco geofence】 e può essere 【“2” scaricato dal lato tablet】.

Le attrezzature di costruzione 3DMG collegate al sito di progetto saranno disponibili per il download.

Integrazione

Tipi di geofence

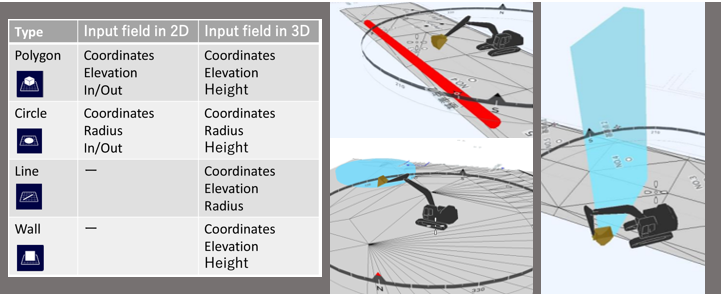

I tipi di creazione sono i seguenti.

Fare riferimento alla visualizzazione del lato macchina da costruzione dal basso.

Come creare i dati di geofence

Attenzione

Le geofence poligonali non possono essere modificate nell'applicazione per tablet.

Tipo di avviso

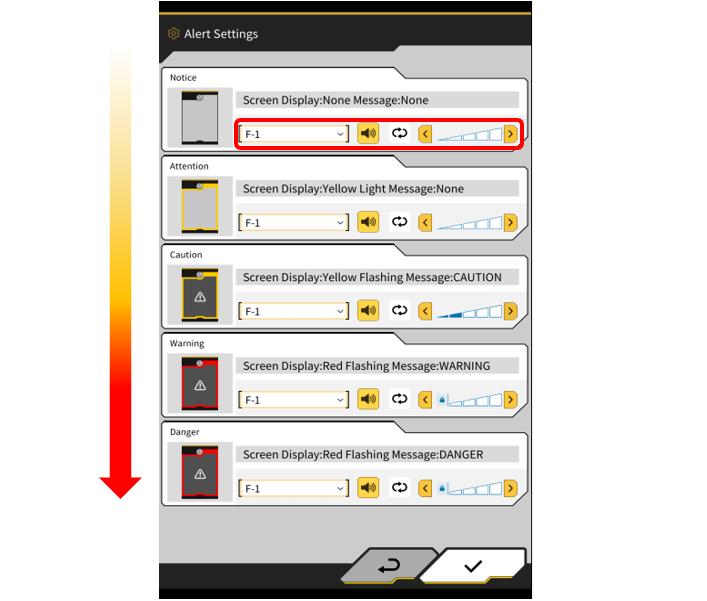

Quando viene rilevato qualcosa nell'area della geofence, l'area intorno allo schermo lampeggia in base all'avviso impostato.
