Come utilizzare la guida della macchina 2D.

Introduzione

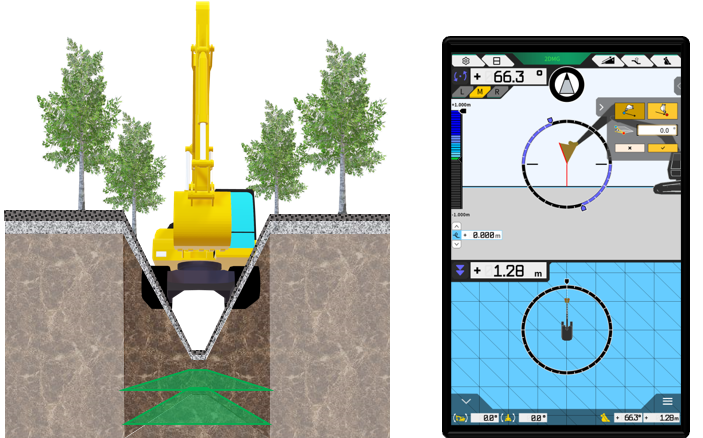

Questo articolo fornisce una spiegazione dettagliata su come generare una superficie di destinazione dalla postura del corpo del veicolo e costruirla senza utilizzare il GNSS.
Questo metodo dovrebbe essere utilizzato per costruzioni semplici in luoghi in cui l'integrazione satellitare è difficile (ingegneria civile urbana).

Quando si utilizza la funzione 2DMG, non è possibile acquisire i dati storici della costruzione

Procedure e spiegazioni

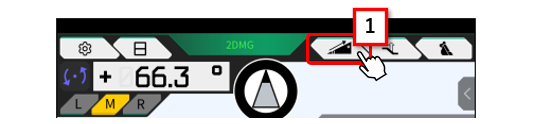

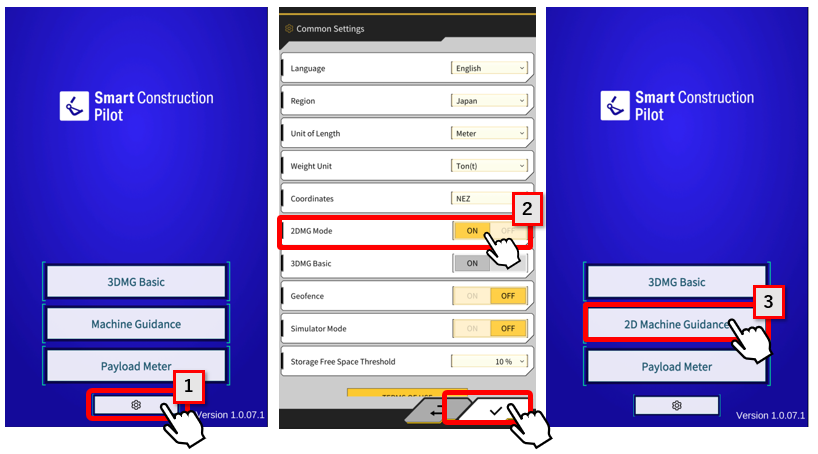

1. Selezionare 【"1" Impostazioni】 e 【"2" accendere】 la Modalità 2DMG
　Dopo aver toccato il segno di spunta, la guida macchina passerà a 【"3 ”Guida macchina 2D. 】

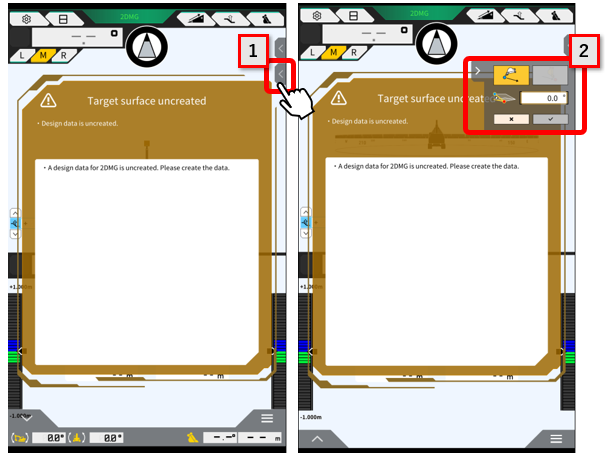

2. All'avvio vengono visualizzate le istruzioni per la creazione della superficie di destinazione.
【"1" Toccare la finestra secondaria per visualizzare 【"2" il menu di creazione dei dati.】

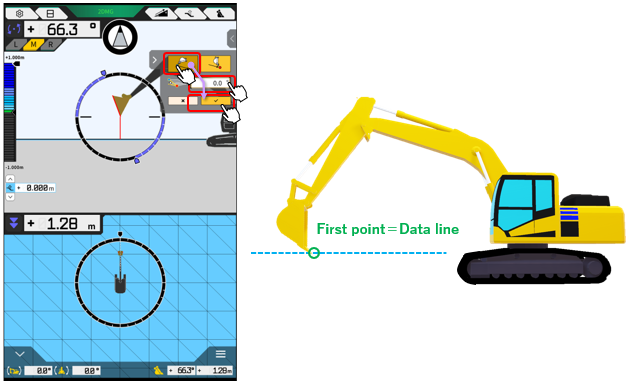

1) Se si desidera creare un angolo arbitrario (pendenza) o un piano, immettere prima l'angolo.
Per i piani: 0°.
Per una pendenza: ad esempio 45°

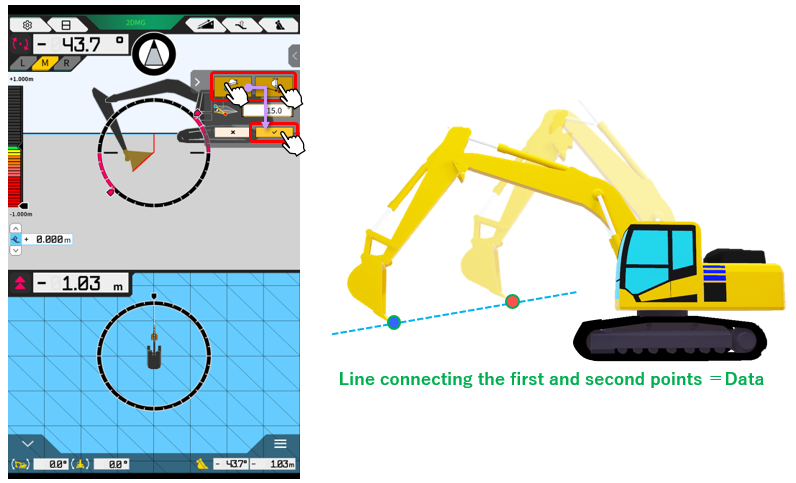

2) Se la linea di scavo è già stata determinata, posizionare la benna nel secondo punto e toccare l'icona della benna.

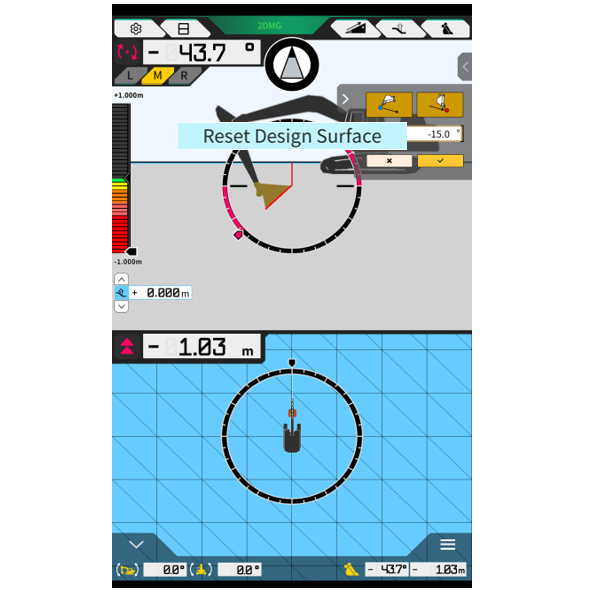

Se si verifica un'anomalia dovuta al movimento o all'oscillazione dal punto creato, ricreare il piano di progetto e quindi utilizzare la funzione di guida.

Integrazione

・Funzione Offset

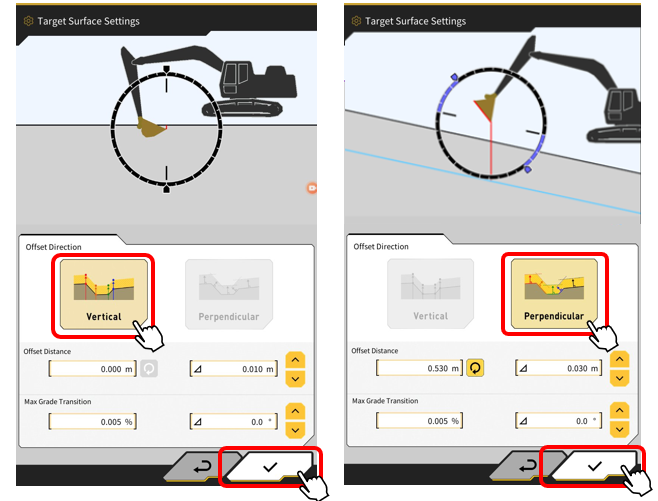

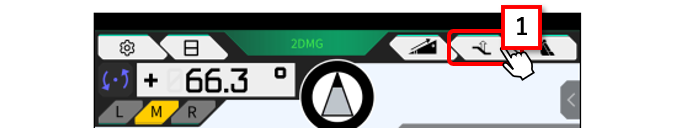

Toccando l'icona 【"1" Offset】e creando una linea di scavo di base dal punto di riferimento, si sfalsa l'altezza dalla linea.

・Conversione dell'unità di misura

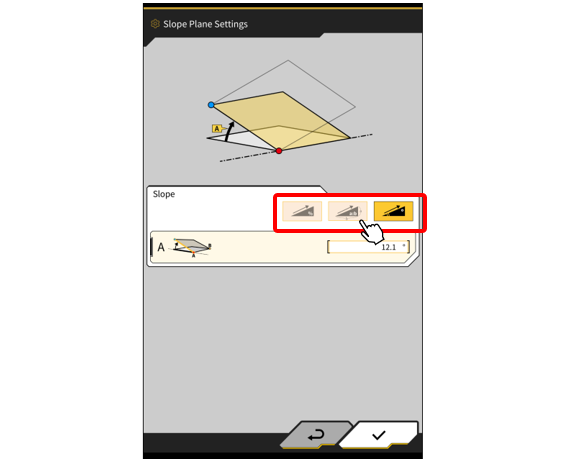

Selezionando l'icona 【“1” Inclinazione】 è possibile modificare l'unità di misura dei dati creati.

・Attenzione per la ri-creazione dei dati

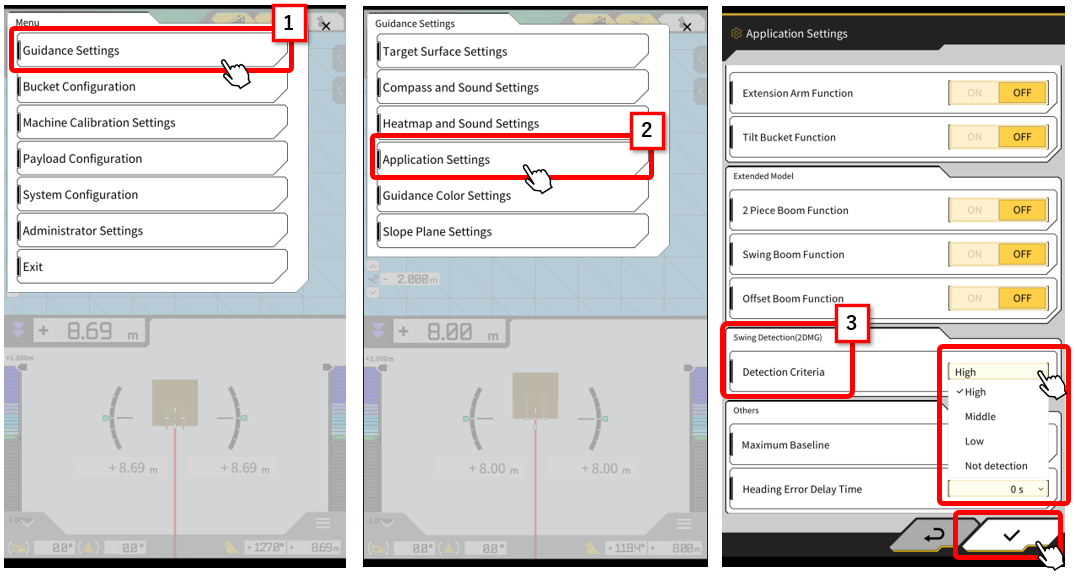

Dopo aver selezionato 【"1" Impostazioni guida】 dal segno di ingranaggio, è possibile selezionare il Rilevamento oscillazione (2DMG) in 【"2"Impostazioni applicazione】 e impostare 【3 ’Criteri di rilevamento】 dalla velocità di oscillazione.

Poiché la superficie di progettazione viene creata dalla postura al momento dell'acquisizione del punto, non si presume che i dati creati possano essere utilizzati in modo continuo dopo lo spostamento o l'oscillazione dal punto.
