ガイダンスで使用するデータを直接タブレットに取込みたい

質問

Smart Construction 3DMG で使用するデータファイルを直接タブレットに取り込みたい。

利用ケース1

施工現場のインターネットの環境が悪く、Pilot(Web)からプロジェクトデータを転送することが難しい場合に利用ができます。

利用ケース2
Pilot(Web)キャリブレーションデータをダウンロードしタブレット内に取込み復元作業を行う場合に利用が出来ます

利用ケース3
バケットファイル・ジオフェンス機能で作成したジオフェンスデータをタブレット内に取り込む場合に利用が出来ます

解説/処置例

利用するデータのダウンロード方法(施工データ)
・プロジェクトファイル（RPZファイル）のダウンロード

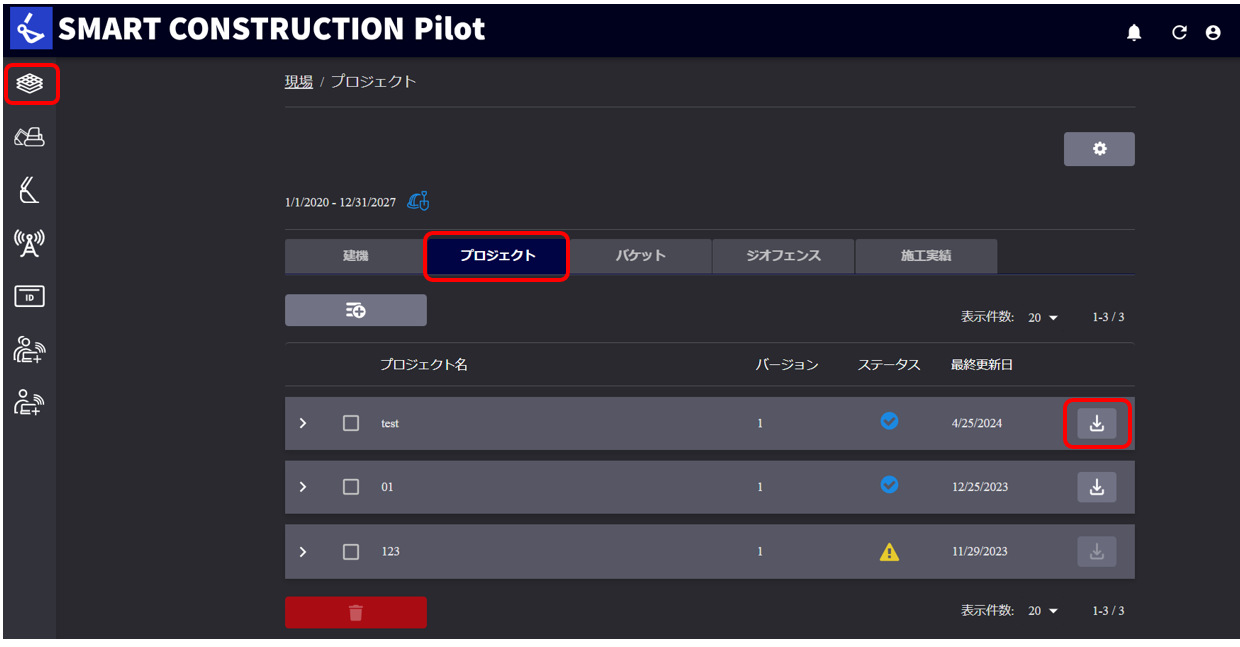

１．Customer portal 内のPilot（Web）から設計データ等をアプリ専用ファイルに変換したRPZファイルをPC内にダウンロードします。　

プロジェクトをクリックし、変換は完了したファイルをダウンロードします

タブレットへの取込み方法

１．タブレットとPCをUSBケーブルで接続します

データ転送可能なUSBケーブルをご使用ください

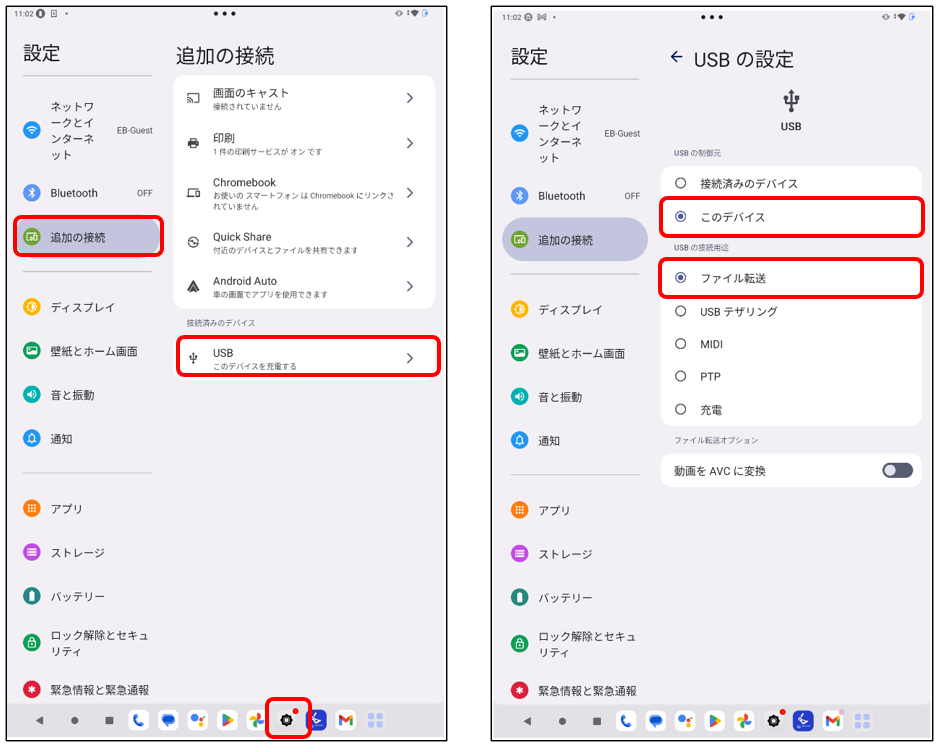

２．設定内の接続デバイスをタップし、USB・ファイル転送に設定しファイルを転送できる状態にします。

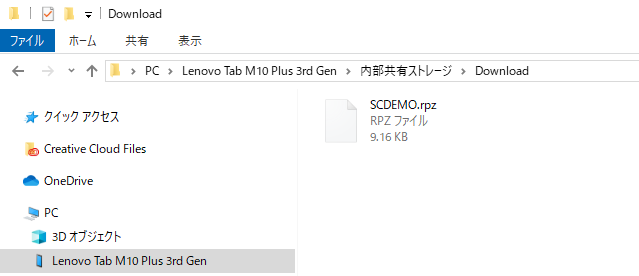

３．PC/タブレット/内部共有ストレージ/Downloadにアクセスし、ドラッグ＆ドロップ等でデータを取込みます。

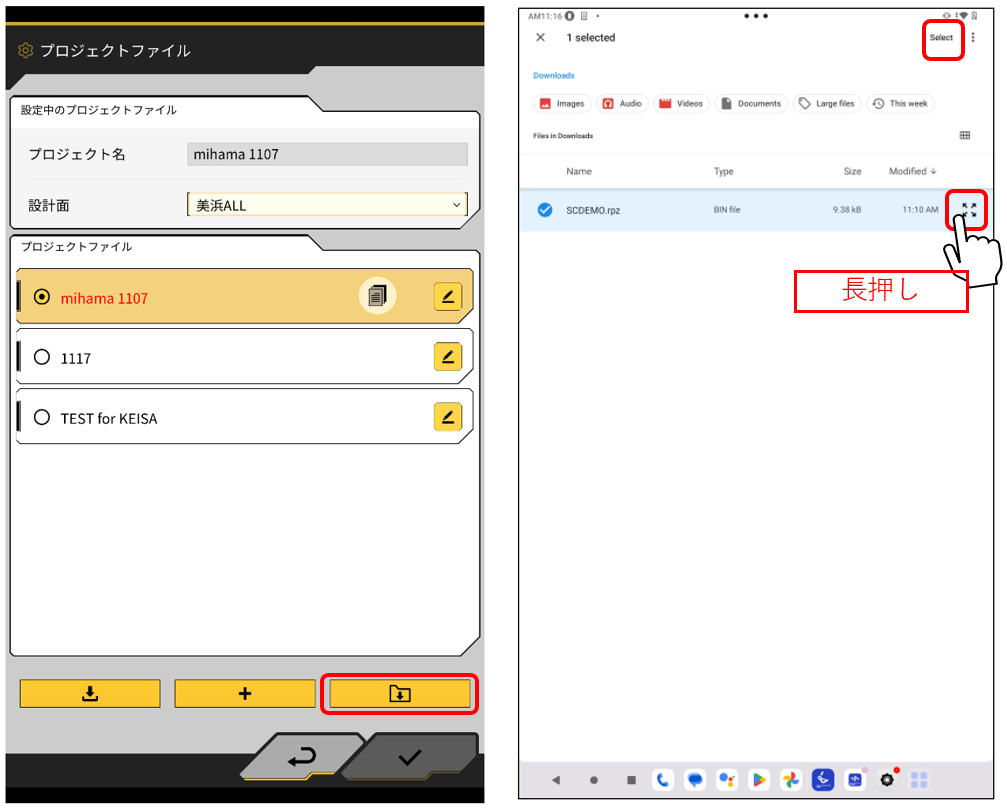

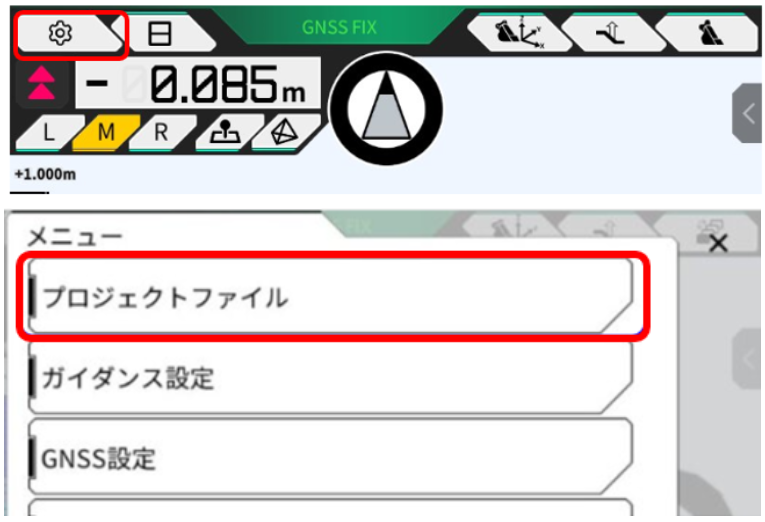

４．取り込だRPZファイルは下記の手順からタブレット内のダウンロードフォルダにアクセスができ、取り込みができます。
長押し後、Selectをタップします

補足

キャリブレーションファイルを利用した復元

Pilot（Web）に保存されたキャリブレーション情報をダウンロードし復元作業を行う場合は
ダウンロードファイルにキャリブレーションデータを入れることで復元が可能です。

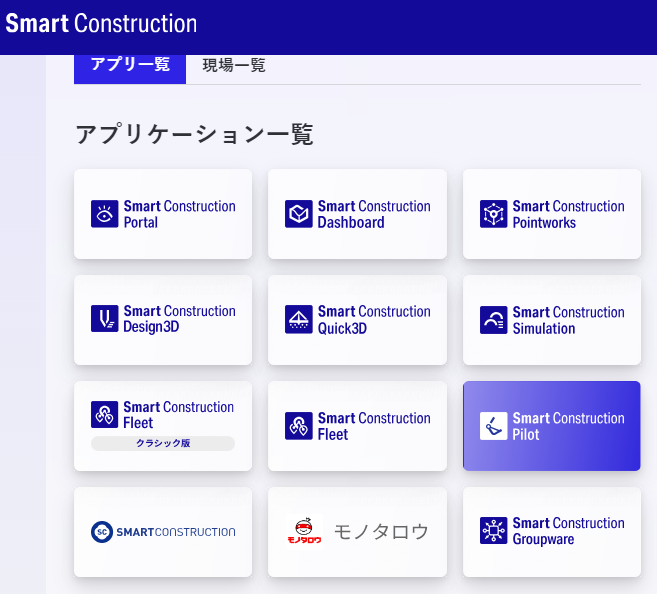

１．Customer portal 内のPilot（Web）を選択します。

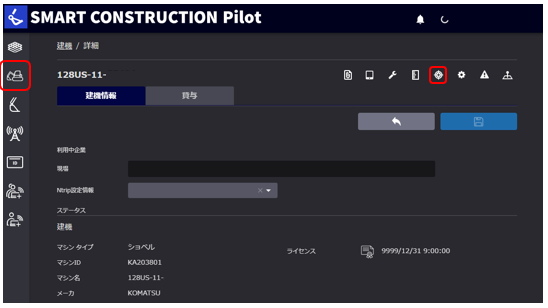

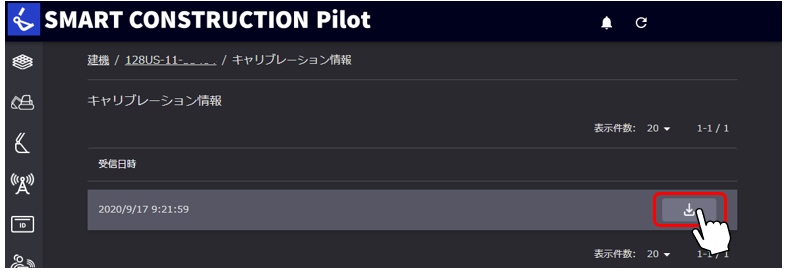

２．サイドメニューの建機アイコンをクリックし対象のマシンを選択後、キャリブレーション情報（下記のアイコン）をクリックしダウンロードします。

３．タブレットへの取込み方法を参考にDownloadにアクセスし、ドラッグ＆ドロップ等でデータを取込みます。

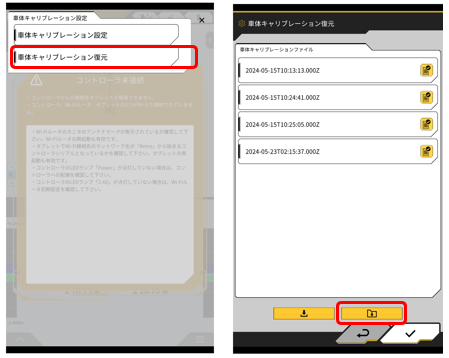

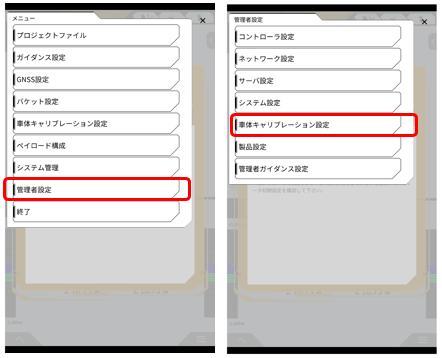

４．取り込んだキャリブレーションファイルは、メニュー内の管理者設定をタップし、車体キャリブレーション設定を選び、車体キャリブレーション復元メニューに入ります。
ダウンロードアイコンをタップし取込んだファイルを長押し、選択をタップすることで取り込むことができます

バケットファイル・ジオフェンスデータの取込み
タブレット内のダウンロードフォルダではなく指定フォルダにインポートすることで利用が可能です。
バケットデータ

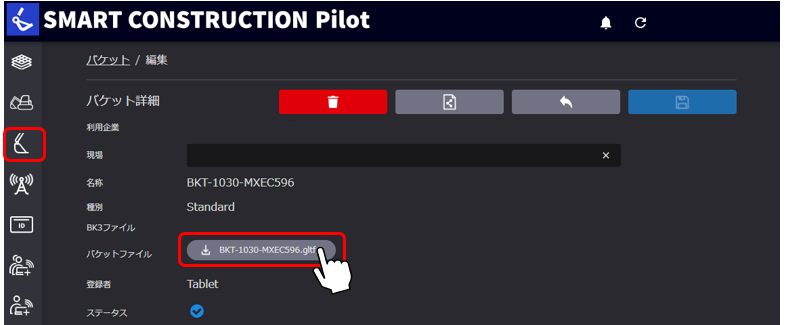

1)Pilot（Web）よりバケットアイコンをクリックしインポートしたバケットファイルを選択し、バケット詳細にあるデータをクリックしファイルをダウンロードします。


ジオフェンスデータ

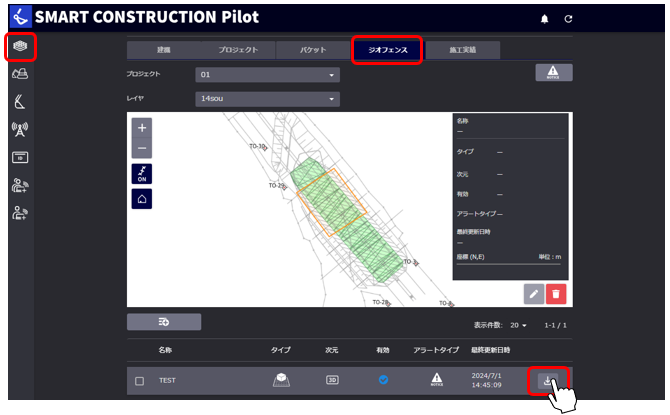

2)Pilot（Web）より現場プロジェクトに入り、ジオフェンスタブをクリックし、作成したジオフェンスデータをインポートします

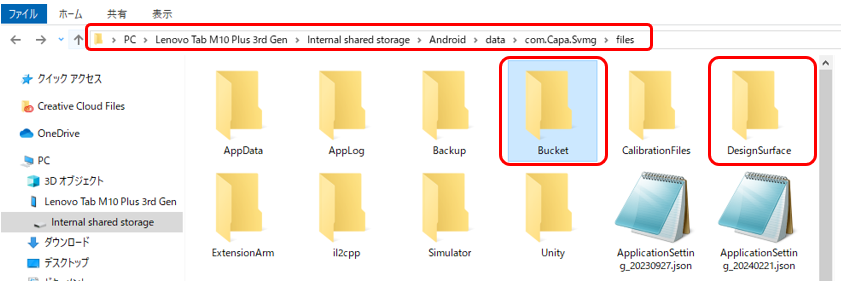

各データのタブレット内での格納先は以下となります。
バケットファイル
Lenovo tab / Android/ data / com.Capa svmg / files /Bucket

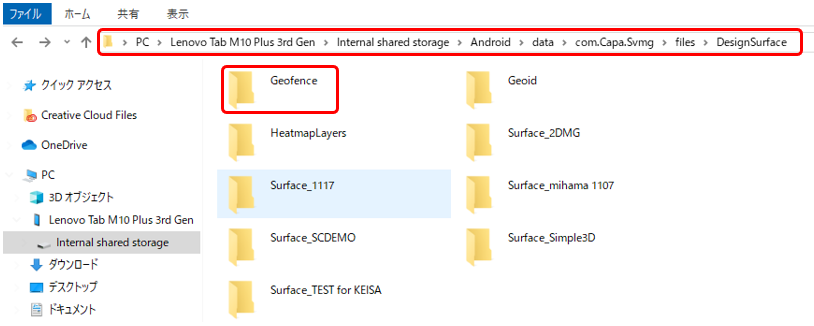

ジオフェンスデータ
Lenovo tab / Android/ data / com.Capa svmg / files /DesingSurface /Geofence
