正対コンパスが機能しない(グレーアウトする)

質問/現象

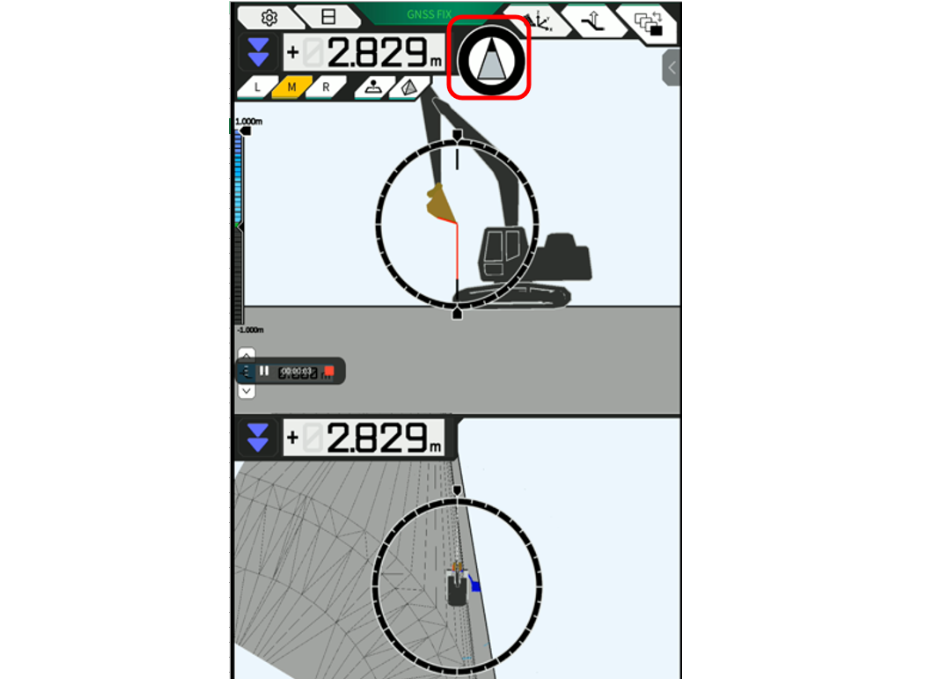

• Pilotアプリ使用中、正対コンパスがグレーアウトして動かない。
• Pilotアプリの正対コンパスの使用方法が分からない。

回答/原因

• 正対コンパスがグレーアウトしている場合、正対させたい「目標面」を選択していない可能性があります。
• 正対コンパス機能にチェックされていない可能性があります。



処置/解説

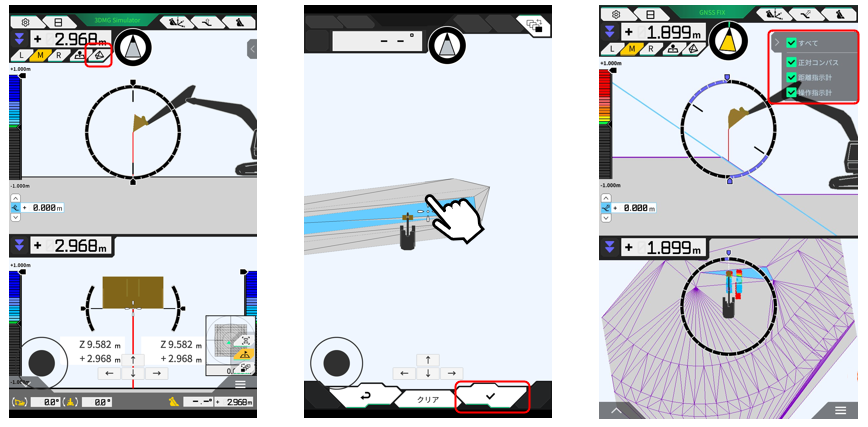

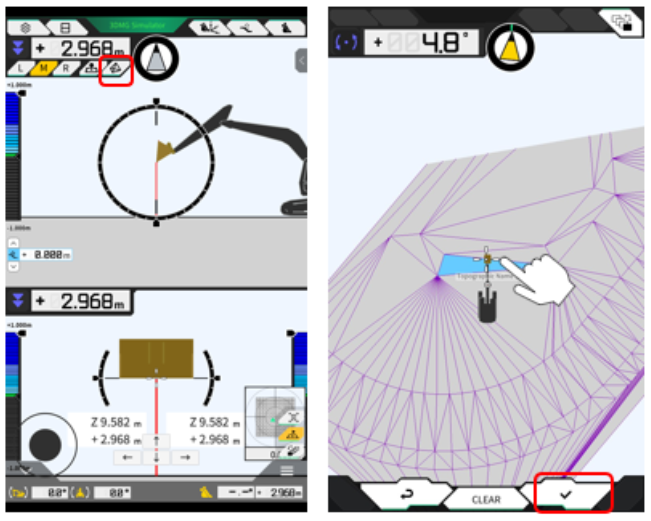

• 画面の三角錐のアイコンをタップします
• 切り替わった設計データの画面で中心のターゲットが目標面に入るように選択します
• 右下の「レ」ボタンで決定します
• 施工画面に戻ってきた際に、縦断・横断図にて選択した設計TINの線が水色になっていれば選択された状態となります

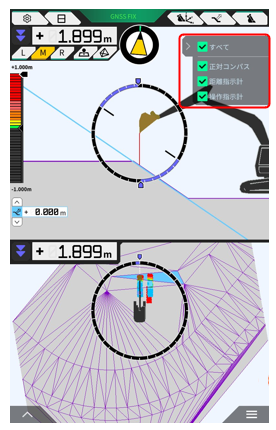

• サブメニューよりコンパス機能にチェックを入れます。


•

補足

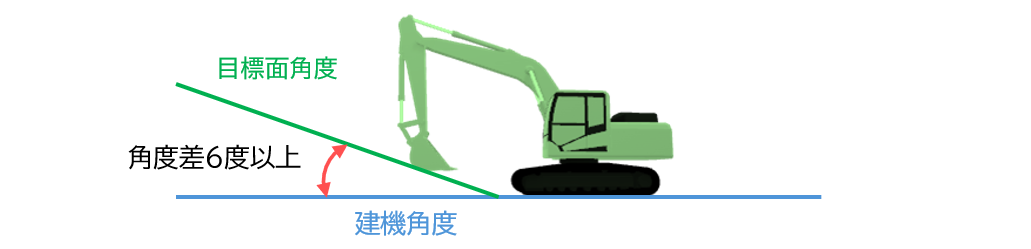

正対させたい面と車体の角度差が６度以上から正対角の計算がされます。

6度以下の場合、正対コンパスはグレーアウトのままで機能しません。
