エラー表示「GNSSアンテナ未検出」が表示される

現象

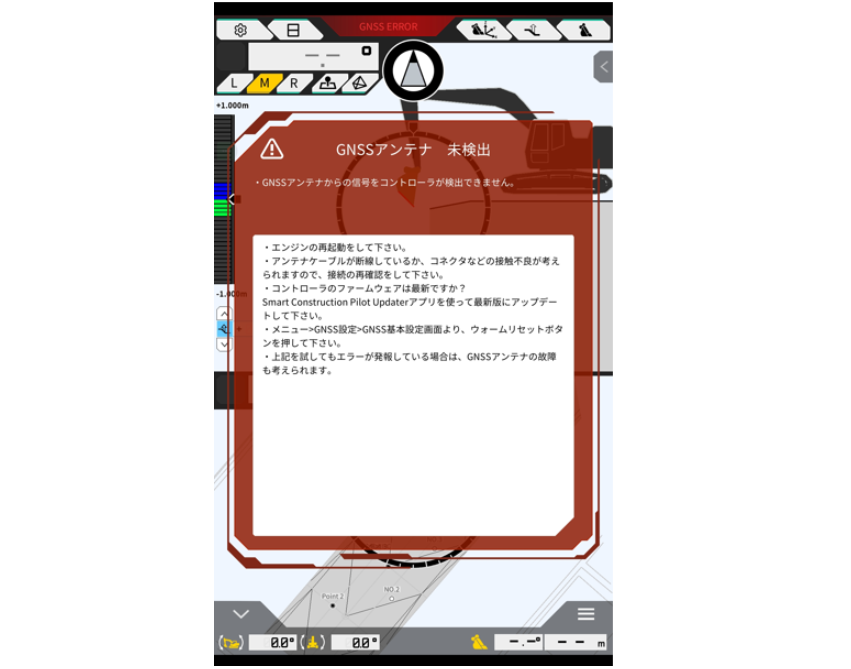

GNSSアンテナ未検出のエラーがタブレットアプリに表示される

原因

• GNSSアンテナからの信号をコントローラが検出できません。

処置例

GNSSの状態を確認

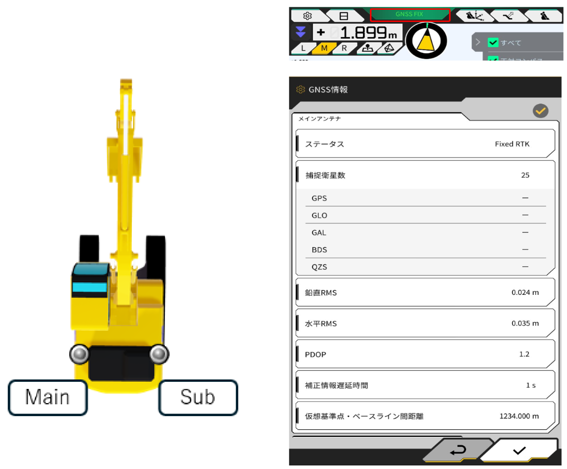

GNSSのステータスをタップすると、メインアンテナとサブアンテナの状態が表示されます。
不良の場合は 「INVALID 」と表示されます。

GNSS受信のリセット

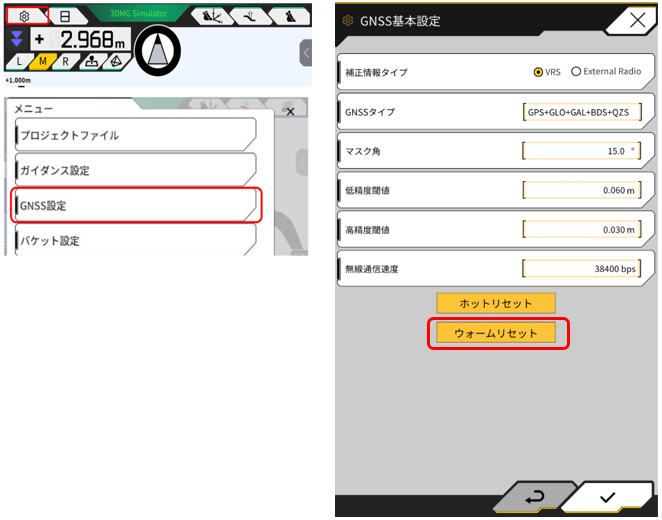

メニュー（ギアアイコン）をタップし をタップし、メニューのGNSS設定を選択します。

GNSS設定のGNSS基本設定をタップし、ハードリセットボタンをタップします。
ウォームリセットボタン

ケーブルの再接続

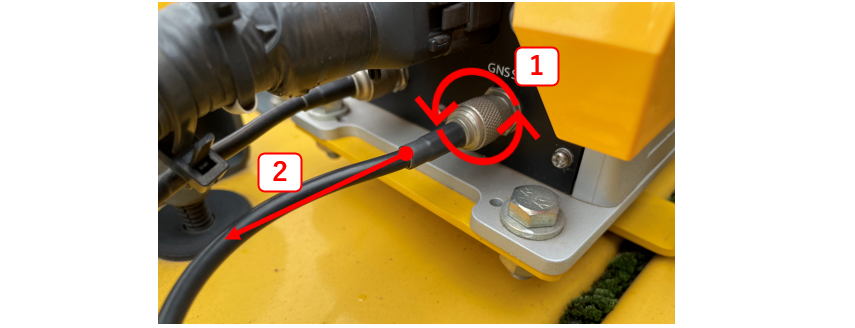

キーOFF後、コントローラに接続されているケーブルを取り外し、再度接続します。

点検後のエンジンの再始動
エンジンを再始動しても問題が解決しない場合、アンテナの不良、アンテナケーブルの断線、接触不良等が考えられます。

アンテナケーブル・アンテナの不具合の切分診断【サービス員向け】

アンテナの脱着はキャリブレーション時に固定しているブラケットを動かす可能性があるため、アンテナケーブルを通じて不具合診断をすることを推奨します。

メインアンテナにエラーが発生している場合

確認作業	エラー内容	故障
Step1 コントローラ直近の アンテナケーブルのメインとサブを入替える	変化なし メインアンテナがINVALIDエラー	コントローラ不具合の可能性
	変化あり サブアンテナがINVALIDエラー	メインアンテナの端末またはメインアンテナのケーブル故障の可能性　Step2へ
Step2 入替えた状態で、それぞれのアンテナからケーブルを外しメインとサブを交換して装着する	メインアンテナがINVALIDエラー	メインアンテナ故障の可能性
	サブアンテナがINVALIDエラー	サブアンテナのケーブル故障の可能性

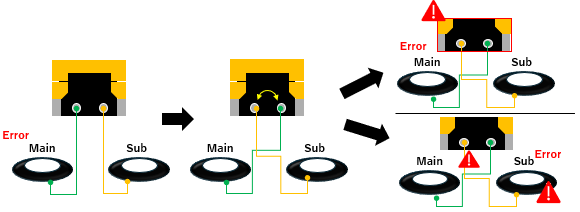

Step1

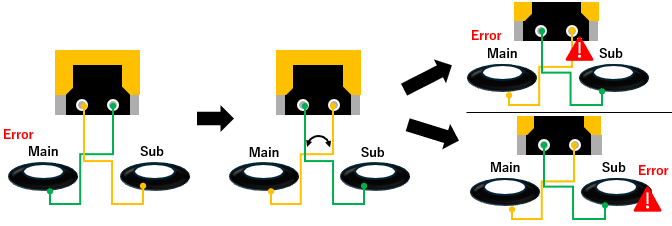

Step2

サブアンテナにエラーが発生している場合

確認作業	エラー内容	故障
Step1 コントローラ直近の アンテナケーブルのメインとサブを入替える	変化あり メインアンテナがINVALIDエラー	サブアンテナの端末またはサブのケーブル故障の可能性　Step2へ
	変化なし サブアンテナがINVALIDエラー	コントローラ不具合の可能性
Step2 入替えた状態で、それぞれのアンテナからケーブルを外しメインとサブを交換して装着する	メインアンテナがINVALIDエラー	サブアンテナのケーブル故障の可能性
	サブアンテナがINVALIDエラー	サブアンテナの端末故障の可能性

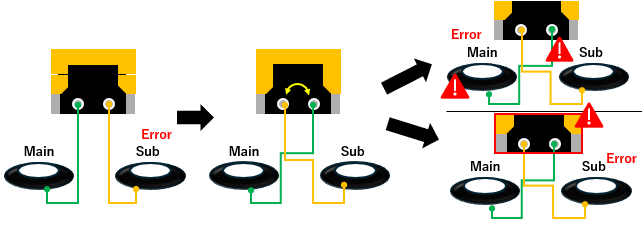

Step1


Step2
