ペイロードの計測、実績反映ができない

現象

Smart Construction 3D Machine Guidance のペイロードで下記のような状況の場合の対応方法を解説します。

・計測重量が表示されない

・計測重量が実際と合わない

・ダンプが表示されない

・積み込み回数が実際と合わない

基本設定は下記を参照願います。

　【オペレーター】ペイロード機能（Smart Construction Fleet）

　　 ペイロードを利用する為の準備設定をしたい

　【管理者】ペイロード機能（Smart Construction Fleet）

　　 運搬する土量とダンプトラックの積載量を管理したい　　

現象と各作業位置の関係は下記表のとおりです。

現象	下記(1)～(5)は各確認位置を示したものです
	(1) Fleet側 現場作成確認	(2) 端末側 タブレット確認	(3) 機械側 圧力センサ確認	(4) 施工側 操作方法確認	(５) インターネット環境
計測重量が表示されない		〇	〇
計測重量が実際と合わない		〇	〇	〇
ダンプが表示されない	〇	〇			〇
積み込み回数が実際と合わない				〇
Smart Construction Fleetに実績が反映されない	〇	〇			〇

要因と対応方法を下記に示します

(1)Smart Construction Fleet側_現場作成確認
現象	対応
・ダンプが表示されない ・Smart Construction Fleetに実績が反映されない	・ペイロード計測で履歴データを残したい場合 Fleet連携が必要になります SmartConstructionFleetの連携について

(2)端末側_タブレット確認
現象	対応
計測重量が表示されない （タブレット端末の容量がひっぱくしていないですか）	端末側のキャシュの削除方法を下記参照願います タブレットの動作が遅いが改善する方法はありますか？

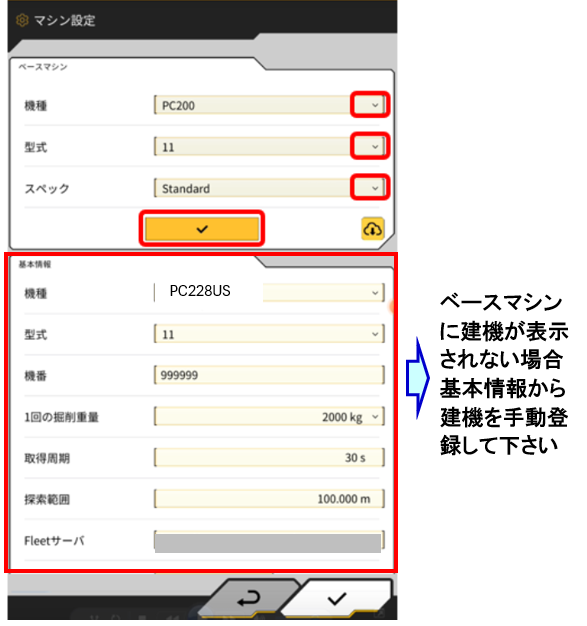

計測重量が表示されない （ベースマシンの建機登録されていますか）	・ベースマシン建機登録について下記参照願います ペイロードメータの設定 ・ベースマシンに建機が表示されない場合 ⇒基本情報から建機を手動登録してください

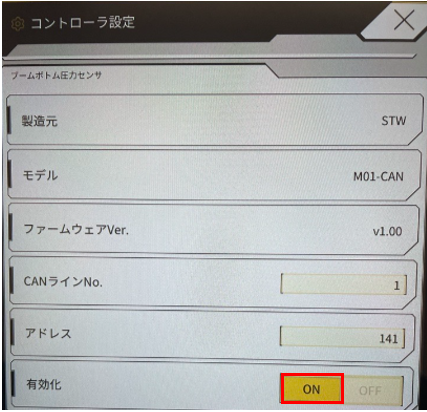

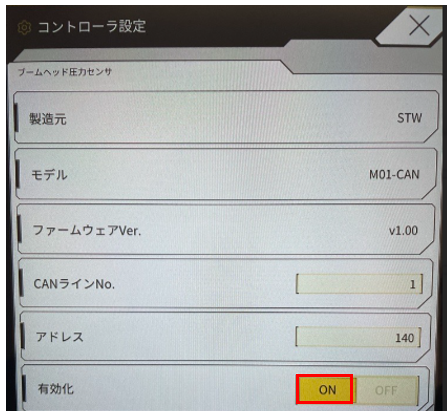

計測重量が表示されない  （圧力センサONになっていますか）	ブームヘッド圧力センサ、ブームボトム圧力センサ  ONになっていますか メニュー＞管理者設定＞パスワード入力>コントローラ設定＞上記圧力センサONを確認
計測重量が実際と合わない （バケット重量設定はされていますか）	バケット重量設定について下記参照願います ペイロードのバケット重量設定
ダンプが表示されない	ペイロード計測で出力履歴データが必要な場合 下記参照願います ダンプリストがタブレットに表示されない
	ペイロード計測で出力履歴データが必要でない場合 「スタンドアロンモード」をONにする 「Default Dump」を使用し計測して下さい 下記参照願います Smart Construction Fleetと連携することなく、ペイロードでダンプを表示させることはできますか？

(3)機械側_圧力センサ確認
現象	対応

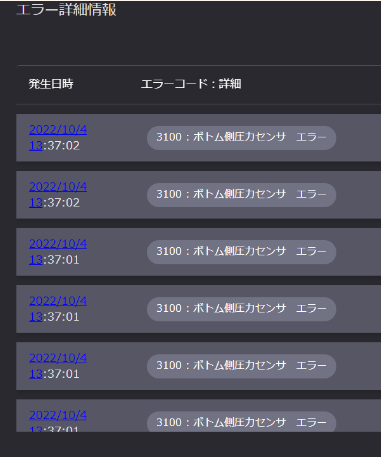

計測重量が表示されない  （ボトム側圧力センサのエラー）	コネクターセンサの接続・配線の抜けが無いかをご確認ください。  ※正しく接続されている場合は、センサの故障も考えられます。

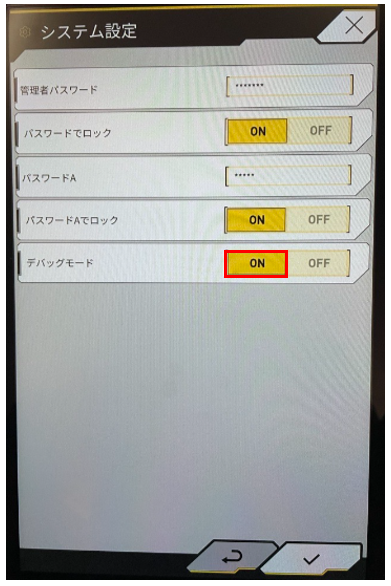

	デバックモードで圧力センサの値を確認。 メニュー＞管理者設定＞パスワード入力>システム設定＞デバックモードONへ 圧力センサについては参考値があります  正常なセンサであれば、Bottom：12~15程度 　　　　　　　　　　　　Head  ：０～２程度 すべての機種で似たような値になります。基準値から大きく外れる場合は、センサ不良が疑われます。

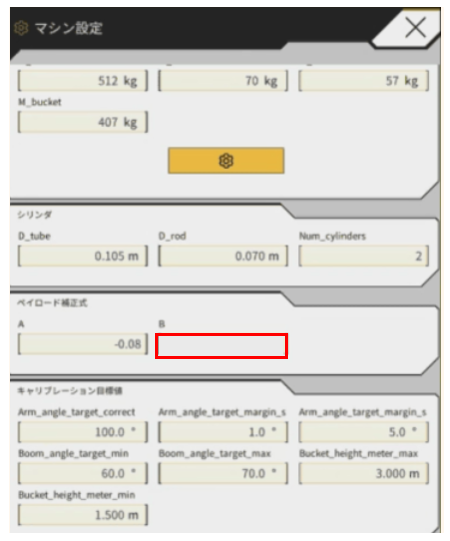

計測重量が実際と合わない （補正値Bに異常値） 基本設定＞ショベルマーク＞マシン設定画面＞補正式B	キャリブレーションを実施して下さい ペイロードのキャリブレーションでは、どのようにショベルを操作をすればいいですか？ 上記で復帰しない場合は、センサーの系の不具合も考えられますので確認して下さい
計測重量が実際と合わない （補正値Bに異常値）	ブームヘッド圧力センサとブームボトム圧力センサの取り付けが逆になっていないかを確認して下さい

(4)施工側_操作方法確認
現象	対応
計測重量が実際と合わない （キャリブレーションの確認）	ペイロードキャリブレーションのマニュアルを下記に示します ペイロードキャリブ取扱説明書 P100～P102参照して下さい
	ペイロードキャリブレーション時のショベル操作方法 について下記手順で、ご確認下さい ペイロードのキャリブレーションでは、どのようにショベルを操作をすればいいですか？
	空荷キャリブレーションでペイロードの精度が確保できない場合、既知重量の重りを使用して積荷キャリブレーションで調整できるようになりました。 詳細は下記手順書を参照下さい ペイロード積荷キャリブレーション手順書
計測重量が実際と合わない （ペイロード精度不良）	下記、ペイロードパラメータ取得手順書を参照ください パラメータがない機種に展開する場合の手順書【ペイロード】
計測重量が実際と合わない （操作方法の誤り）	推奨作業方法は下記のとおりです。 下記、参照願います ペイロードメータの推奨動作
計測重量が実際と合わない	・車体が過度に傾いている状態で操作していないか確認 ・車体が不安定な状態で操作していないか確認
積み込み回数が実際と合わない	・車体が過度に傾いている状態で操作していないか確認 ・車体が不安定な状態で操作していないか確認

(5)インターネットオフライン環境下の設定
現象	対応
ダンプが表示されない・更新されない SmartConstruction Fleetにペイロードの実績が反映しない	インターネットが接続できない環境で作業する場合は、事前準備が必要です インターネット圏外の現場でもペイロードメータ機能を利用できますか？
