質問

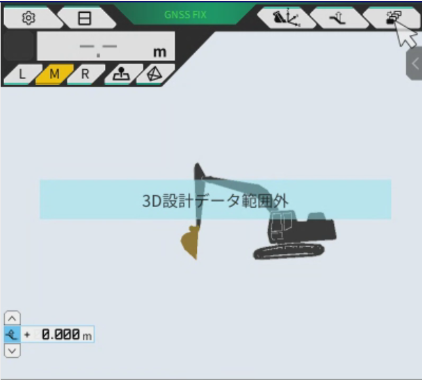

「3D設計データ範囲外」が表示される
回答
以下内容の見直しにて改善される場合があります。ご確認ください。
簡易表(主な要因)
項目 | 確認内容 |
1. 刃先位置が設計データの範囲外に位置していないか | 刃先位置が設計データの範囲内か確認する |
2. 間違ったプロジェクトファイルが選択されていないか |
適切なプロジェクトファイル(設計データ)が選択されているか確認する |
3.プロジェクトファイルのレイヤ表示が非表示になっていないか | プロジェクトファイル内の、設計・平面データのレイヤ表示のチェックボックスにチェックマークが入っているか確認する |
4. オフセットがかかっていないか | 刃先精度画面にてマッチングがかかっている場合は、適切なマッチングが設定されているか確認する |
5. 固定局の入力座標の設定が適切か (固定局利用の場合) |
固定局の入力座標(緯度経度)が適切か確認する |

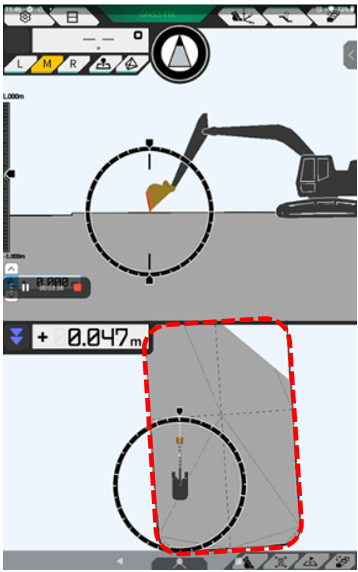

1. 刃先位置が設計面の範囲外に位置していないか
以下のように、バケット刃先位置が設計面の範囲内(赤枠内)に位置しているか確認する。

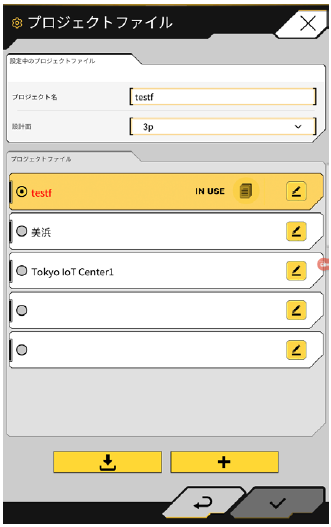

2. 間違ったプロジェクトファイルが選択されていないか

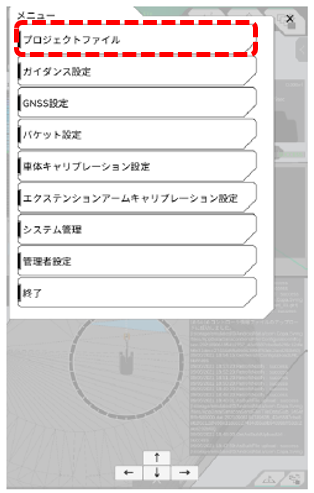

[メニュー]=>[プロジェクトファイル]
*適切なプロジェクトファイルが設定されているかご確認ください。

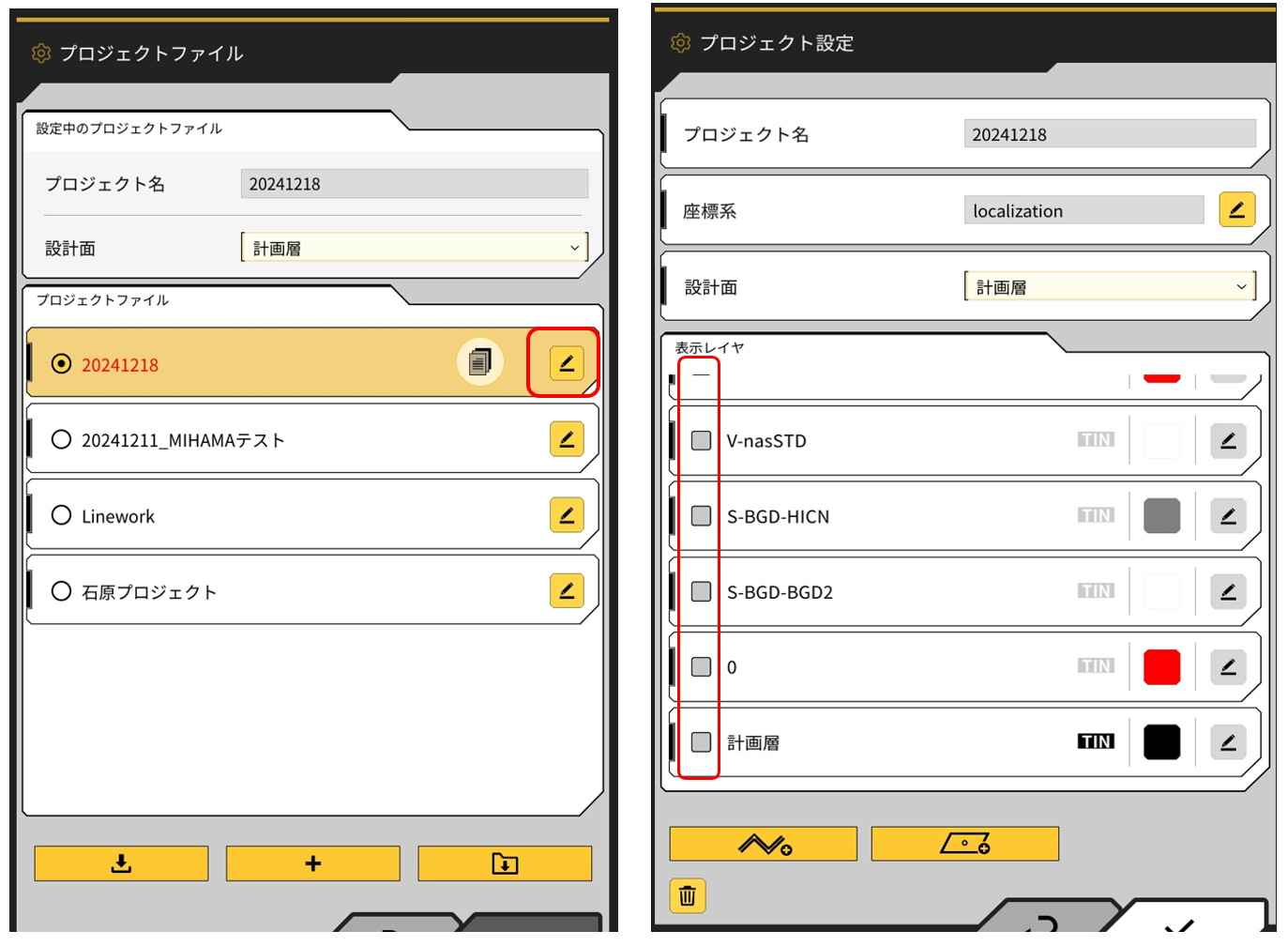

3. プロジェクトファイル内のレイヤ表示がOFFになっていないか
メニュー>プロジェクトファイル>利用中のプロジェクトファイル名(「IN USE」が入ったプロジェクトファイル)右端の編集ボタン(鉛筆マーク)より、編集画面に入り、

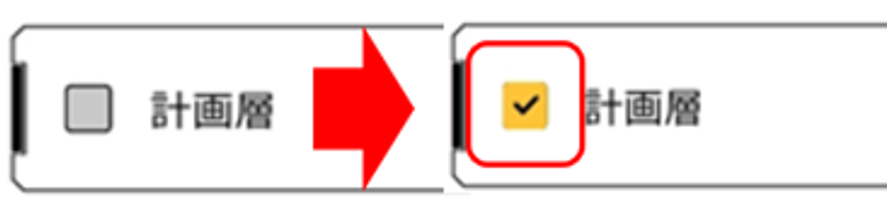

表示レイヤのチェックボックスに✓が入っていないと非表示となります。
チェックボックスに✓をつけたら、右下のレ点ボタンを押すことで設定が保存されます。

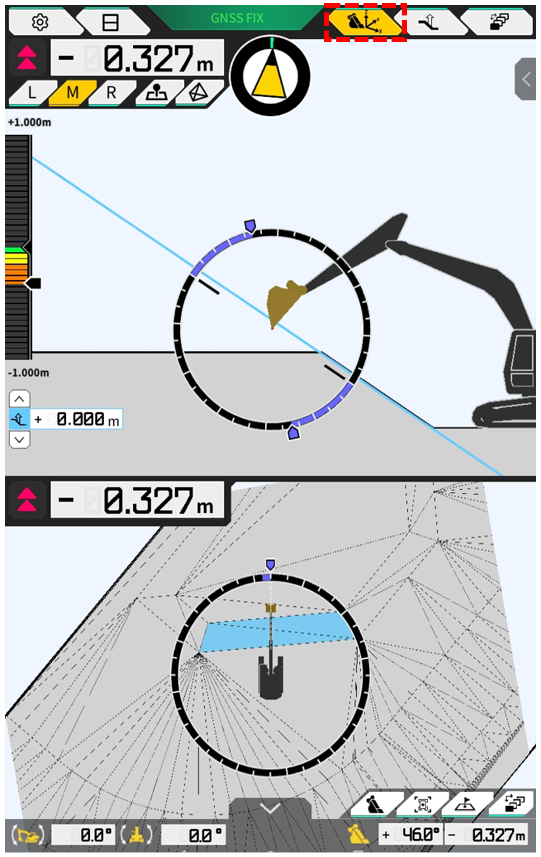

4. オフセットがかかっていないか
[画面上部のバケットアイコン] あるいは、

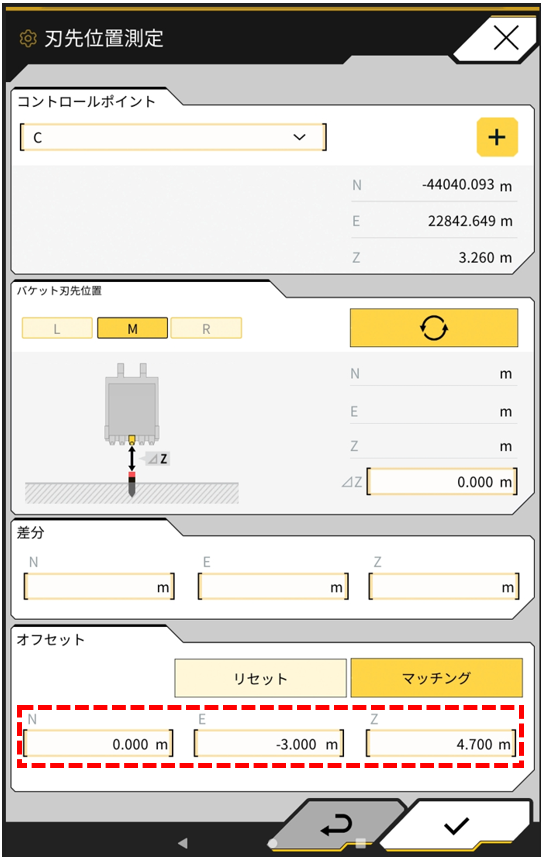

[メニュー]=>[ガイダンス設定]=>[刃先位置測定]
*不要なオフセット(マッチング)が入力されている場合は解除ください。
⇒「リセット」アイコンをタップ後「✓」ボタンをタップでオフセット解除できます。

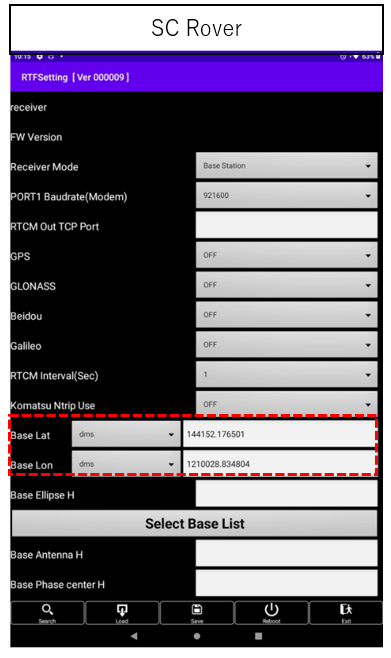

5. 固定局の入力座標の設定が適切か (固定局利用の場合)
固定局(SC Rover)の入力座標が正しいかご確認ください。
※SC Rover以外の固定局の設定方法は各製品会社のマニュアルをご確認ください。
