設計面を鉛直・垂直にオフセットしたい

まえがき

本記事では、ガイダンス画面で、施工中の設計面をオフセット（データの高さを変更）する方法について詳しく解説します。
オフセットすることで、施工中での高さの変更することができます。

手順および解説

Vertical【鉛直】

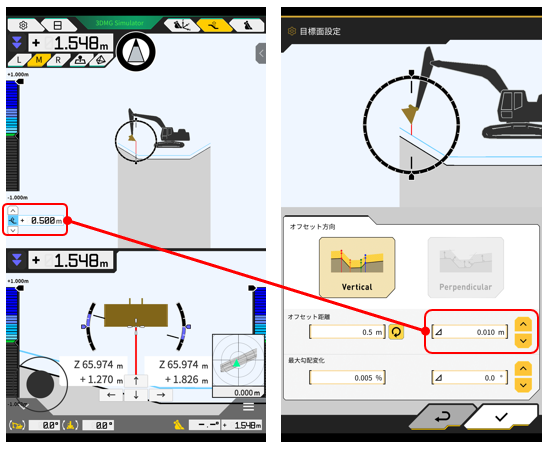

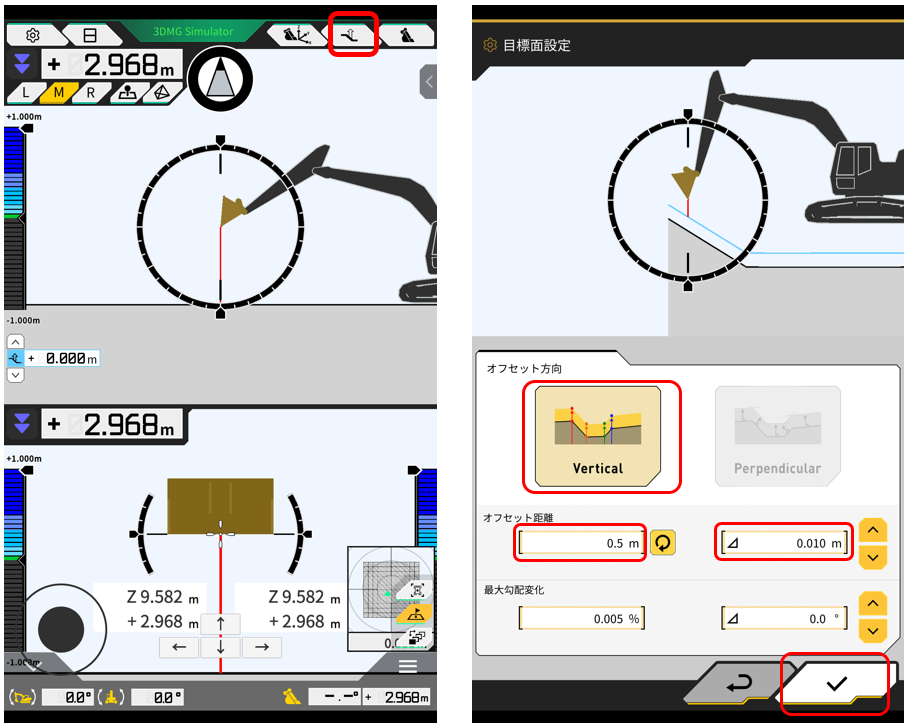

１．ガイダンス画面の”目標面設定”をタップしオフセット距離を手入力し、チェックします
鉛直方向にオフセットします


Perpendicular【垂直】

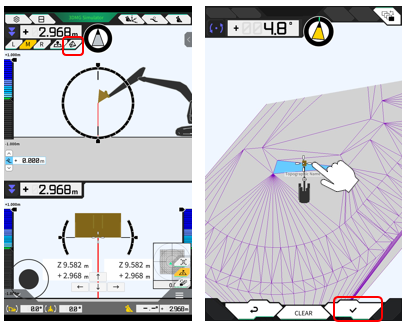

１．TINデータアイコンをタップし、拡張するデータ範囲を選びチェックします

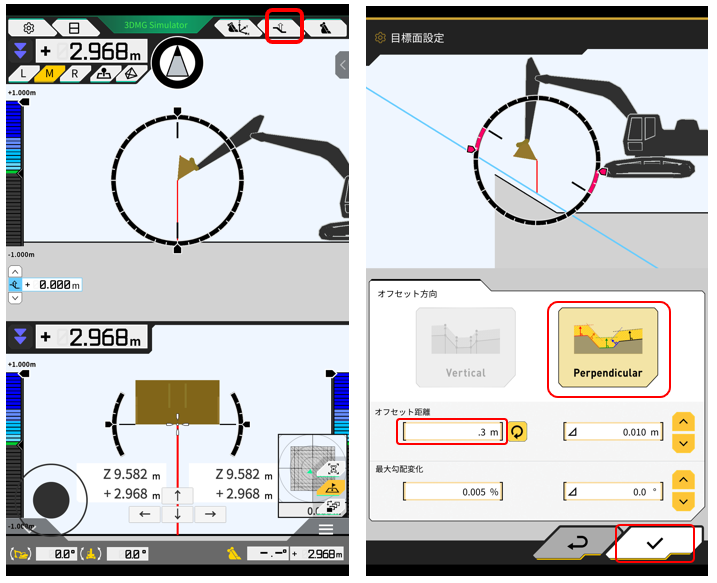

１)ガイダンス画面の”目標面設定”をタップしオフセット距離を手入力し、チェックします
垂直方法にデータがオフセットします

補足

・オフセット中のコーション

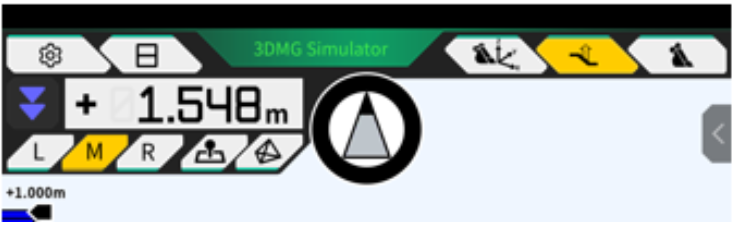

オフセット利用中はアイコンが黄色になります

・オフセット量の調整
目標面設定内で入力した数値はガイダンス画面内のオフセット量に反映します
例　0.010mを入力した場合、△をタップすると0.510mとなります

・ヒートマップの色塗りへの影響

設計オフセットをしても表示には影響はございません。

2025/9/30 追記

PilotAPP v1.0.12～より、オフセット後の設計面からの差分を表示するように改善しました。
設計面オフセットの値を変更すると、オフセット後の差分の色に切り替わります。
