刃先の精度を確認したい（刃先位置測定）

まえがき

本記事では、使用する３DMG建機を使用する前に、事前に現場に設置した座標系ポイント（基準点）と
刃先の座標値を比較し精度を確認する方法について詳しく解説します。
確認不足により・誤解・手戻り等がないよう日々確認することを推奨しています。

手順および解説

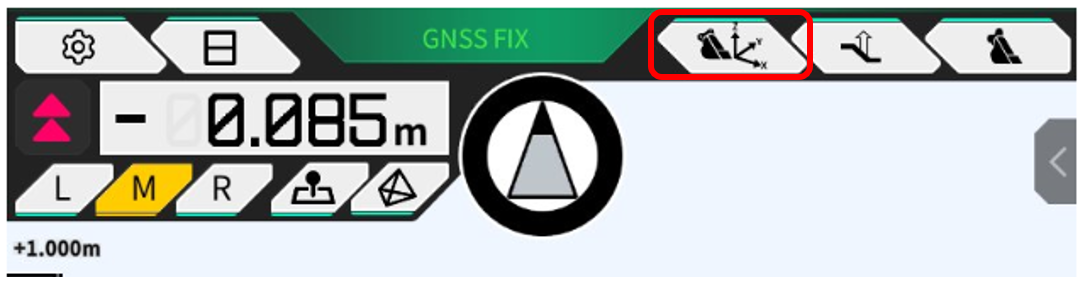

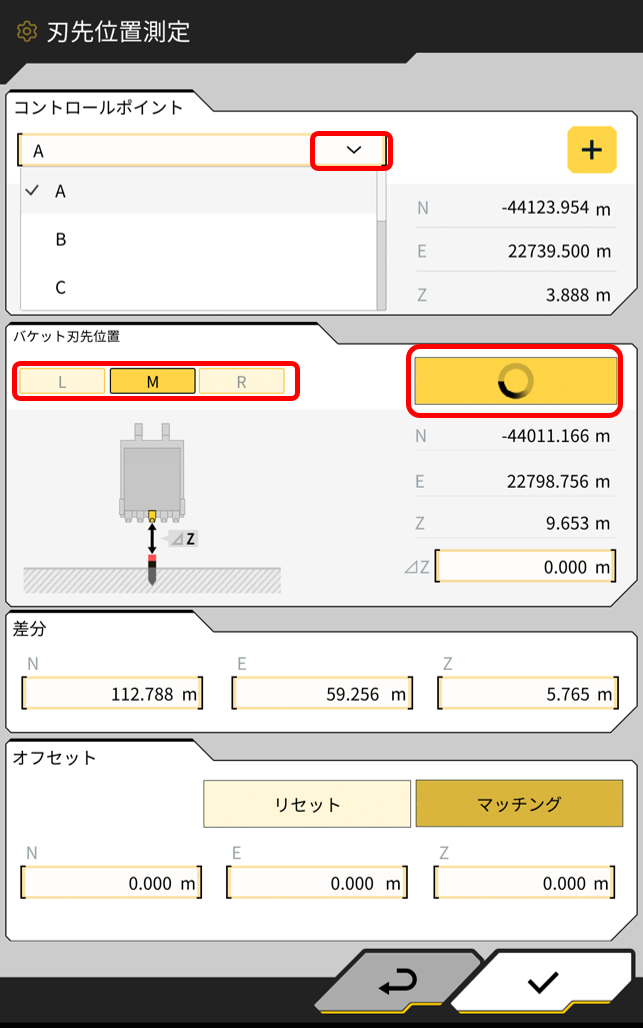

１．バケットアイコンをタップします


２．現場に設置している杭と同じ座標を”コントロールポイント”から選択します
３．バケットの刃先位置（L・M・R）を杭（基準点）に合わせ、刃先情報を取得します
差分には選択したコントロールポイントと取得した刃先位置情報の差が表示されます

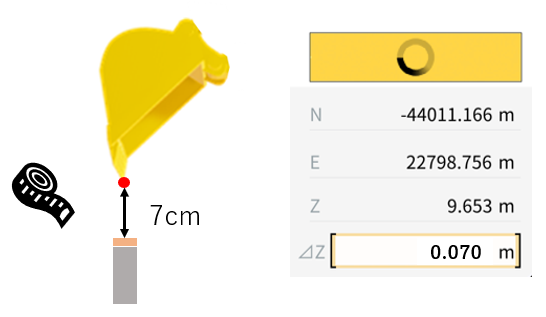

＊杭に合わせることが出来ない場合は杭（基準点）からバケットを浮かし、差分を計測した値を入力します

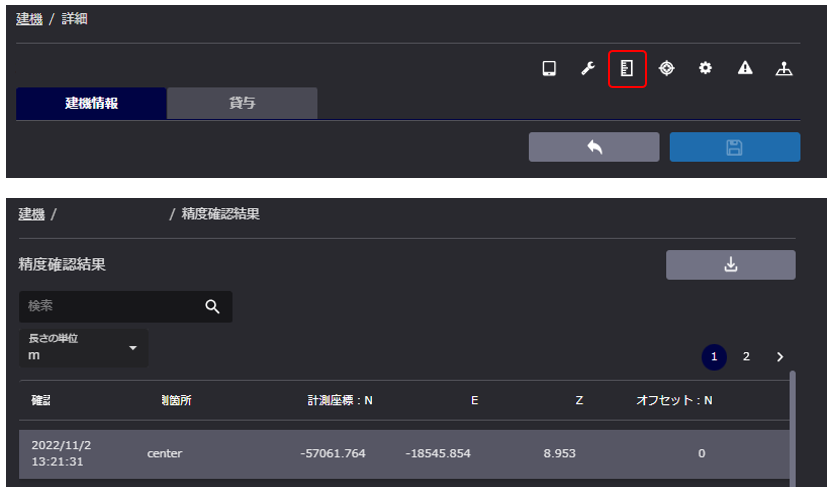

チェックをタップすると管理アプリ(Pilot WEB)に保存されます

補足

・コントロールポイントの選択肢に杭（基準点）の座標がない場合

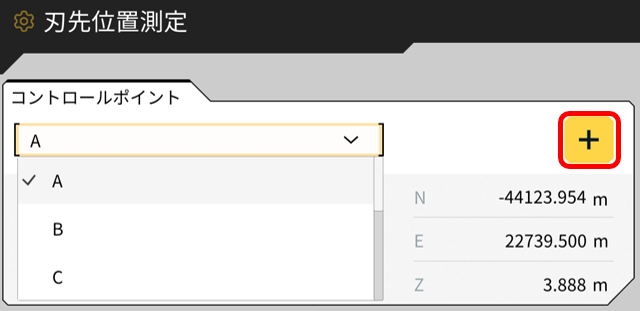

１．新規作成ボタンをタップし比較する杭（基準点）の座標を入力しチェックをします

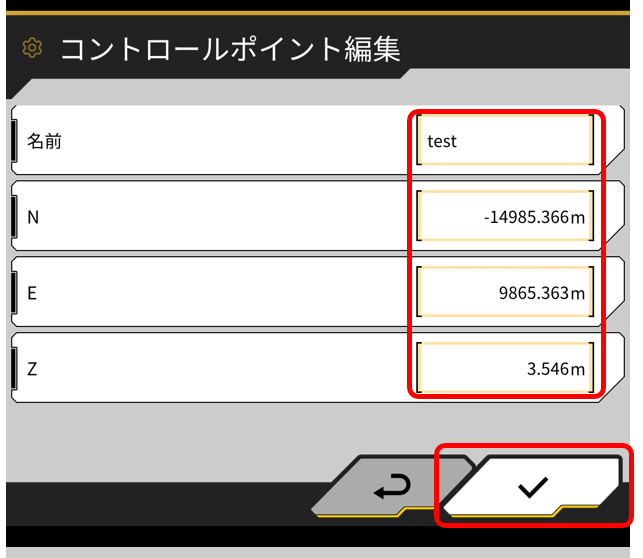

座標入力

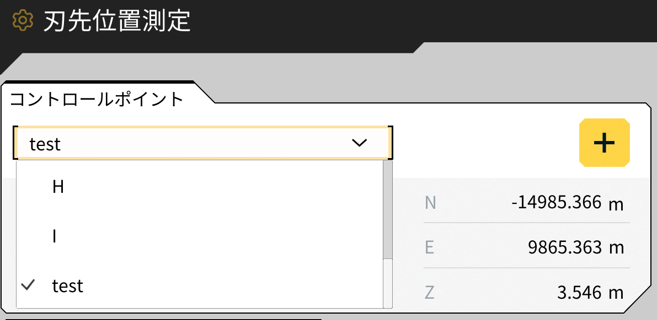

２.入力した座標値が選択できることを確認し利用します

補足

・マッチング機能

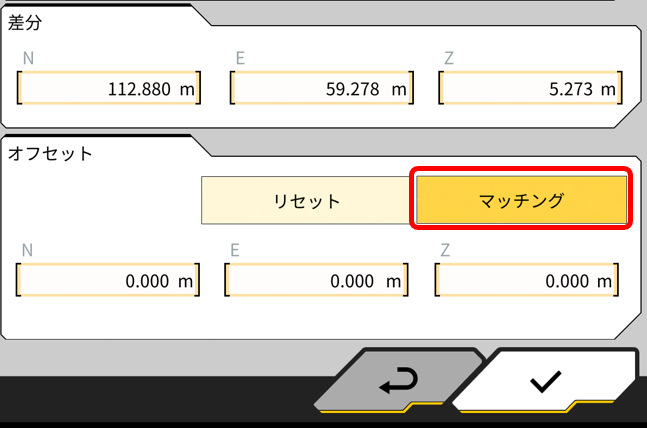

１.マッチングをタップし差分の数値がオフセット内に反映されましたら、チェックします
差分の計測後、比較する杭（基準点）に対して精度のバラつきがあり、一時的に対処したい場合
建機が受信する捕捉情報に補正を加え利用することができます
＊取得時の刃先情報に一定の補正を加える為、補正情報が良好の場合においても一定の補正を含みます
長期的・長時間のご使用はお控えください

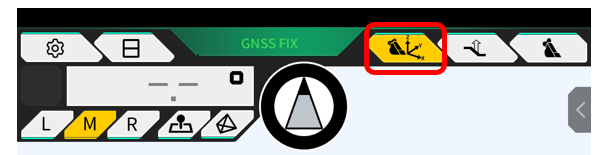

マッチング利用中は黄色くアイコンが点灯します


精度不良の場合は下記を参考にしてください
刃先が合わない-刃先精度不良
