設計データを3DMG建機に設定したい（プロジェクトファイル設定）

まえがき

本記事では、設計データを3DMG建機に設定する方法について詳しく解説します。
データ管理者が作成したデータをダウンロードして取り込むことや、簡易的に作成したデータを活用することができます。

手順および解説

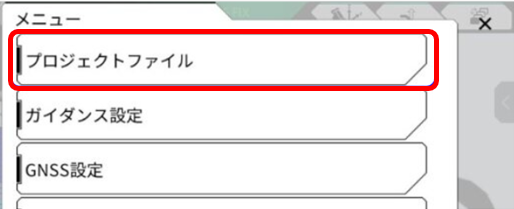

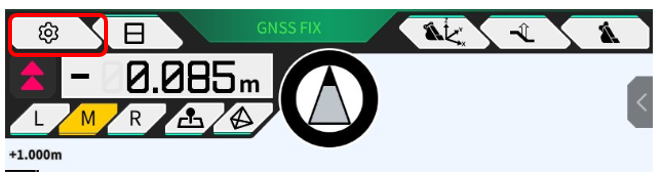

１．ギアマークのメニューを選択し、プロジェクトファイルを選択します

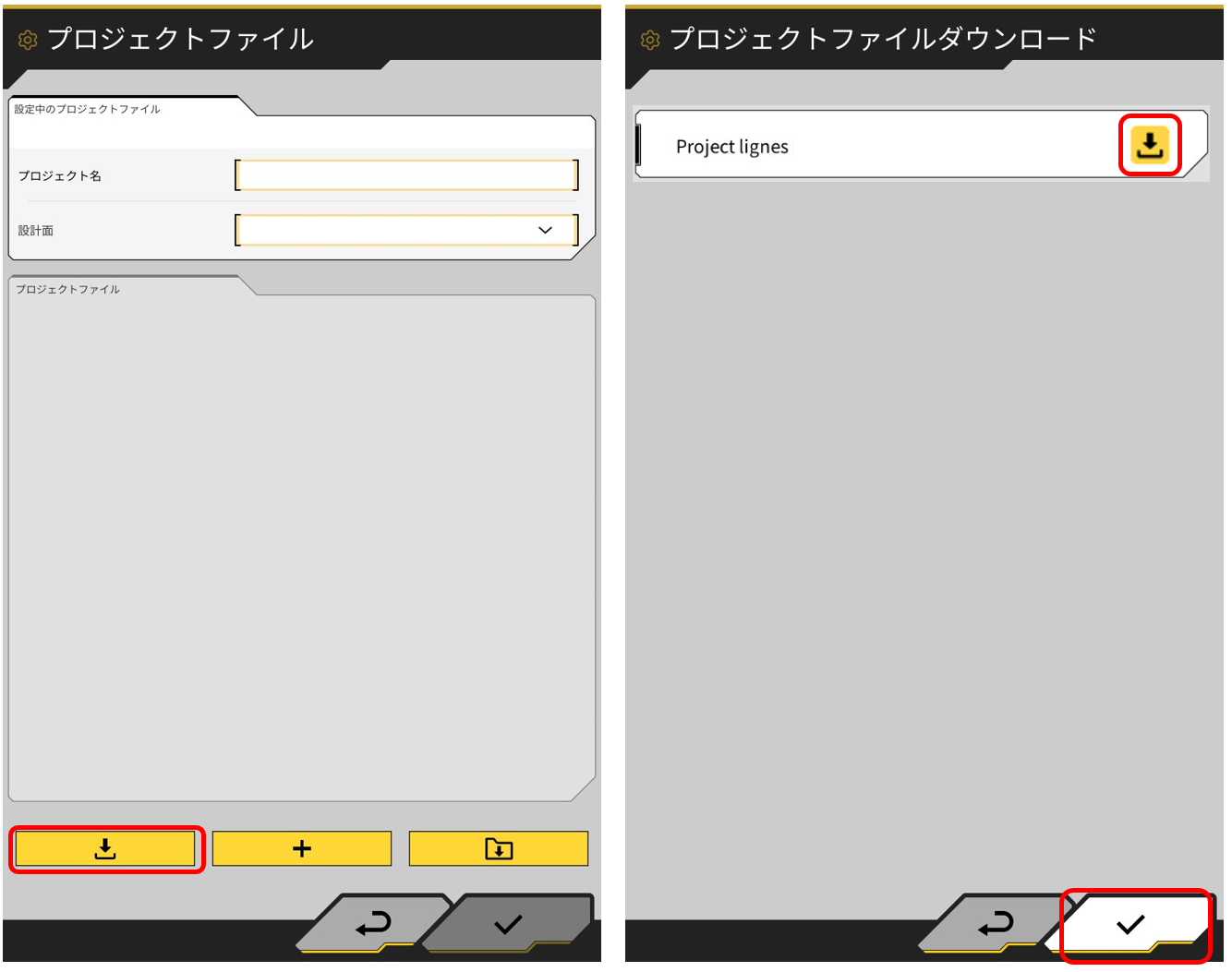

２．転送されたファイルのダウンロード
ダウンロードボタンをタップし、管理アプリ(Pilot WEB)より転送された設計データをダウンロードし設定します
＊ダウンロードにはインターネット通信環境が必要です

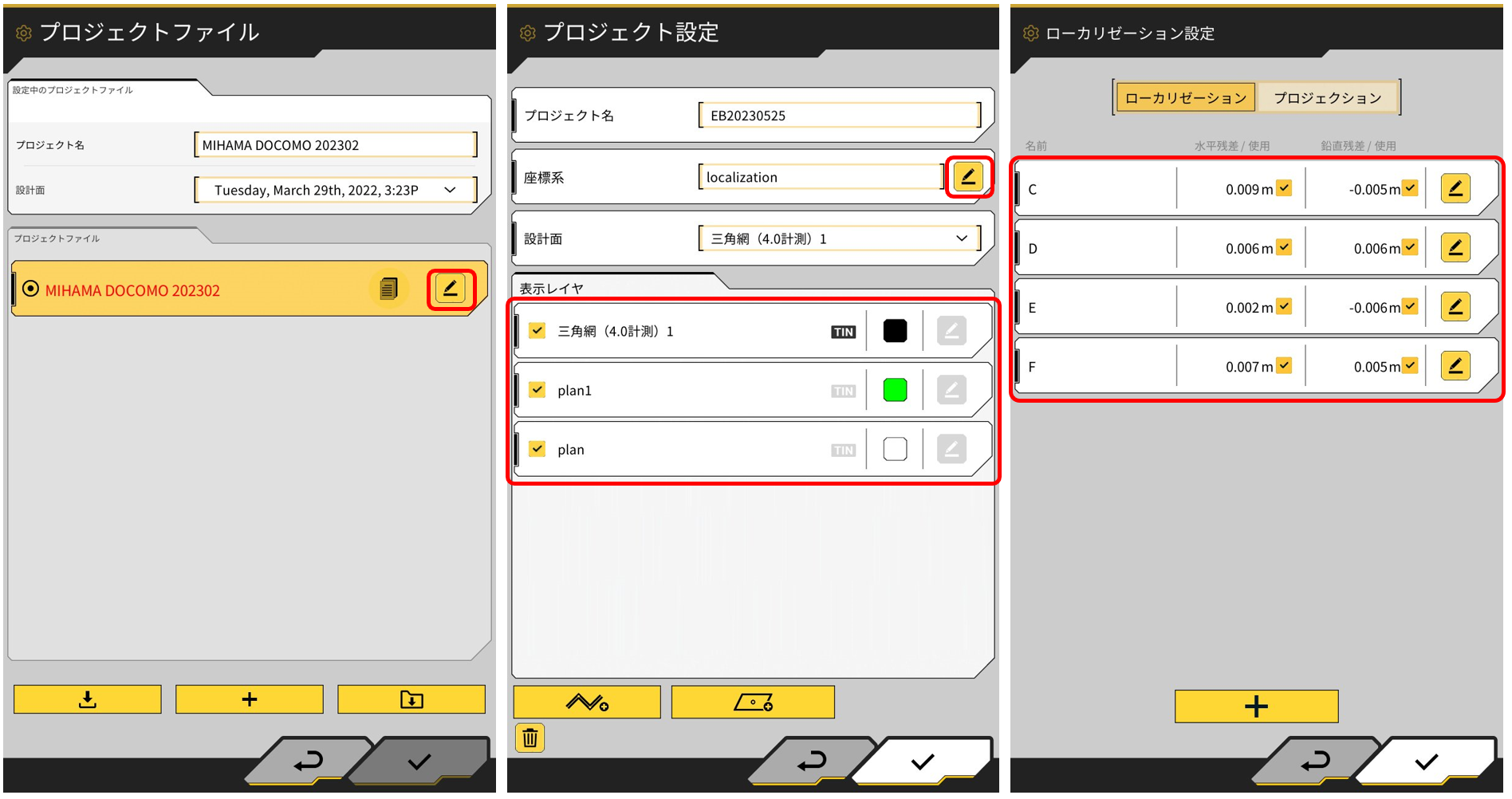

３．設定後、データ内の確認・ローカライゼーションの有無を確認して利用します

補足

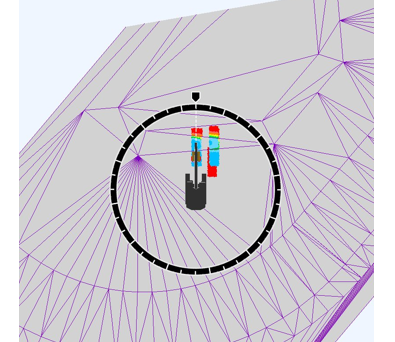

・TINデータの色変更
利用中のTINラインの色を変更できます

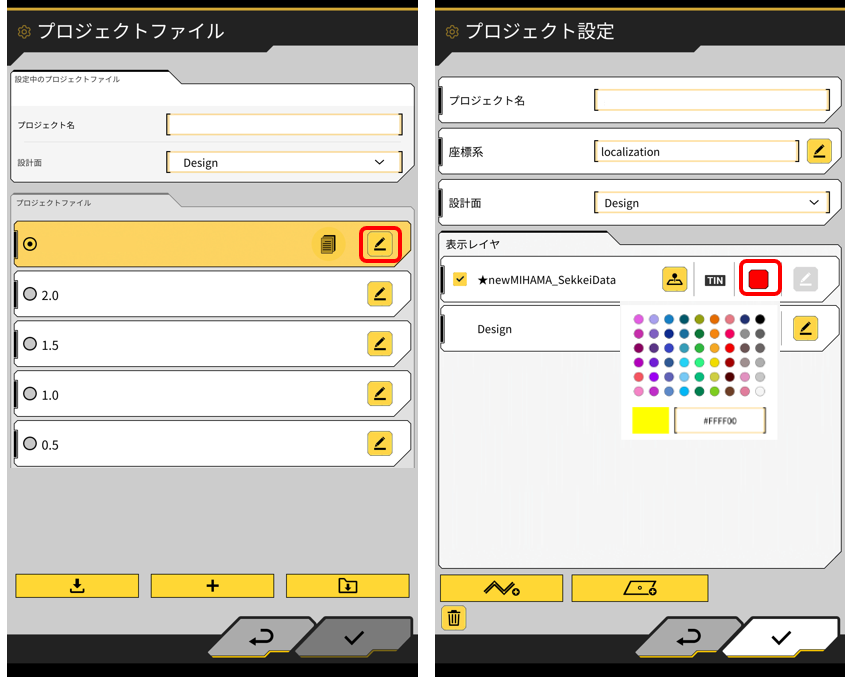

１．選択中のプロジェクトライルの編集ボタンをタップします
２．TINの色をタップし編集し、チェックします

参考

・プロジェクトファイルを直接タブレットに取込む方法
タブレットに直接プロジェクトファイルを転送したい

・簡易的なデータを作成する場合
簡易設計データを作成したい（3Dデータ作成）
