刃先の座標値を取得・保存したい

まえがき

本記事では、3DMG建機の刃先の位置情報から座標を取得・保存する方法について詳しく解説します。
刃先の座標を取得・保存することで簡易的な観測・現場管理者と現場状況を共有することができます。

手順および解説

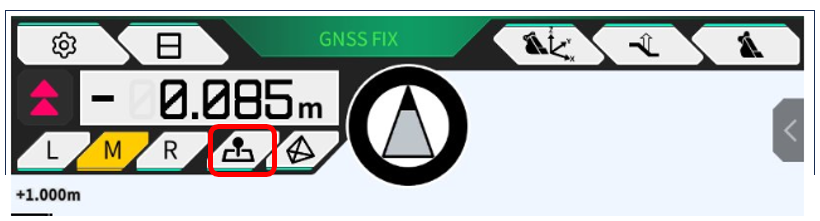

１．ガイダンス画面上で計測位置（L・M・R）を選び、”ピンアイコン”タップします
＊予め計測したい箇所にバケットを置いてください

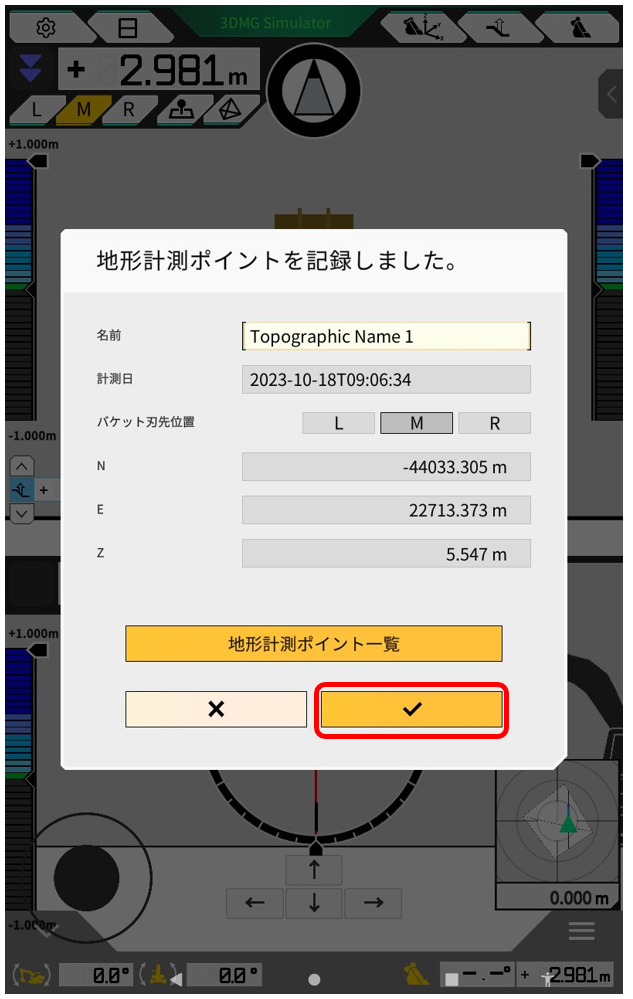

２．タップと同時に刃先で取得したポイント・刃先位置（L・M・R）の履歴がでます
３．取得したデータを確認した後チェックをタップします

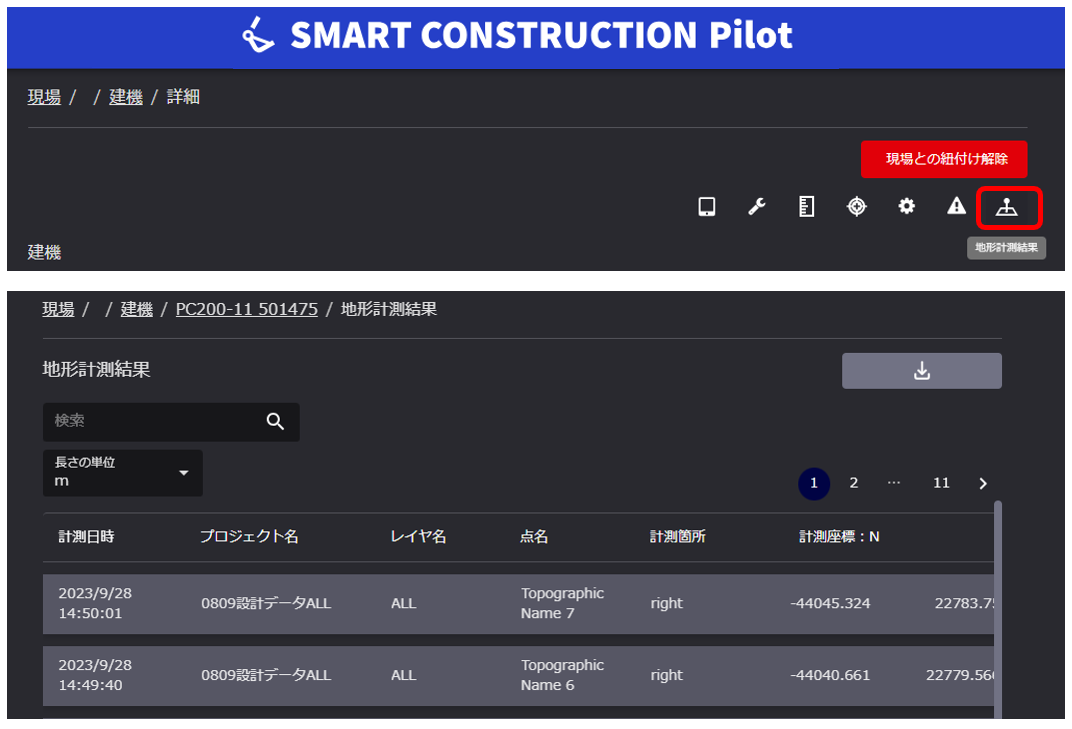

保存したポイントはタブレット内だけでなく、管理アプリのPilotWEBにも保存されます

補足

・取得ポイントの確認方法（タブレット内）

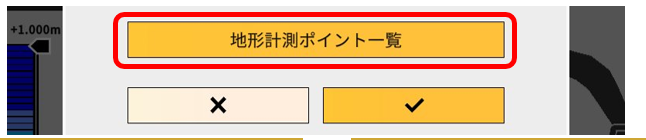

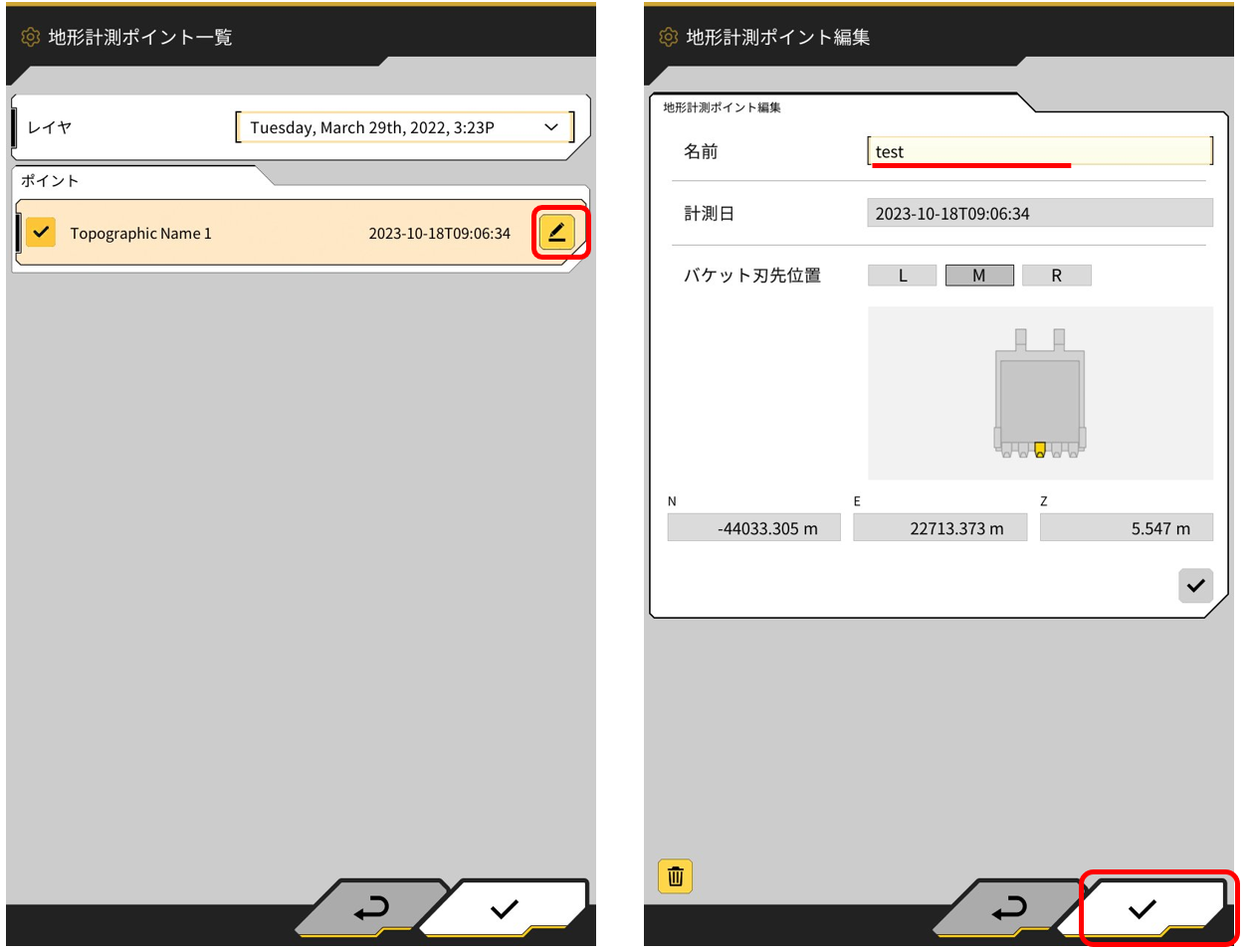

地形計測ポイント一覧をタップすると取得したポイントが表示され鉛筆アイコンから
名称を変更することができます
