刃先高さを標高値で表示したい

まえがき

本記事では、設計面までの刃先距離を標高値で表示する方法ついて詳しく解説します。
前面表示の場合、設計面までの刃先を標高値で表示することができます。

手順および解説

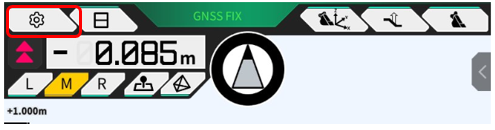

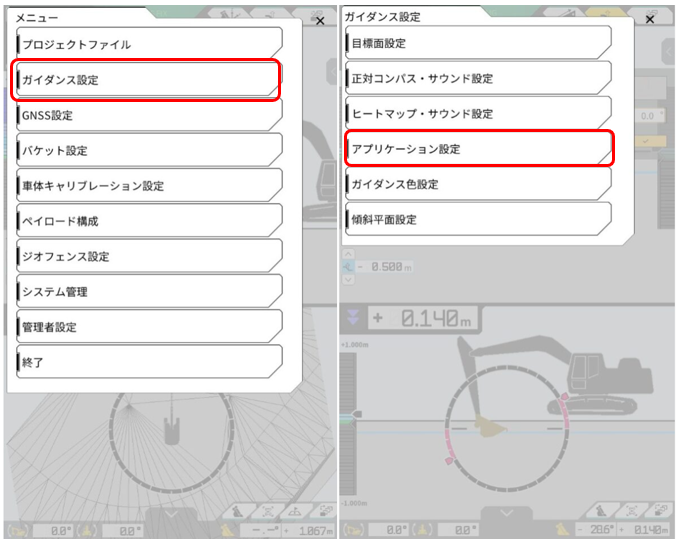

１．”メニュー” を開き ”ガイダンス設定”を選択し ”アプリケーション設定”をタップします

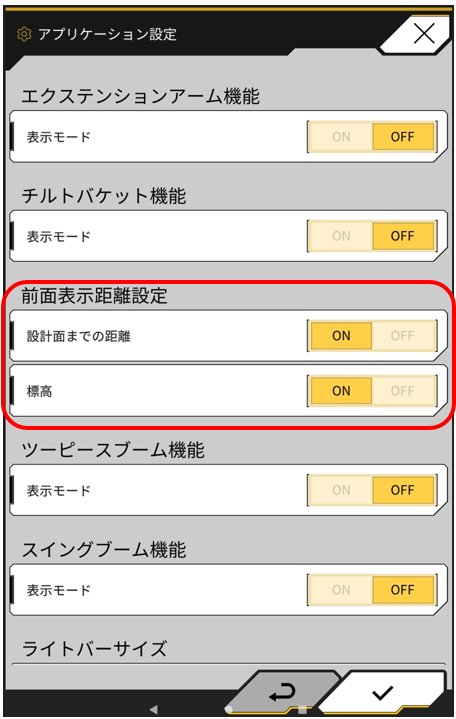

２．”アプリケーション設定”内の”前面表示距離設定”を選択し”標高”をＯＮにします
＊”設計面までの距離”をONにすると設計面までの高さが表示できます。

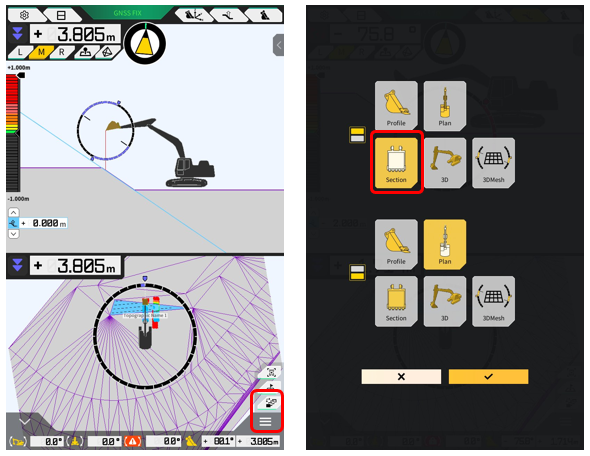

３．表示切替（マシンガイダンス画面右下・下図の赤枠)から前面を選択します

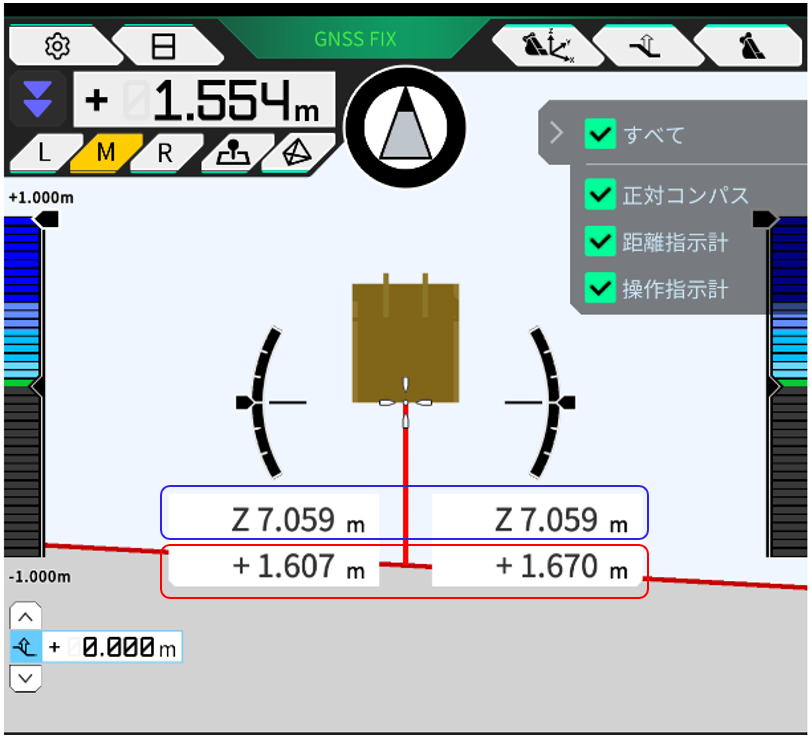

４．サブウィンドウ内で操作指示計にチェックを入れ、前面表示により標高値が表示されます

・設計面からの高さ(距離)：下図の赤枠

・標高：下図の青枠

補足

・標高表示と距離表示について
標高が表示できるのは、表示モードの「前面」のみになります

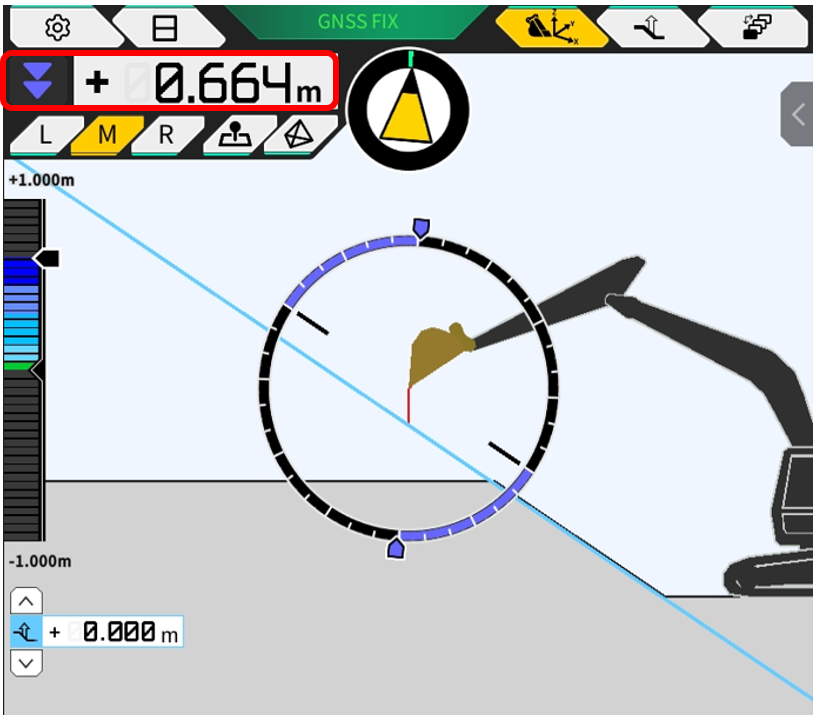

すべての表示モードにて、設計面からの高さ(距離)は、下図赤枠にも表示されます
