まえがき
本記事では、3DMG建機が捕捉するGNSS情報のステータスを確認する方法ついて詳しく解説します。
ステータスを確認することで、捕捉する衛星数、補正情報を受信する基地局との距離・遅延など
確認することができます。
手順および解説

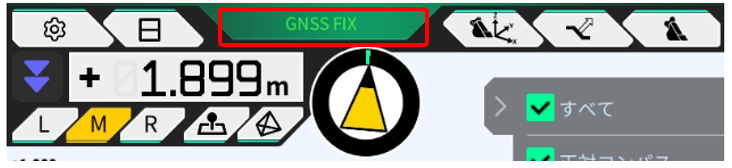

1”ガイダンス画面上の”GNSS FIX”をタップします

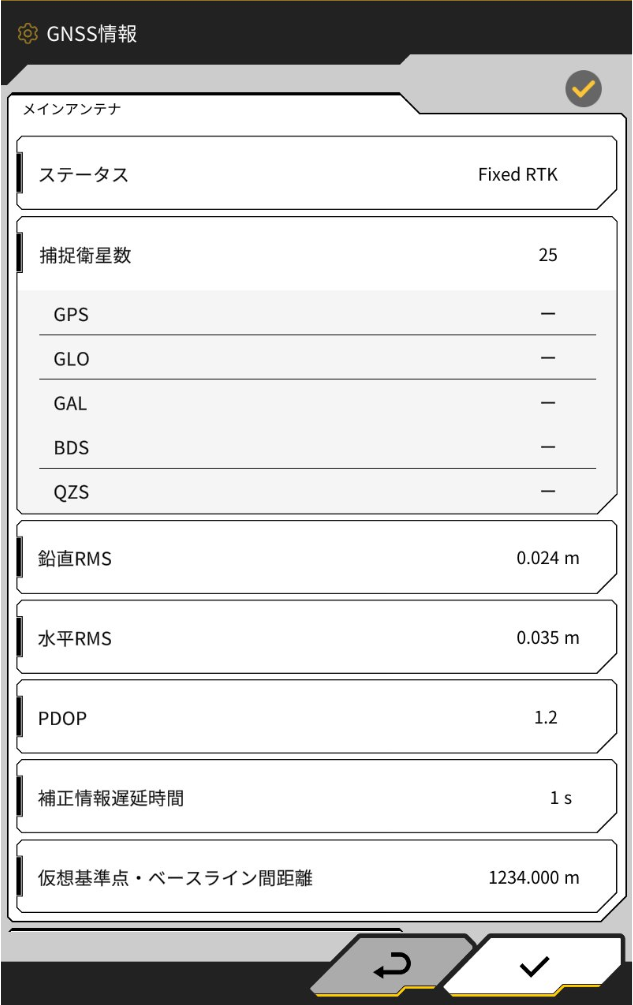

2.現在のステータスが確認できます
捕捉衛星数:捕捉する衛星数が確認できます
*表示がない場合コントローラ・アプリのバージョンを最新に更新が必要です
補足
・鉛直・水平RMS
位置情報の鉛直方向・水平方向の安定性を表示する値で、値が小さいほど精度が安定していると判断できます
・PDOP値
GNSS衛星位置精度を表す指標で、指標が低いほど位置を捕捉する精度が良好であることを示します
・補正情報の遅延時間
補正情報を受信する速度であり0秒に近いほどあるほどリアルタイムに受取っています
・ベースライン間距離
補正情報を受信する基地局までの距離を表示し、その距離は近いことが望ましいです
・GNSSFIX以外の表示が発生した場合はこちら
エラー表示-GNSS-ERROR-が表示される
エラー表示-GNSS-HEADING-UNUSABLE-が表示される
エラー表示-GNSS-FIX-NOT-VALID-が表示される
