まえがき

作成した施工データファイルは、Smart Construction Pilot のWebアプリを使用して、インターネット経由で保有する３DMG建機にデータ転送することができます。
またVRSを利用する際に必要なNtrip設定情報も転送することが可能です。

３DMG建機ではなく、Komatsu製 ICT建機にデータを転送したい場合は、Smart Construction Dashboardから転送ができますので、下記の記事を参考にしてください。

施工に利用するデータをKomatsu製 ICT建機に転送したい

手順および解説

・プロジェクト作成・施工データ転送

∟ローカライゼーションファイルを使用する場合

∟ローカライゼーションファイルを使用しない場合（プロジェクション）

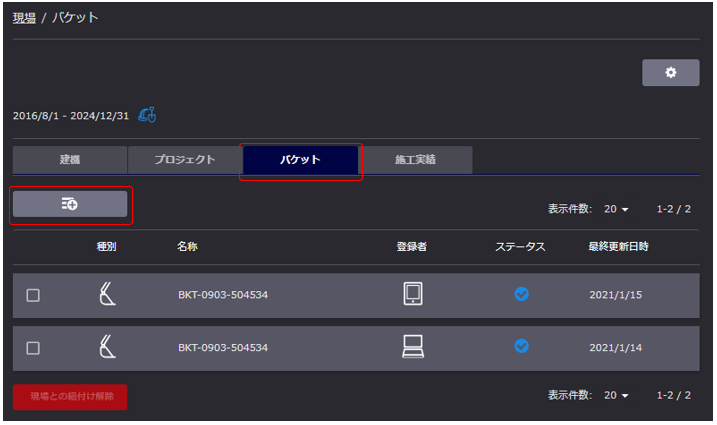

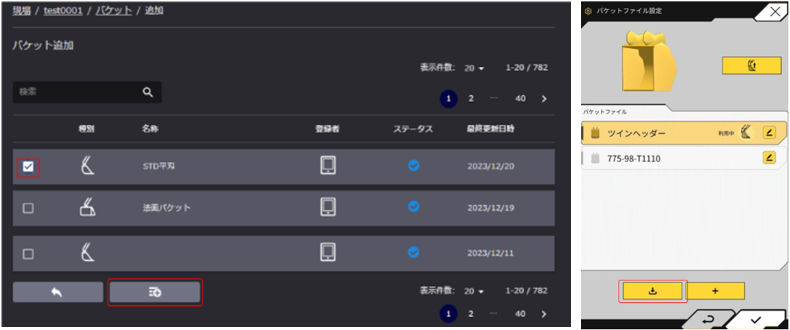

・バケットデータ転送

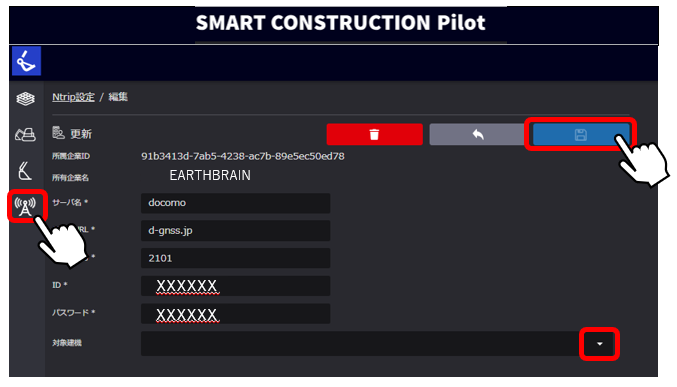

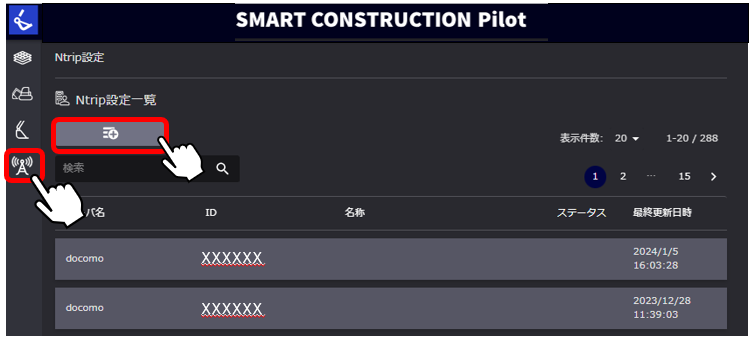

・Ntrip設定情報の転送

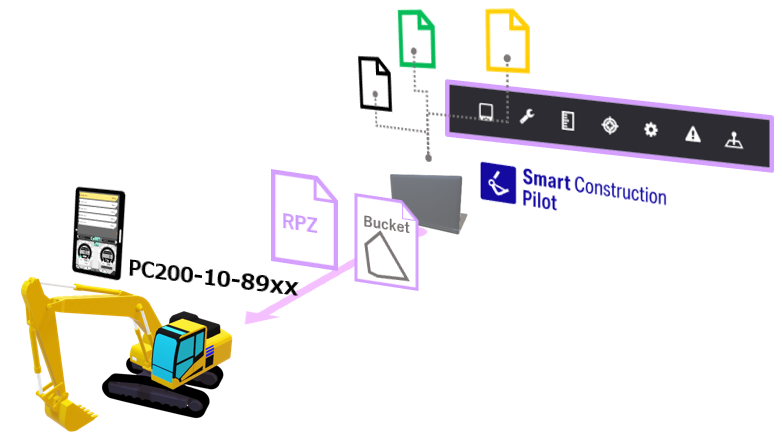

3DMGへのデータ転送のしくみ
様々なファイルデータを組み合わせ3DMG専用のファイルを作成し転送できます

組合わせ可能な拡張子
xml,tp3,tn3,ln3,gc3,dxf,ttm,svd,dsz,cal

●施工データ作成・転送

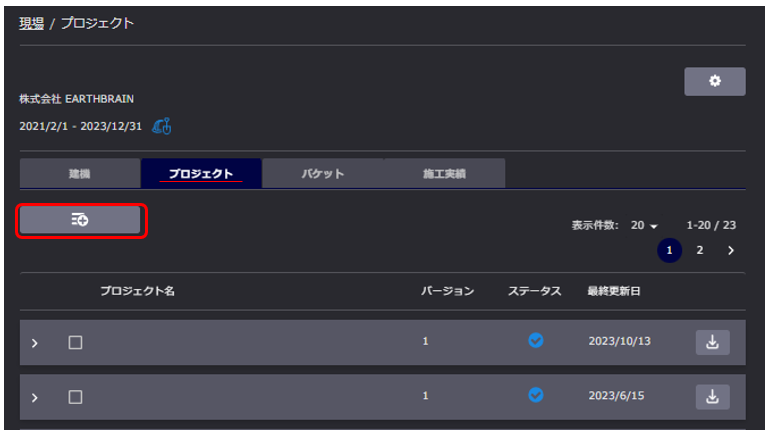

１．”プロジェクトのタブ”をクリックし、新規作成ボタンをクリックします

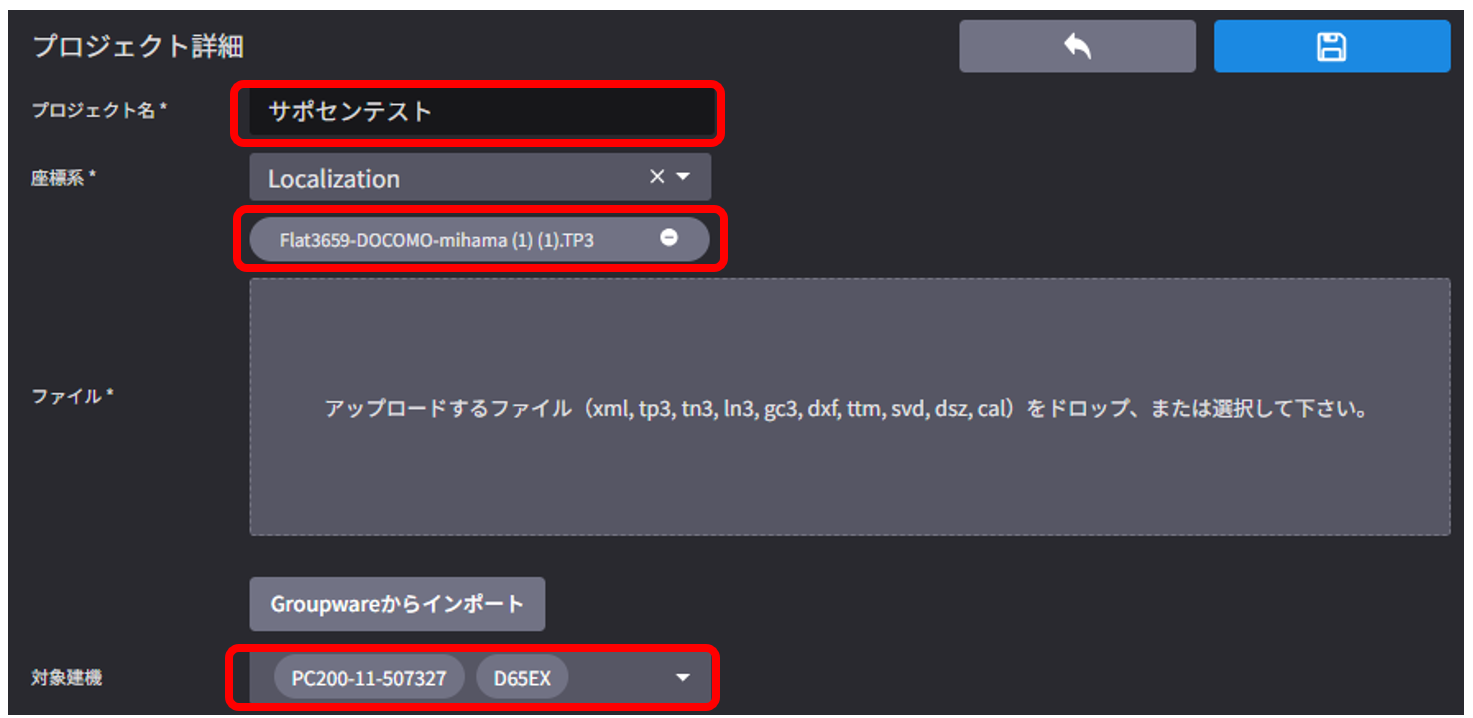

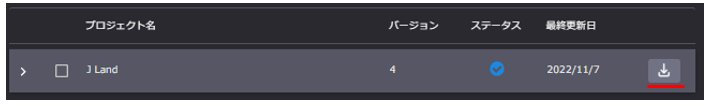

２．プロジェクト名(任意)を設定し、施工に必要なデータをファイルの枠へドロップすると、座標系下にアップロードされたデータのファイル名が表示され、右上のディスクボタンを押すと建機への転送が開始します

※”対象建機”でプロジェクトデータを送信する建機を指定した場合、転送されたデータは建機側に通知が届き、プロジェクトデータにセットされます。

平面データと取り込んだ場合、
点名・各レイヤーを表示・非表示の切替が可能です。

※平面データは必要なレイヤーに絞っていただき、設計データと同じ縮尺設定を実施した状態でアップロード願います

正しく設定してない場合、エラーまたは、ラインワークとして表示されません。

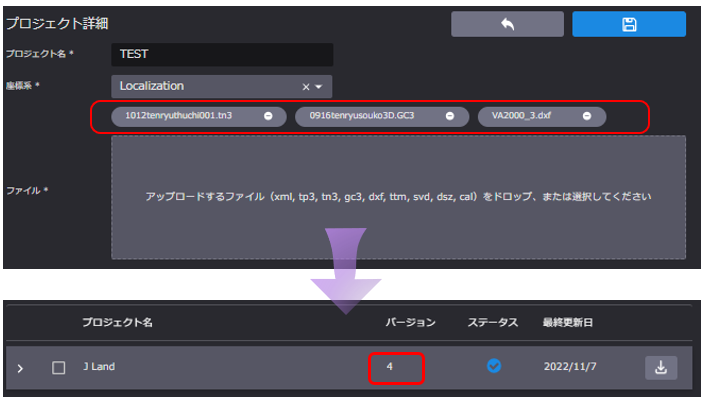

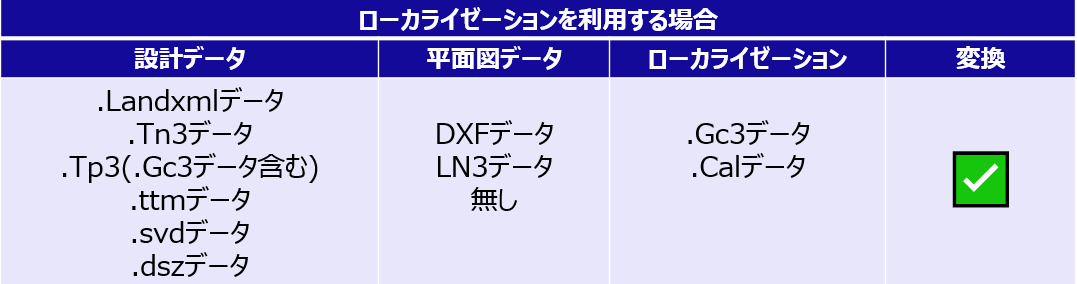

3-1’）ローカライゼーションファイル(.gc3)を使用する場合

・プロジェクト名：任意

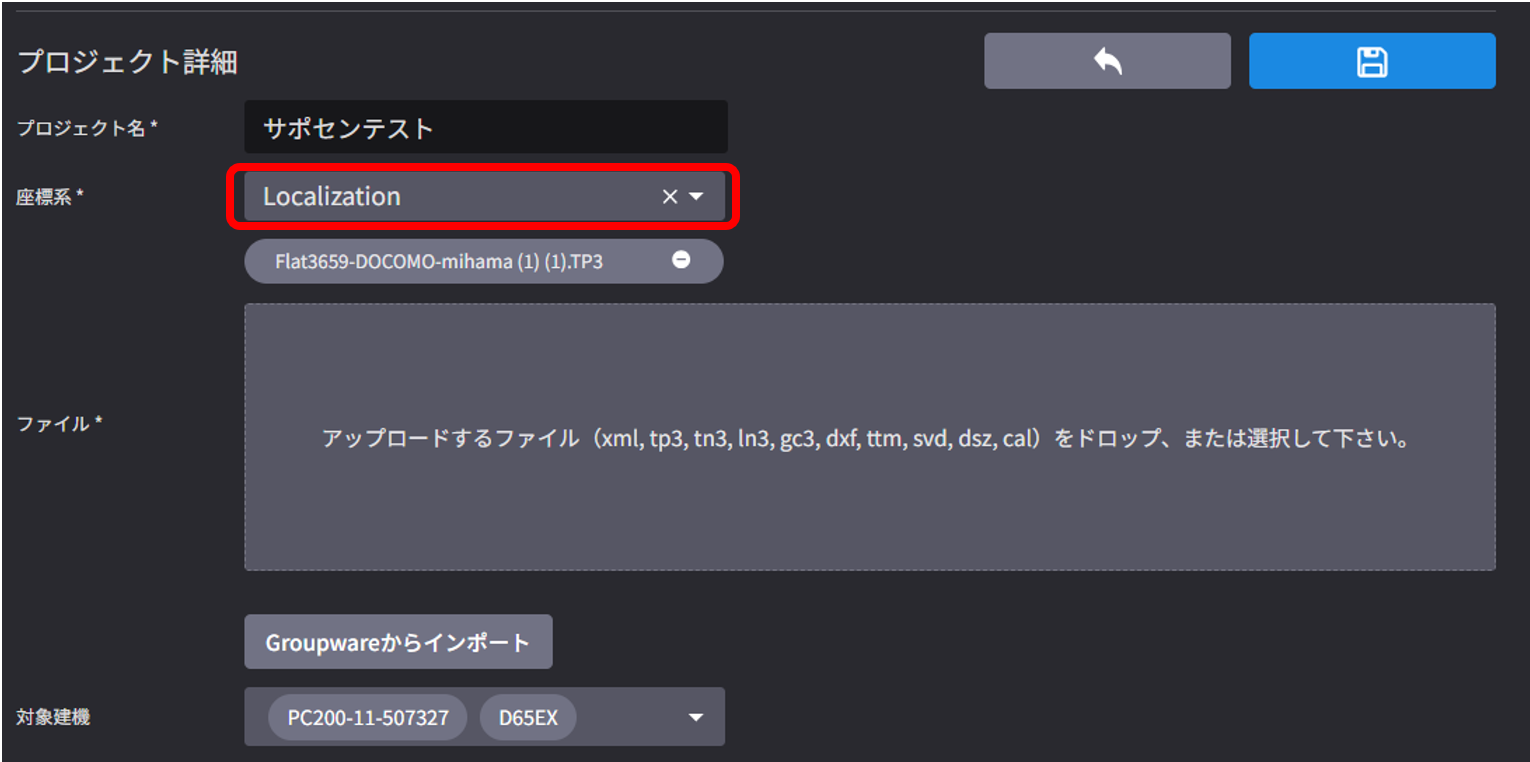

・座標系：Localization

・ファイル：施工データをアップロード

上記項目を選択し、"保存"アイコンをクリックします

例
ローカライゼーションファイル：Gc3ファイル（Topcon社）
施工データ：landxmlファイル（共通拡張子）、平面ファイル（dxf）version2010 以上を推奨

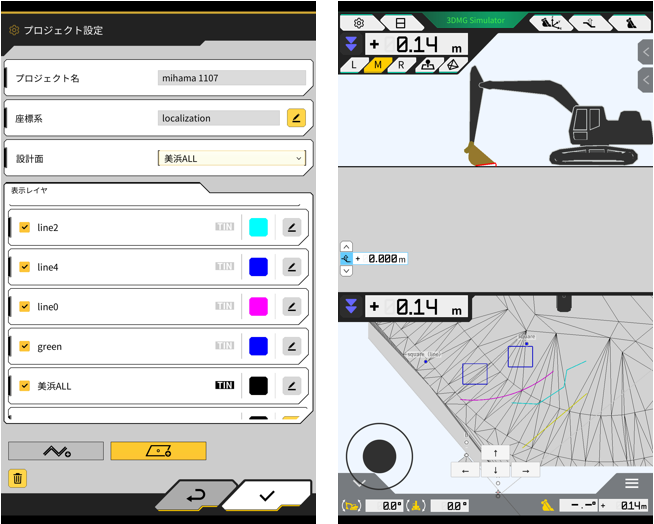

プロジェクトデータを送信する建機を指定した場合、転送されたデータは建機側に通知が届き、プロジェクトデータにセットされます
平面データは必要なレイヤーに絞っていただき、設計データと同じ縮尺設定を実施した状態でアップロード願います

正しく設定してない場合、エラーまたは、ラインワークとして表示されません。

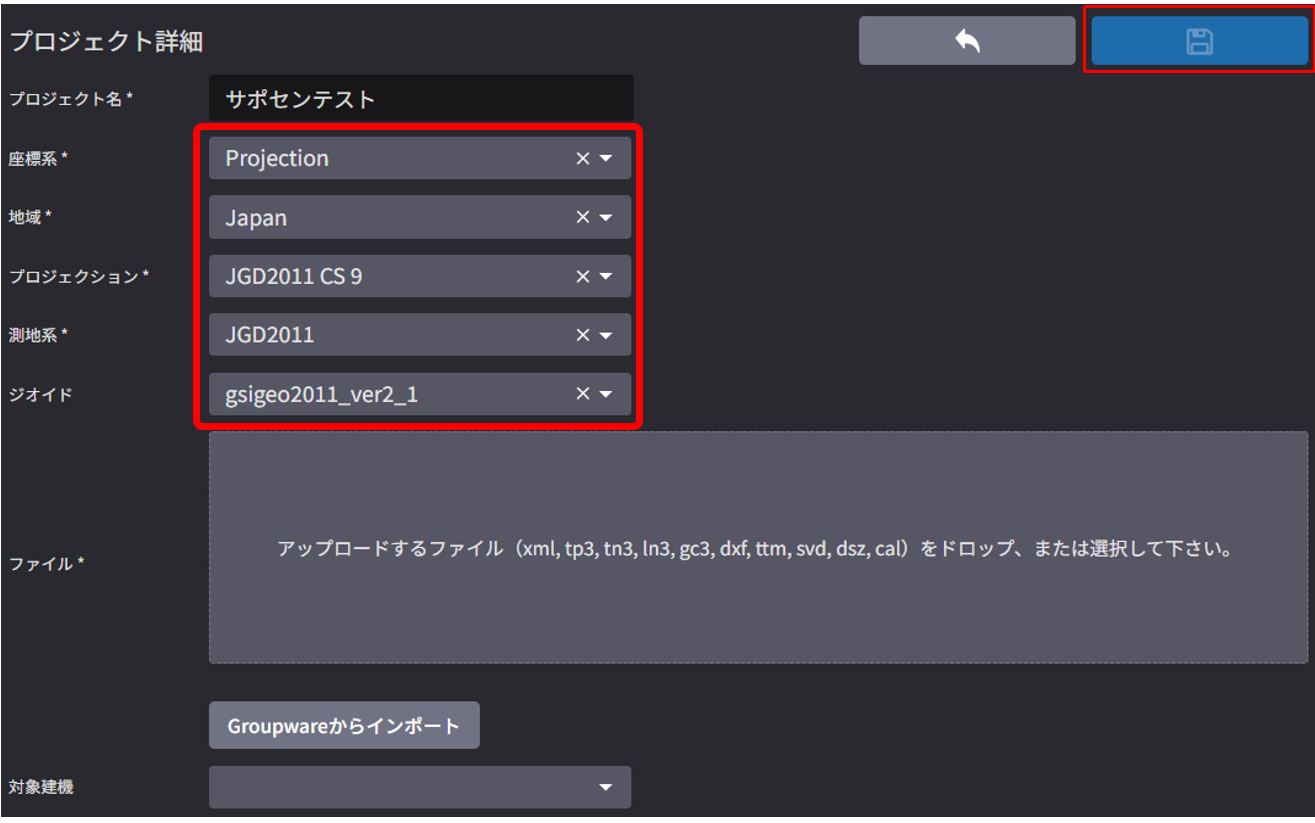

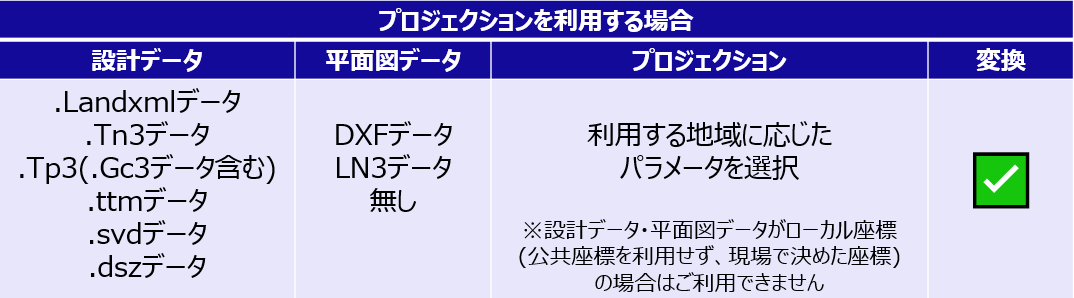

3-2’）ローカライゼーションファイルを使用しない場合（プロジェクション）

・プロジェクト名：任意

・座標系：projection

・地域、プロジェクション、測地系、ジオイド：施工する地域に沿った座標系・ジオイドを設定

・ファイル：施工データをアップロード

上記項目を選択し、"保存"アイコンをクリックします
