ガイダンス画面のデータ表示をカスタマイズしたい

まえがき

本記事では、ガイダンス画面のデータ表示をカスタマイズする方法について詳しく解説します。
オペレーターが施工中に利用したい表示形式に任意で変更することができます。

手順および解説

１．表示色のカスタマイズ

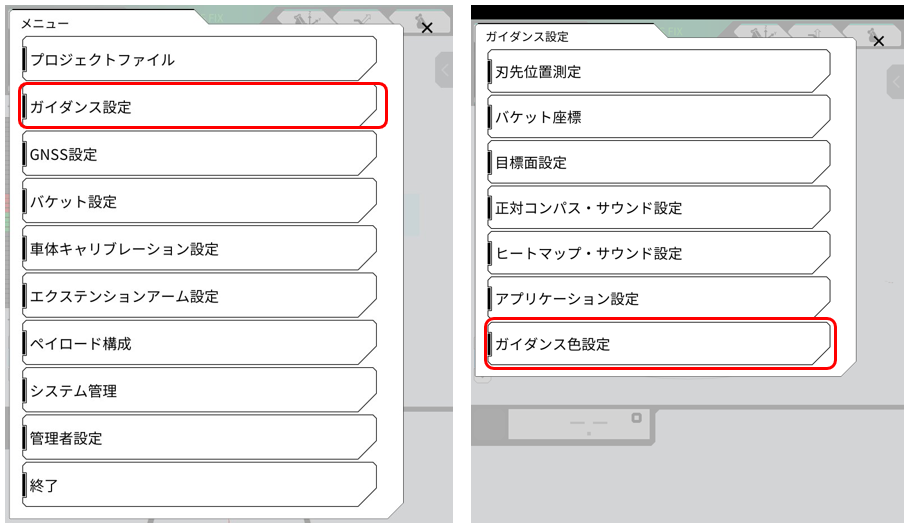

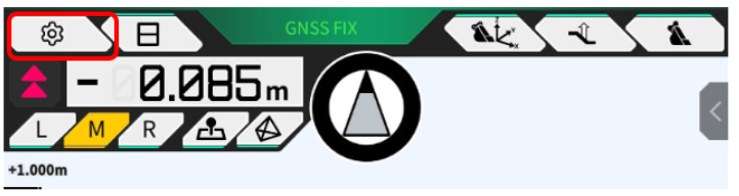

１）”メニュー” を開き ”ガイダンス設定”を選択し ”ガイダンス色設定”をタップします

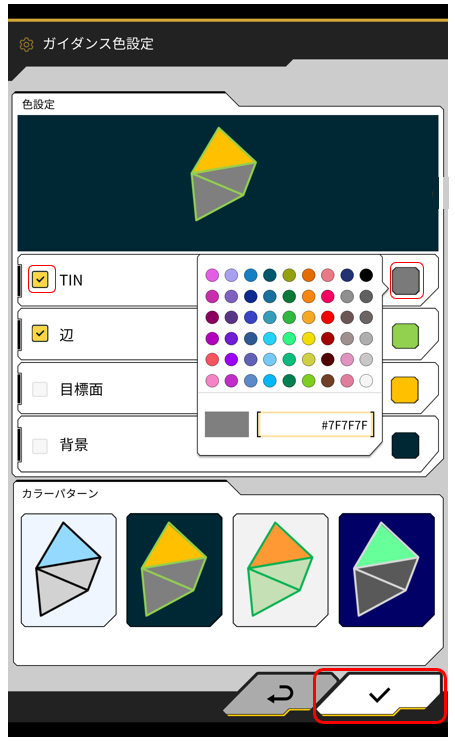

２）ガイダンス上に表示される表示色を任意で変更します

色表示のアイコンをタップすると表示色をカスタマイズできます

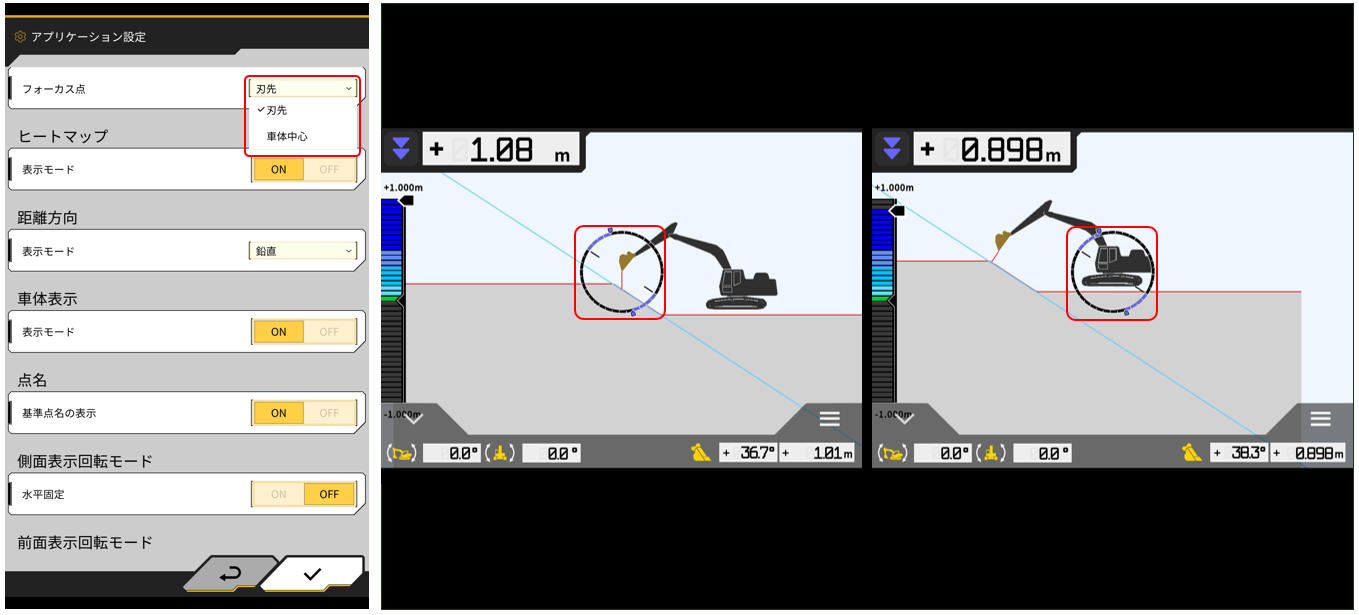

２．フォーカスポイントのカスタマイズ

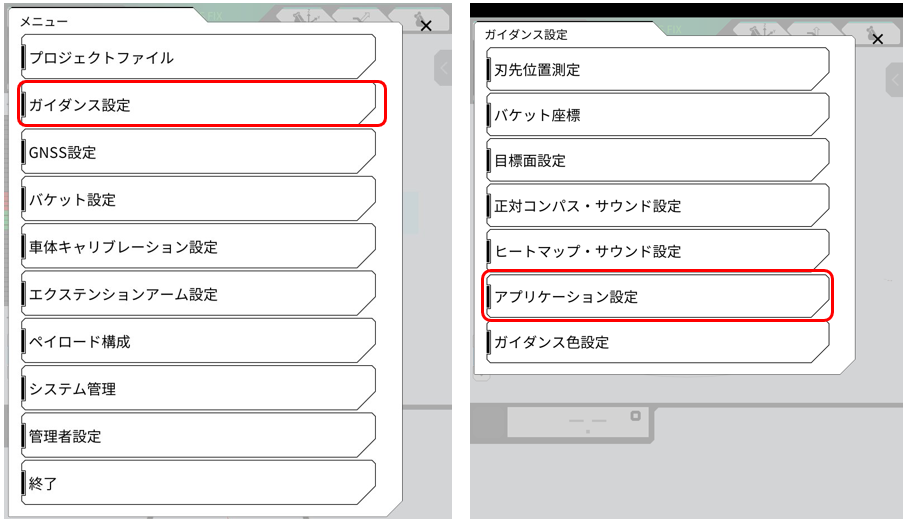

１）”メニュー” を開き ”ガイダンス設定”を選択し ”アプリケーション設定”をタップします


２）”フォーカス点”を選択し、刃先・車体中心を任意で選択しチェックします

３．バケット表示のカスタマイズ
１）”メニュー” を開き ”ガイダンス設定”を選択し ”アプリケーション設定”をタップします

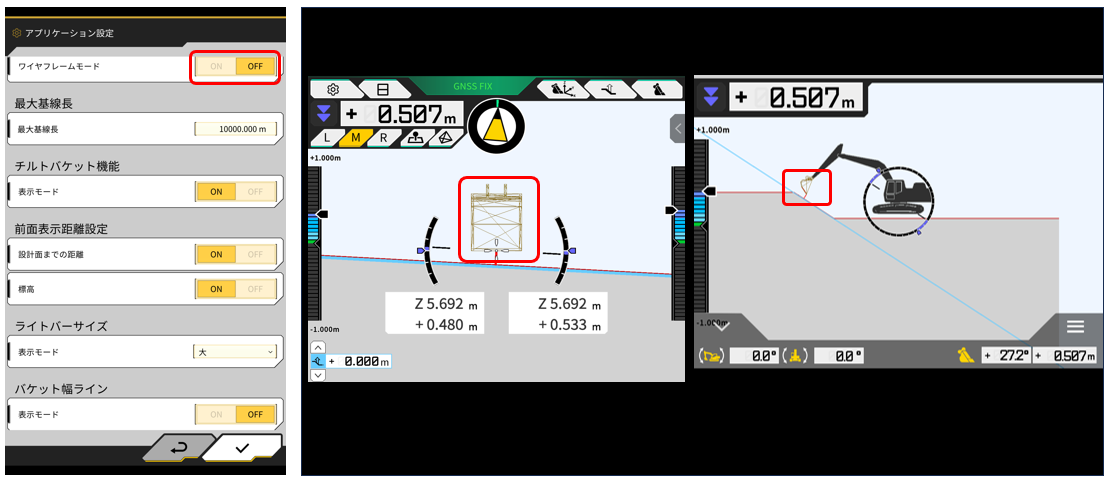

２）”バケット表示モード ”をオン・オフによりワイヤフレームまたはイラストでの表示を選択しチェックします


４．表示数値・距離表示のカスタマイズ
１）”メニュー” を開き ”ガイダンス設定”を選択し ”アプリケーション設定”をタップします

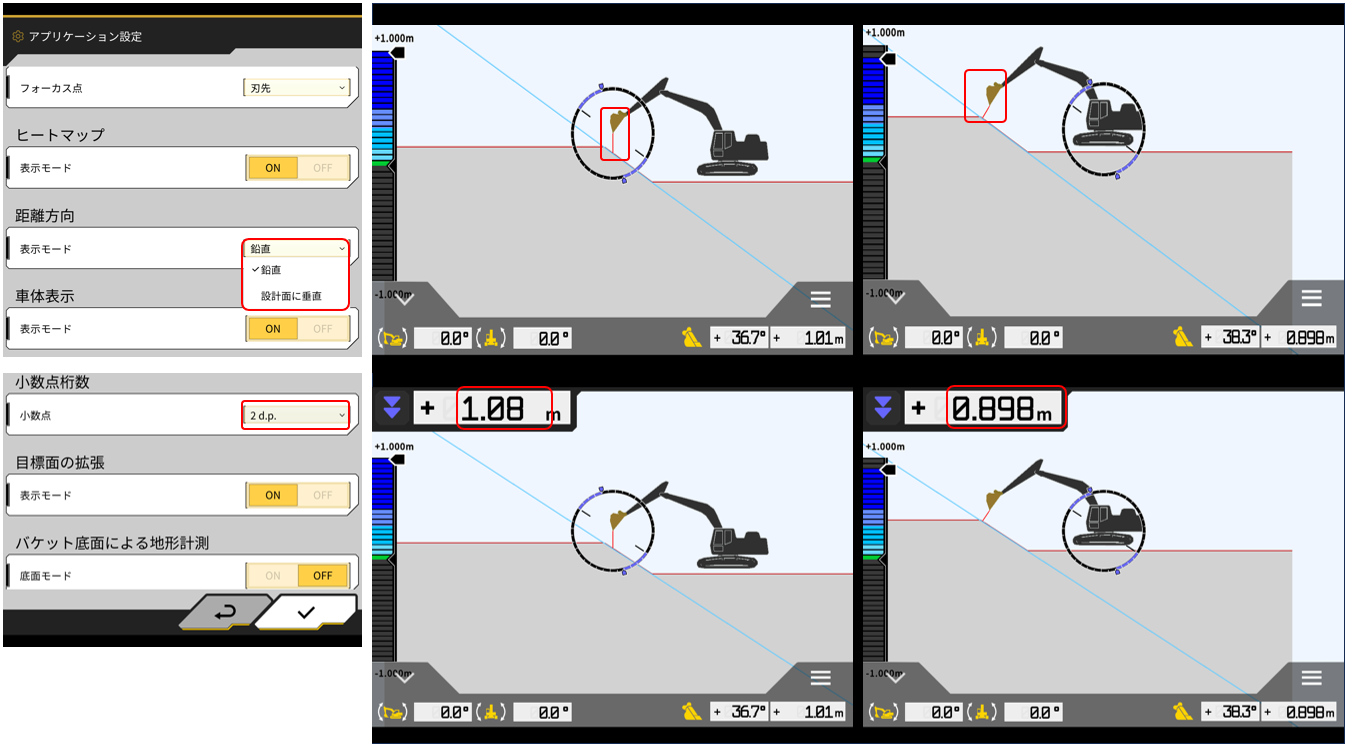

２）”距離方向 ”の選択欄をタップし鉛直方向・設計に垂直か選択しチェックします
＊垂直距離は目標面を選択した場合に限ります
３）”小数点桁数 ”の選択欄をタップし2 d.p・3 d.pを選択しチェックします

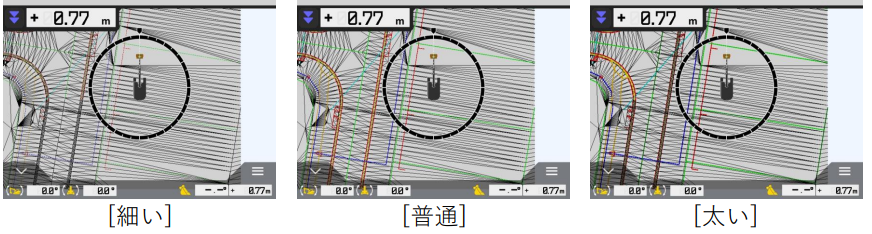

５．ラインワーク（平面図）の表示太さ調整
１）”メニュー” を開き ”ガイダンス設定”を選択し ”アプリケーション設定”をタップします

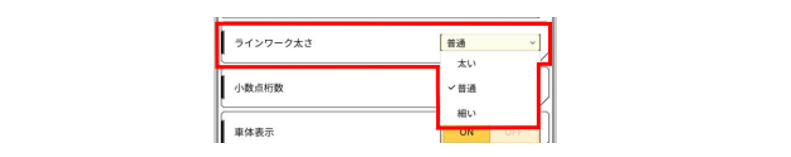

２）”ラインワーク太さ”をタップし、任意の表示方法を選択しチェックします
＊デフォルト表示は”普通”となっています

補足

・側面・前面の回転モード表示機能

車体の傾きに応じて画面内の描画を固定・回転することができます

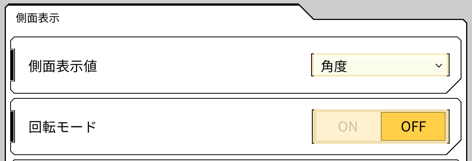

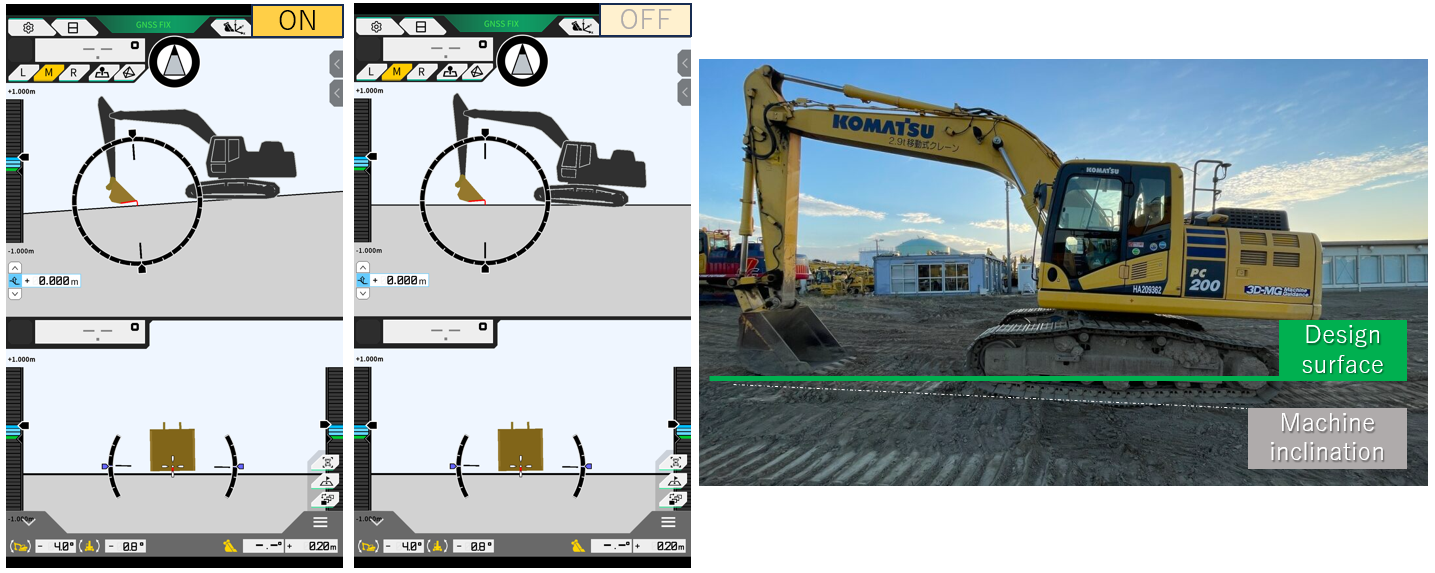

側面表示回転モード
１）”メニュー” を開き ”ガイダンス設定”を選択し ”アプリケーション設定”をタップします
２）”側面表示 ・回転モードをオン・オフを選択後チェックします
ONの場合：建機の描画は固定となり、建機の姿勢に応じて設計データのみ回転します
OFFの場合：設計データの描画は固定となり、建機の描画が姿勢に応じて表示します

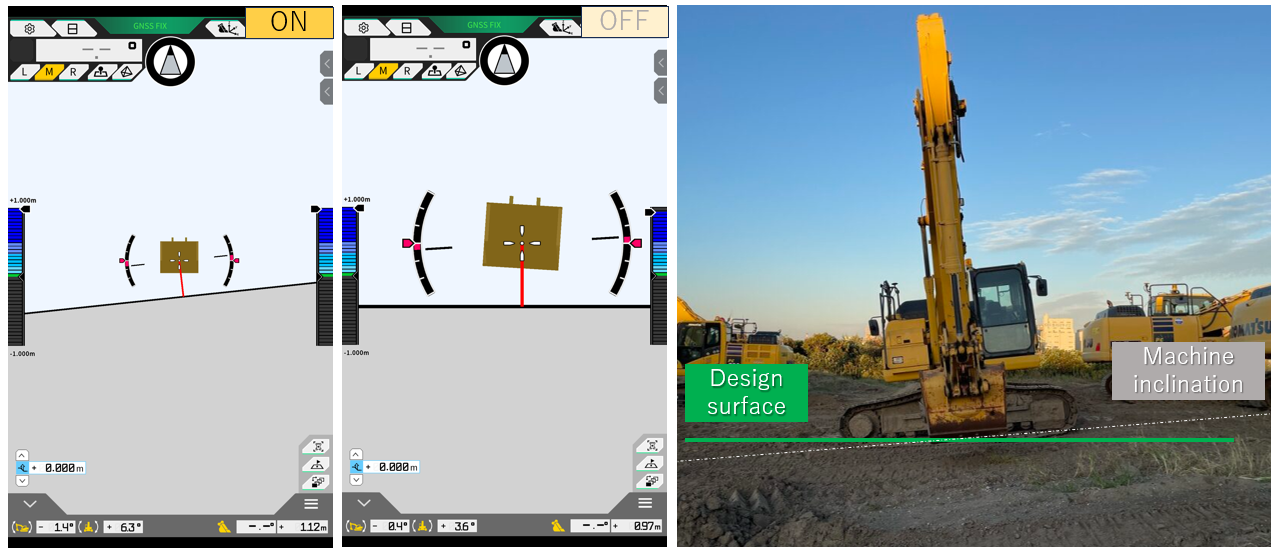

・前面回転モード
１）”メニュー” を開き ”ガイダンス設定”を選択し ”アプリケーション設定”をタップします

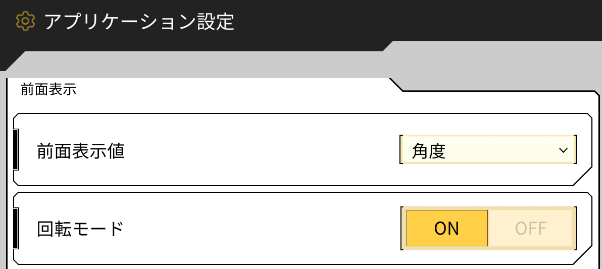

２）”前面表示 ・回転モードをオン・オフを選択後チェックします
ONの場合：バケットの描画は固定となり、建機の姿勢に応じ設計データのみ回転します
OFFの場合：設計データの描画は固定となり、バケットの描画が姿勢に応じて表示します

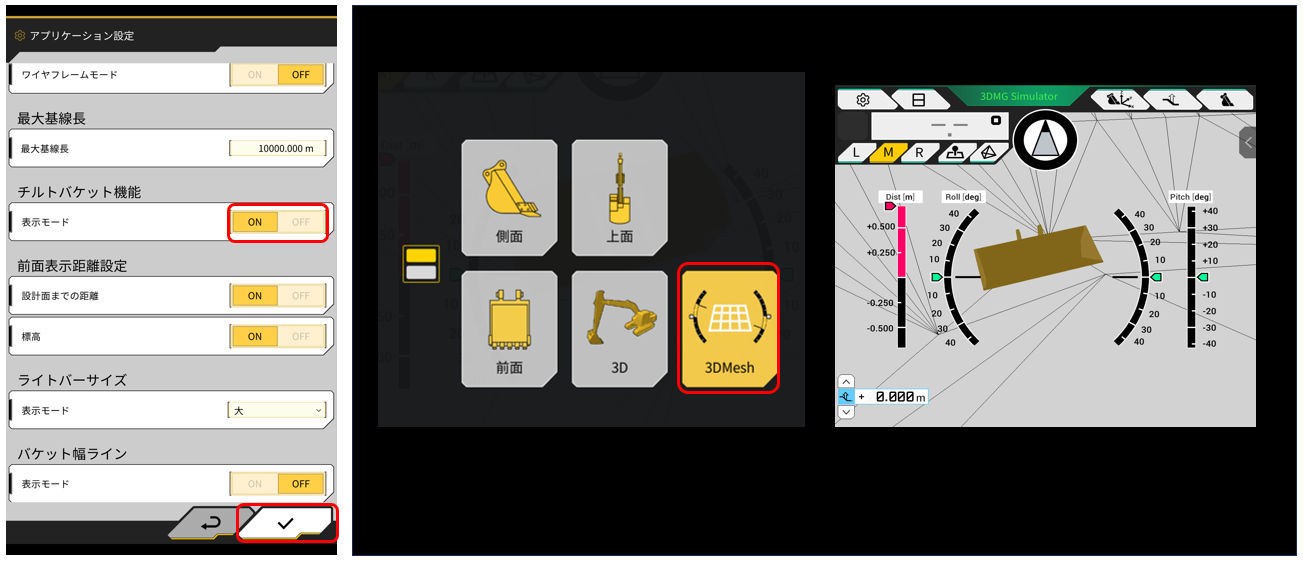

・チルトバケットモードの表示
チルトバケットを利用する場合のみ追加のレイアウト画面が利用できます
１）”メニュー” を開き ”ガイダンス設定”を選択し ”アプリケーション設定”をタップします
２）”チルトバケット機能 ”をオン・チェックを入れた後、ガイダンス画面のレイアウトメニューを
タップし、3DMeshを選択します
