設計面データを延長(拡張)したい

まえがき

本記事では、設計面データの一部を延長（拡張）する方法について詳しく解説します。
設計面データを拡張することで、法面の切出し位置の調整が簡易にガイダンスできます。

手順および解説

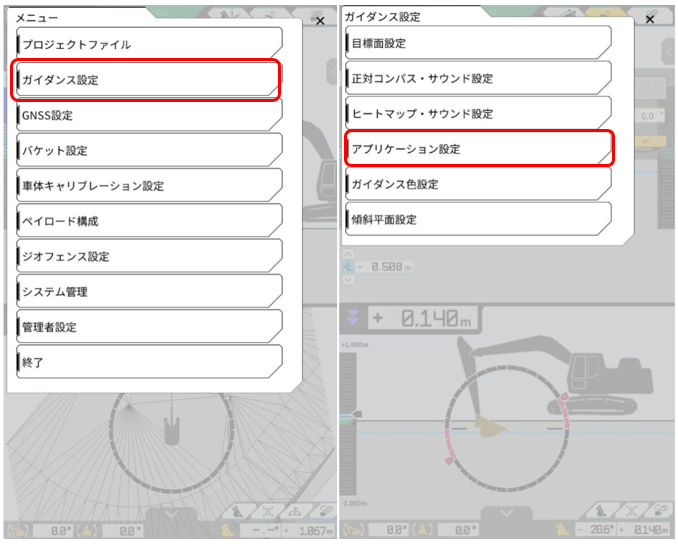

１．”メニュー” を開き ”ガイダンス設定”を選択し ”アプリケーション設定”をタップします

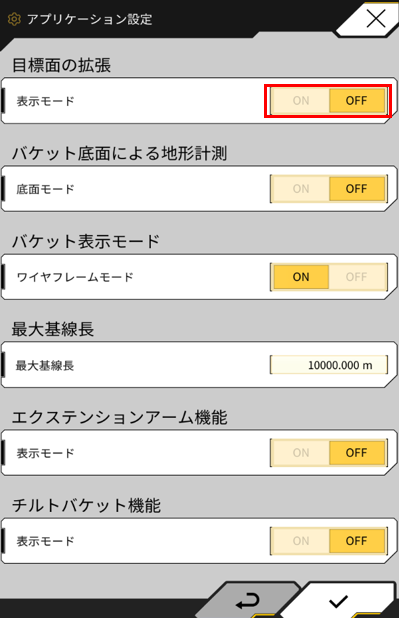

２．”アプリケーション設定”内の”目標面の拡張”を選択しＯＮにします
「目標面の拡張」の「表示モード」をOFFからONに切り替え、目標面を選択する事で設計面を延長できます。

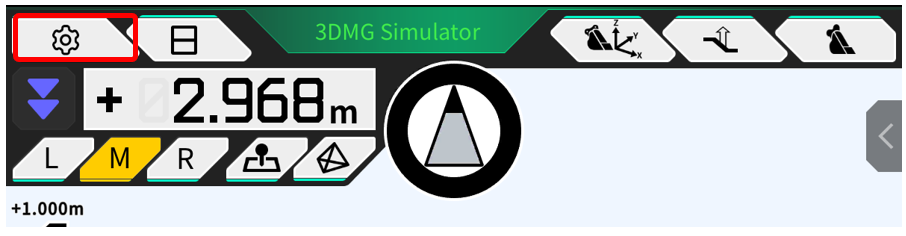

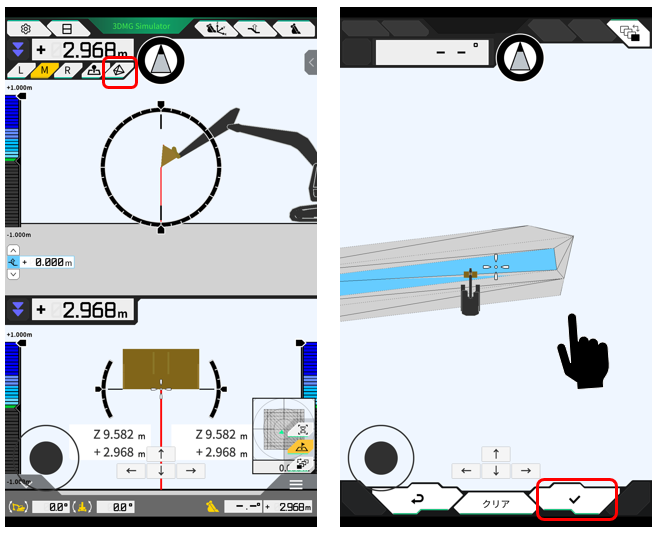

３．TINデータアイコンをタップし、拡張するTINデータの範囲を選びチェックします

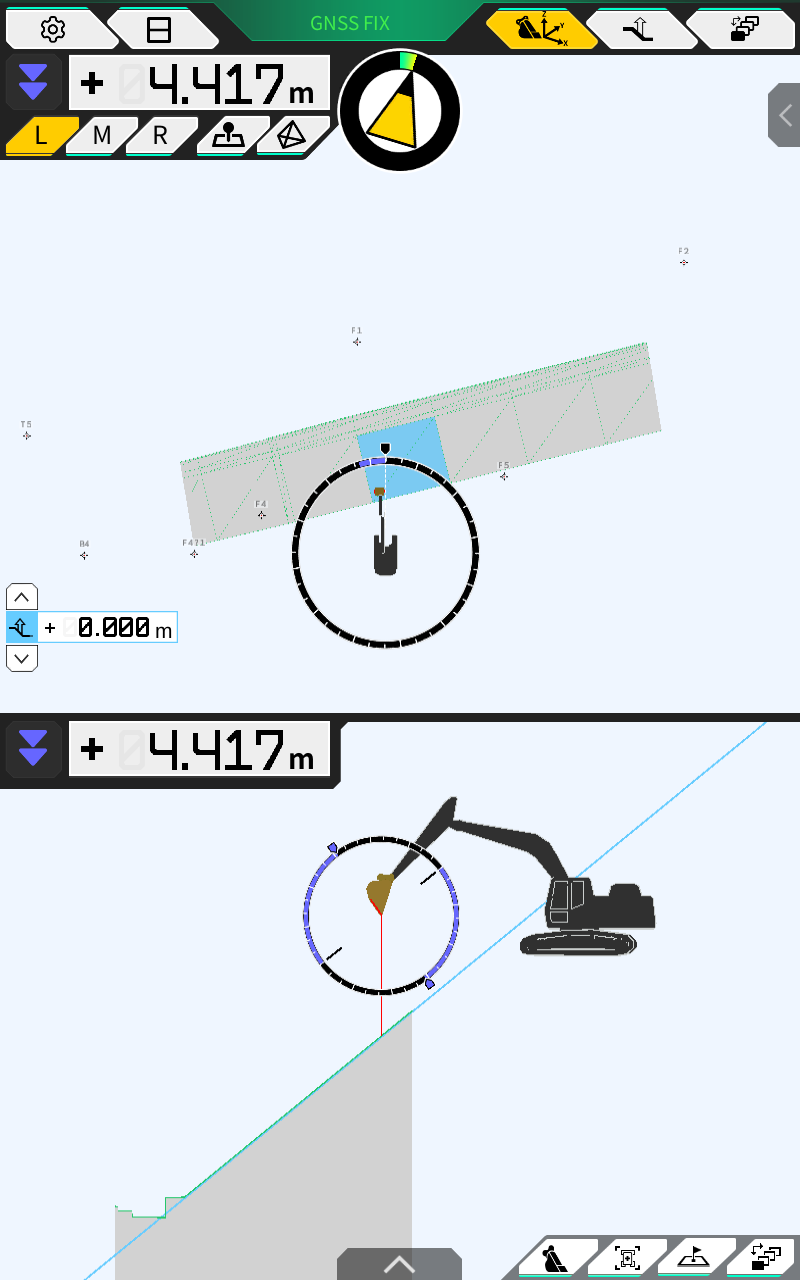

４．選択した面データが拡張され側面で見ると設計面データが拡張されます

＊表示モードがOFFの場合は設計面は延長されません
＊拡張する距離・範囲は指定できません

補足

・正対対象とするTIINデータ範囲の調整

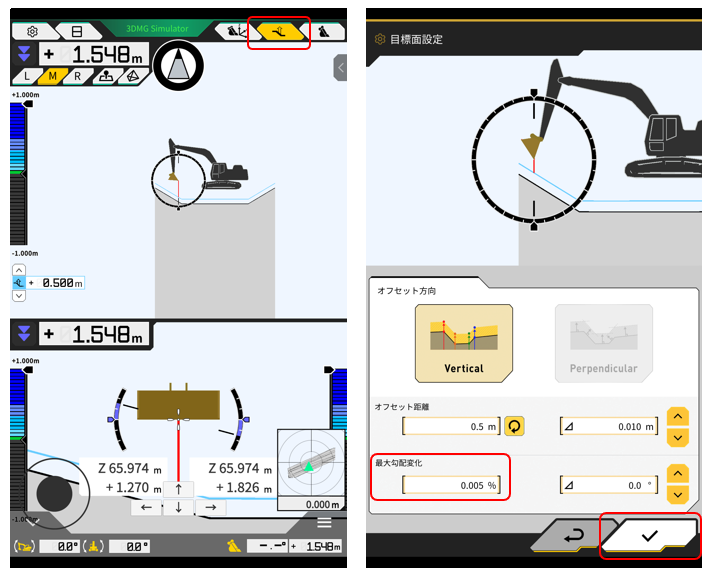

範囲選択前に、目標面設定アイコンをタップし、最大勾配変化の数値を変更します
数値を大きくするほど、TINデータがまとまった状態で認識します
※変化点の多いカーブでは変化値を小さくすることを推奨します
